20~520MHz,1W,90°功分器,表面贴装
- ZPD9-2L20-520-3205
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 520 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.8 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 1W |
| 相位 | 90°功分器 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 |
| 输出端口 | 7（0°） |
| 输出端口 | 8（+90°） |
| 接地端口 | 2.3.4.5.6.9.10.11.12.13.14 |

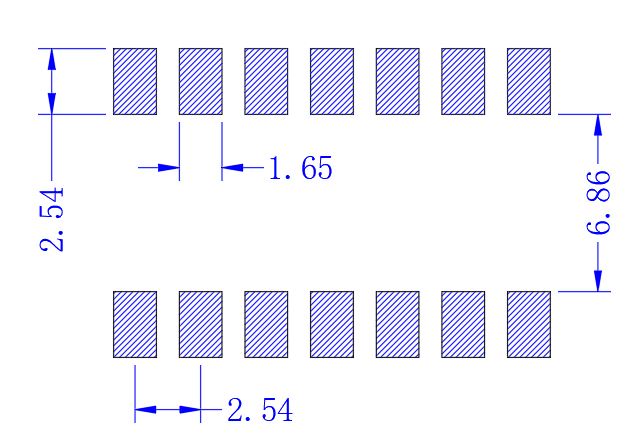

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
| 20.00 | 1.19 | -3.51 | -3.24 | -81.31 | -43.04 |
| 61.00 | 1.27 | -3.58 | -3.47 | -99.43 | -40.89 |
| 103.00 | 1.17 | -3.69 | -3.53 | -95.65 | -39.56 |
| 144.00 | 1.11 | -3.76 | -3.56 | -93.70 | -39.19 |
| 186.00 | 1.07 | -3.81 | -3.62 | -94.28 | -38.82 |
| 227.00 | 1.07 | -3.87 | -3.71 | -96.04 | -38.01 |
| 269.00 | 1.09 | -3.91 | -3.78 | -97.92 | -37.00 |
| 310.00 | 1.08 | -3.95 | -3.82 | -98.84 | -36.25 |
| 351.00 | 1.08 | -3.96 | -3.85 | -98.54 | -35.95 |
| 393.00 | 1.11 | -4.04 | -3.93 | -97.85 | -36.24 |
| 434.00 | 1.16 | -4.13 | -4.04 | -96.34 | -37.08 |
| 476.00 | 1.25 | -4.21 | -4.15 | -95.00 | -38.27 |
| 517.00 | 1.35 | -4.32 | -4.30 | -93.37 | -39.07 |
| 559.00 | 1.46 | -4.45 | -4.51 | -91.88 | -38.53 |
| 600.00 | 1.61 | -4.50 | -4.66 | -90.42 | -36.76 |
参考实物图

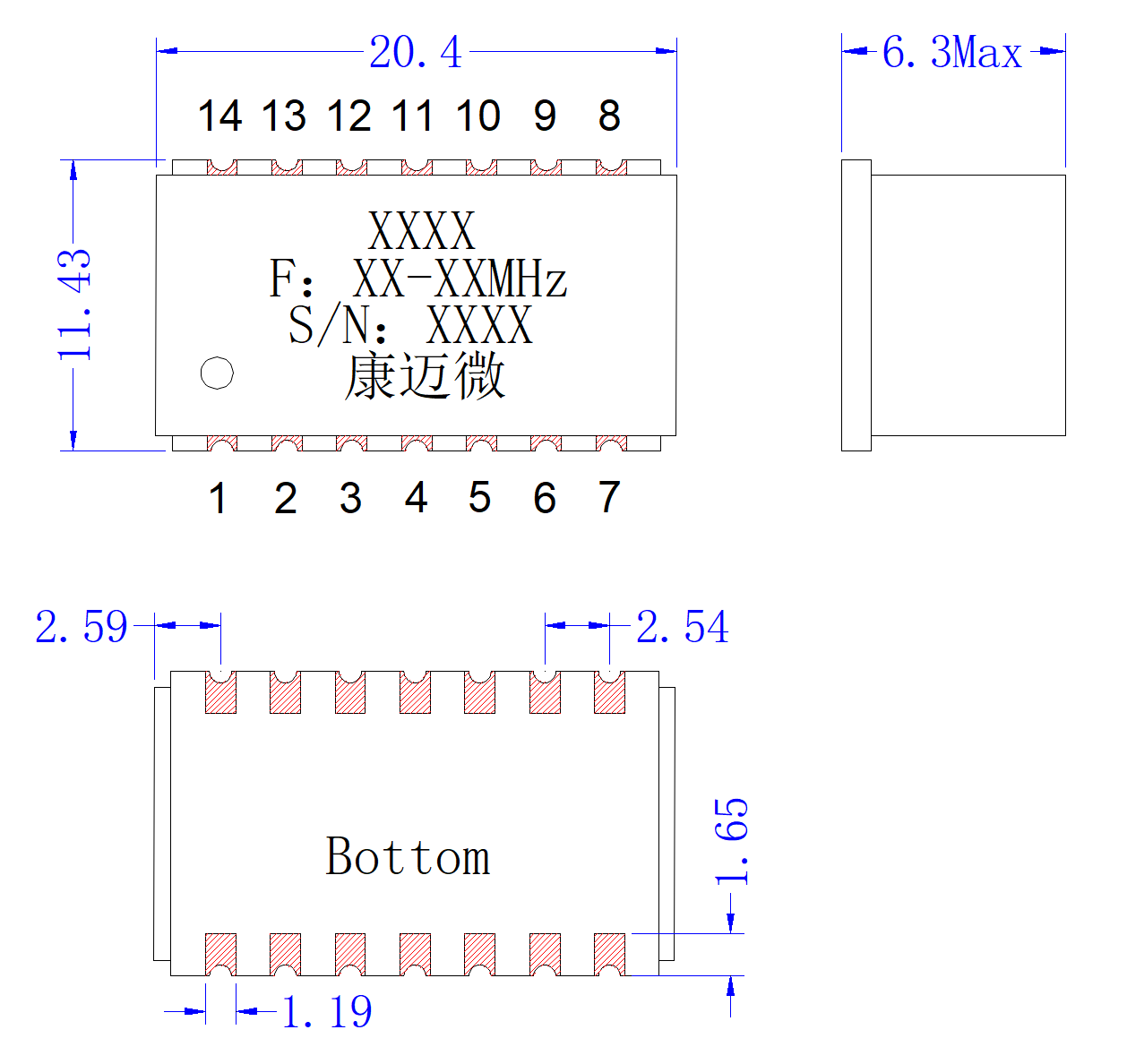

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 支持245℃回流焊 |
