开关滤波器组
开关滤波路数选一, SMA
- DSS5-2R7.9-18.1G-2154
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
| 通带频率一 | 7.9-13.1 | GHz |
| 频率一损耗 | 7.5 | dB |
| 带内波动 | 1.8 | dB |
| 频率一抑制 | DC-5GHz≥40 | dBc |
| 频率一抑制 | 16-24GHz≥40 | dBc |
| 频率一驻波 | 2 | |
| 通带频率二 | 12.9-18.1 | GHz |
| 频率二损耗 | 7.5 | dB |
| 带内波动 | 1.8 | dB |
| 频率二抑制 | DC-10GHz≥40 | dBc |
| 频率二抑制 | 21-30GHz≥40 | dBc |
| 频率二驻波 | 2 |
其它参数
| 开关滤波路数 | 选一 |
| 开关时间 | ≤100ns |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +5V |
| 工作电流 | ≤50mA |
| 工作温度 | -40~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 输入-开关滤波器组-输出-功分器 |
真值表
| C1 | C2 | |
| 频率一 | 0 | 0 |
| 频率二 | 0 | 1 |

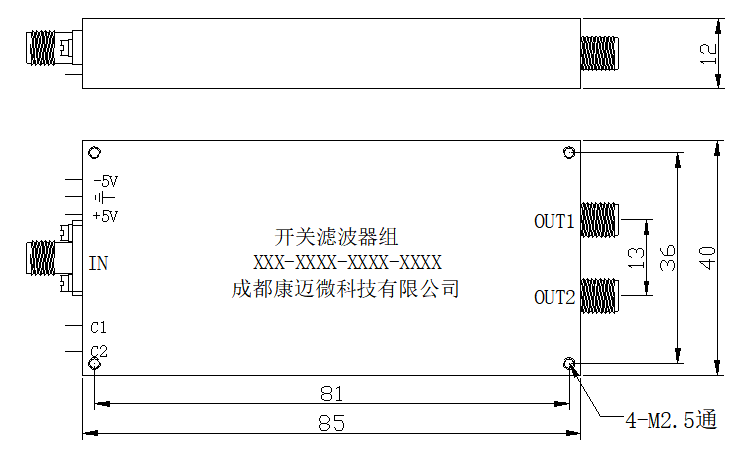

外形结构图（mm）

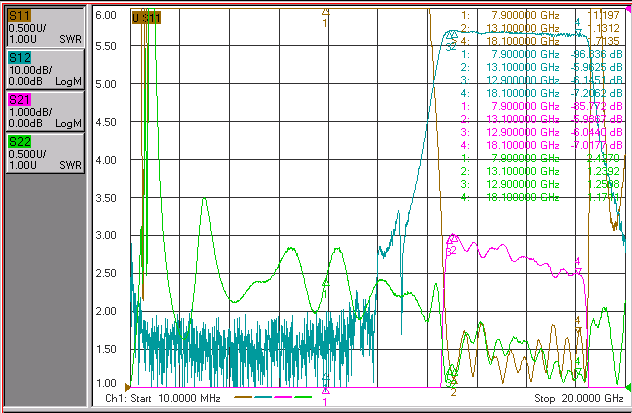

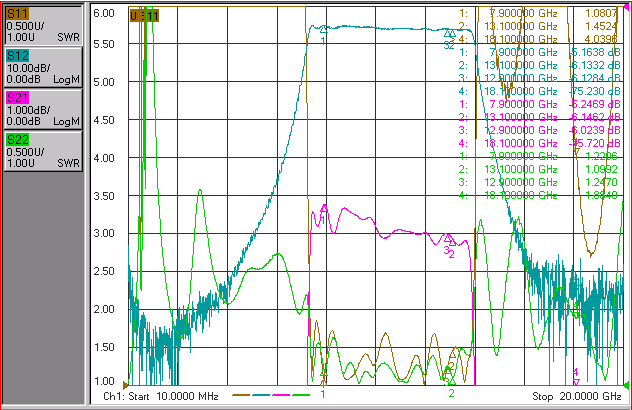

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
