产品
开关
DC~18GHz,双刀双掷,反射式,20ms,SMA,24V
- 2S22418T
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3@6GHz; 0.5@18GHz | dB | ||
| 隔离度 | 70@6GHz; 50@18GHz | dB | ||
| 驻波比 | 1.3@6GHz; 1.5@18GHz |
其它参数
| 开关路数 | 双刀双掷TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 20ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 100W@3GHz; 70W@6GHz; 40W@18GHz |
| 工作电压 | +24V |
| 工作电流 | 180mA |
| 工作温度 | -30~+70℃设计保证 |
| 开关寿命 | 100万次 |
| 其它 | 控制接口：DB9-male |
控制电路图
控制引脚定义
| TTL控制 | Pin1，Pin2 |
| 24V | Pin8 |
| GND | Pin9 |
典型测试曲线图

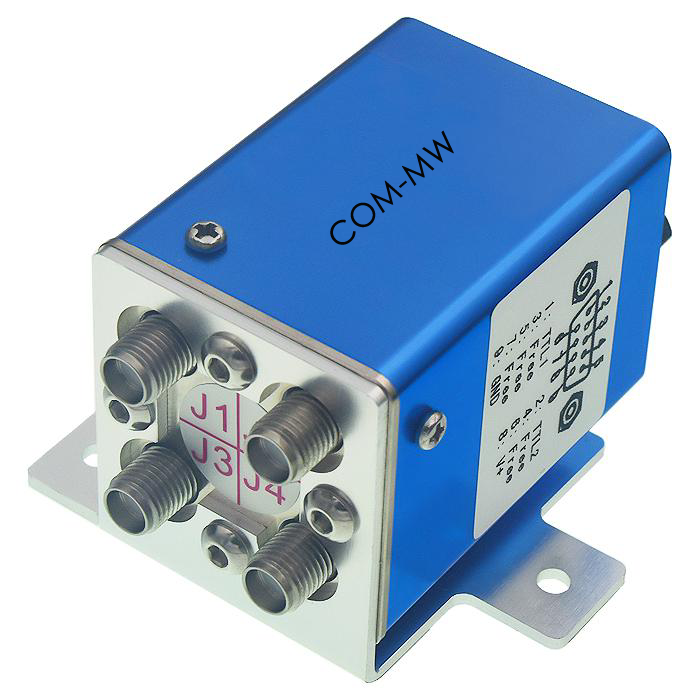

参考实物图
外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S34 损耗 dB | S14 隔离 dB |
| 0.01 | 1.01 | 1.02 | 0.03 | 0.04 | -79.19 |
| 1.43 | 1.06 | 1.02 | -0.05 | -0.04 | -87.09 |
| 2.86 | 1.06 | 1.05 | -0.07 | -0.05 | -88.01 |
| 4.29 | 1.16 | 1.13 | -0.13 | -0.12 | -87.68 |
| 5.71 | 1.15 | 1.13 | -0.14 | -0.11 | -88.22 |
| 7.14 | 1.11 | 1.12 | -0.15 | -0.1 | -87.15 |
| 8.57 | 1.12 | 1.12 | -0.2 | -0.11 | -85.71 |
| 10 | 1.1 | 1.1 | -0.24 | -0.13 | -85 |
| 11.43 | 1.13 | 1.09 | -0.23 | -0.17 | -85.19 |
| 12.86 | 1.05 | 1.2 | -0.26 | -0.24 | -84.72 |
| 14.29 | 1.17 | 1.16 | -0.37 | -0.47 | -74.34 |
| 15.71 | 1.09 | 1.2 | -0.32 | -0.34 | -74.84 |
| 17.14 | 1.11 | 1.09 | -0.25 | -0.29 | -74.64 |
| 18.57 | 1.35 | 1.09 | -0.3 | -0.38 | -75.5 |
| 20 | 1.53 | 1.44 | -0.17 | -0.23 | -69.56 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
