产品
功分器
20~1000MHz, 200W, 2路, 0°, N
- ZPD9-2L20-1000-2463
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 1000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | 1.4 | ||
| 输出驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.23 | -3.25 | -3.25 | 0.05 | -31.72 |
| 104 | 1.13 | -3.35 | -3.36 | 0.17 | -34.8 |
| 189 | 1.15 | -3.37 | -3.37 | 0.25 | -28.97 |
| 273 | 1.16 | -3.4 | -3.4 | 0.4 | -26.25 |
| 357 | 1.17 | -3.42 | -3.42 | 0.26 | -24.78 |
| 441 | 1.19 | -3.44 | -3.43 | 0.49 | -24.08 |
| 526 | 1.2 | -3.46 | -3.44 | 0.51 | -24.05 |
| 610 | 1.21 | -3.49 | -3.46 | 0.35 | -24.61 |
| 694 | 1.2 | -3.54 | -3.5 | 0.35 | -25.64 |
| 779 | 1.16 | -3.54 | -3.49 | 0.1 | -26.28 |
| 863 | 1.1 | -3.56 | -3.49 | 0.02 | -25.12 |
| 947 | 1.01 | -3.57 | -3.49 | -0.34 | -22.44 |
| 1031 | 1.13 | -3.61 | -3.52 | -0.63 | -19.65 |
| 1116 | 1.32 | -3.76 | -3.66 | -0.77 | -17.44 |
| 1200 | 1.56 | -3.94 | -3.83 | -1.15 | -16.11 |

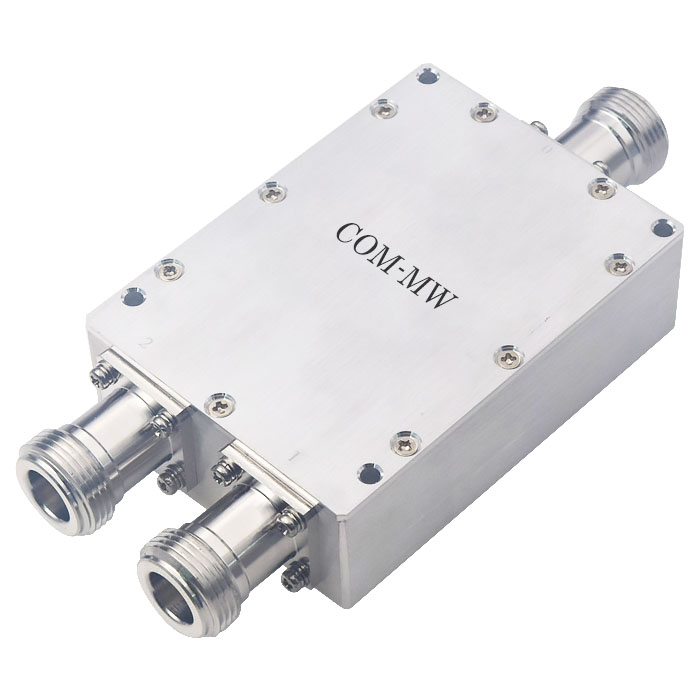

参考实物图

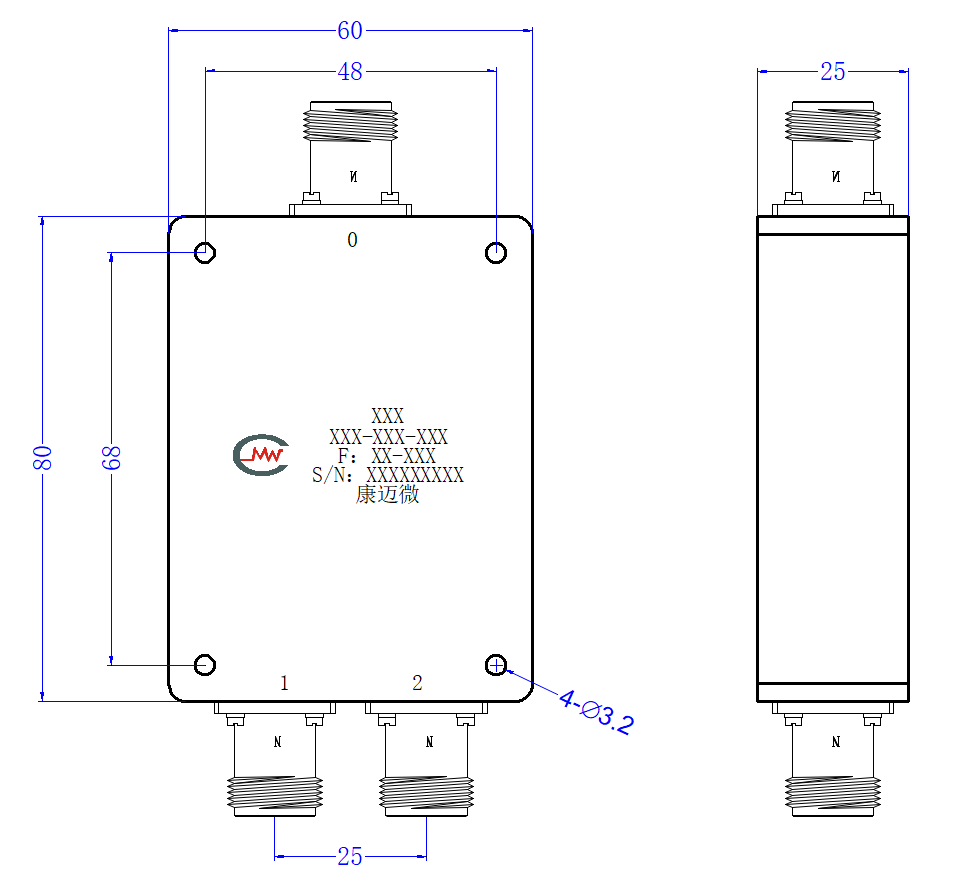

外形结构图（mm）

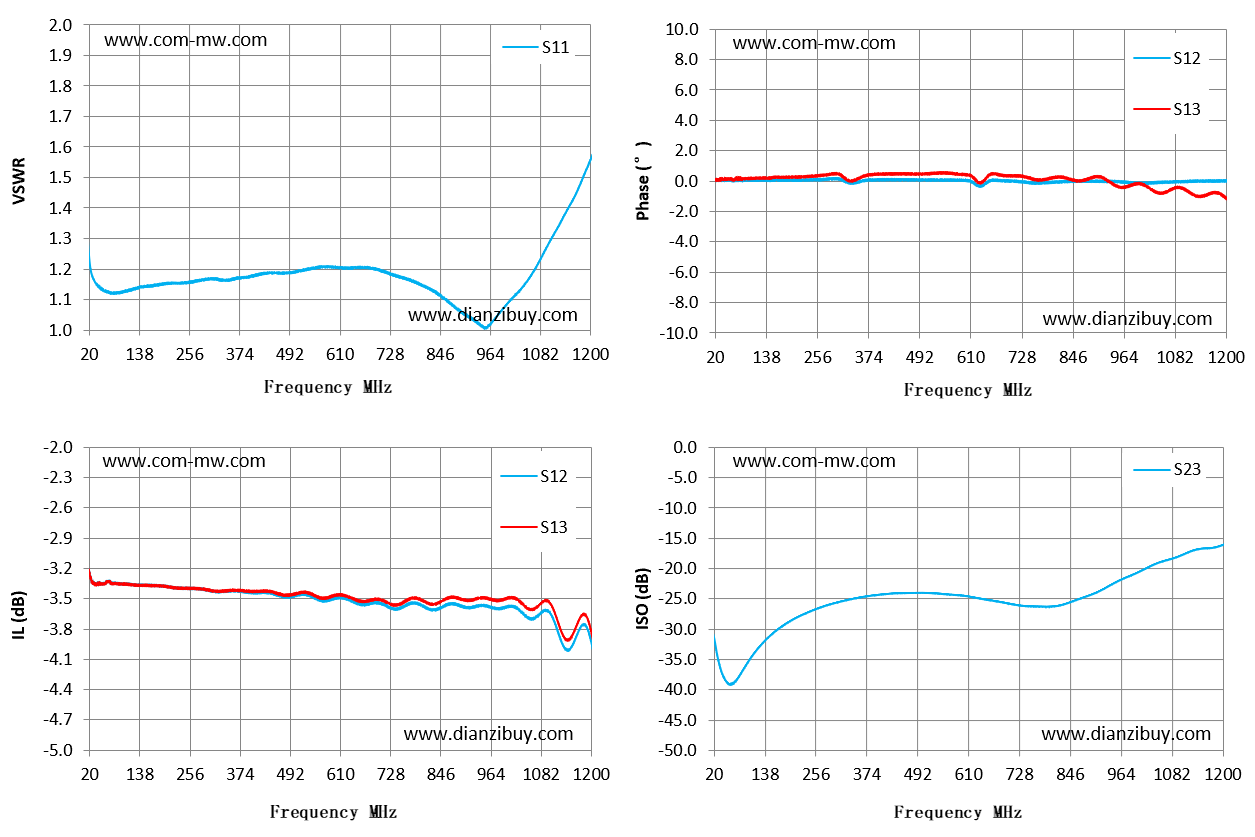

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
