功分器
DC~18GHz,1W,2路,0°,SMA
- DCPD-LDC-18-2246
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | DC-6GHz | 6.5±1 | dB | |
| 插入损耗 | 6-18GHz | 6.5±1.5 | dB | |
| 驻波比 | DC-3GHz | 1.25 | ||
| 驻波比 | 3-12.75GHz | 1.35 | ||
| 驻波比 | 12.75-18GHz | 1.45 | ||
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 黑色 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° | S13 相位 ° |
| 0.03 | 1.02 | 1.02 | 1.02 | -5.98 | -5.98 | -5.98 | 0.02 | -0.01 |
| 1.46 | 1.02 | 1.02 | 1.03 | -6.20 | -6.22 | -6.22 | 0.01 | -0.35 |
| 2.88 | 1.03 | 1.01 | 1.01 | -6.28 | -6.32 | -6.29 | 0.03 | -0.52 |
| 4.31 | 1.00 | 1.04 | 1.02 | -6.25 | -6.29 | -6.23 | 0.06 | -0.59 |
| 5.74 | 1.01 | 1.05 | 1.05 | -6.53 | -6.55 | -6.45 | 0.05 | -0.69 |
| 7.16 | 1.09 | 1.11 | 1.12 | -6.74 | -6.73 | -6.63 | 0.01 | -0.99 |
| 8.59 | 1.15 | 1.19 | 1.22 | -6.53 | -6.49 | -6.41 | 0.03 | -1.42 |
| 10.02 | 1.09 | 1.13 | 1.17 | -6.48 | -6.44 | -6.39 | 0.02 | -2.08 |
| 11.44 | 1.02 | 1.05 | 1.10 | -6.71 | -6.74 | -6.70 | 0.05 | -2.60 |
| 12.87 | 1.10 | 1.07 | 1.10 | -6.63 | -6.73 | -6.65 | 0.02 | -2.61 |
| 14.29 | 1.20 | 1.17 | 1.16 | -6.71 | -6.84 | -6.73 | 0.10 | -2.50 |
| 15.72 | 1.23 | 1.23 | 1.21 | -7.11 | -7.25 | -7.14 | 0.00 | -2.71 |
| 17.15 | 1.38 | 1.38 | 1.35 | -7.17 | -7.40 | -7.22 | -0.02 | -2.45 |
| 18.57 | 1.33 | 1.32 | 1.26 | -6.86 | -7.06 | -6.88 | 0.03 | -1.45 |
| 20.00 | 1.26 | 1.25 | 1.16 | -7.12 | -7.14 | -6.98 | 0.04 | -1.10 |

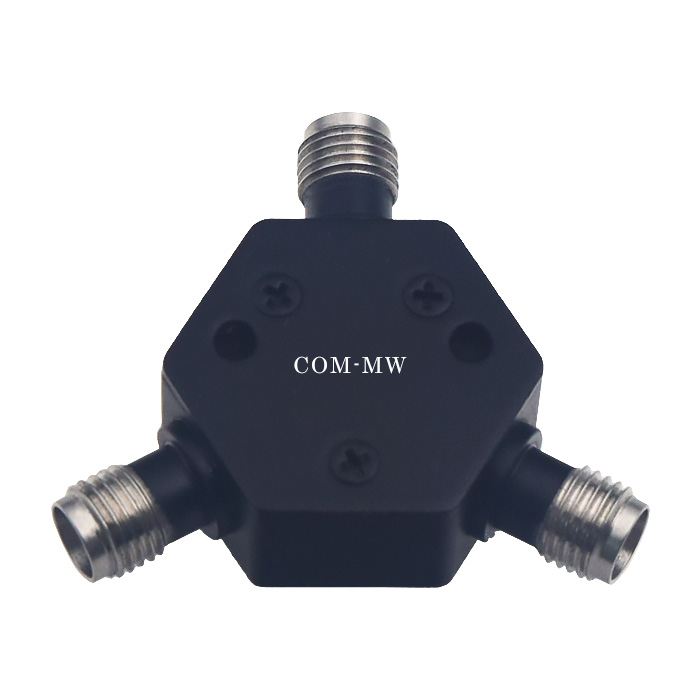

参考实物图

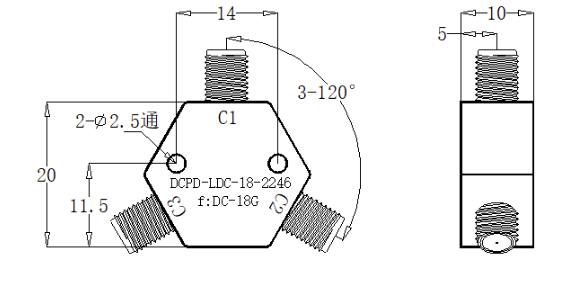

外形结构图（mm）

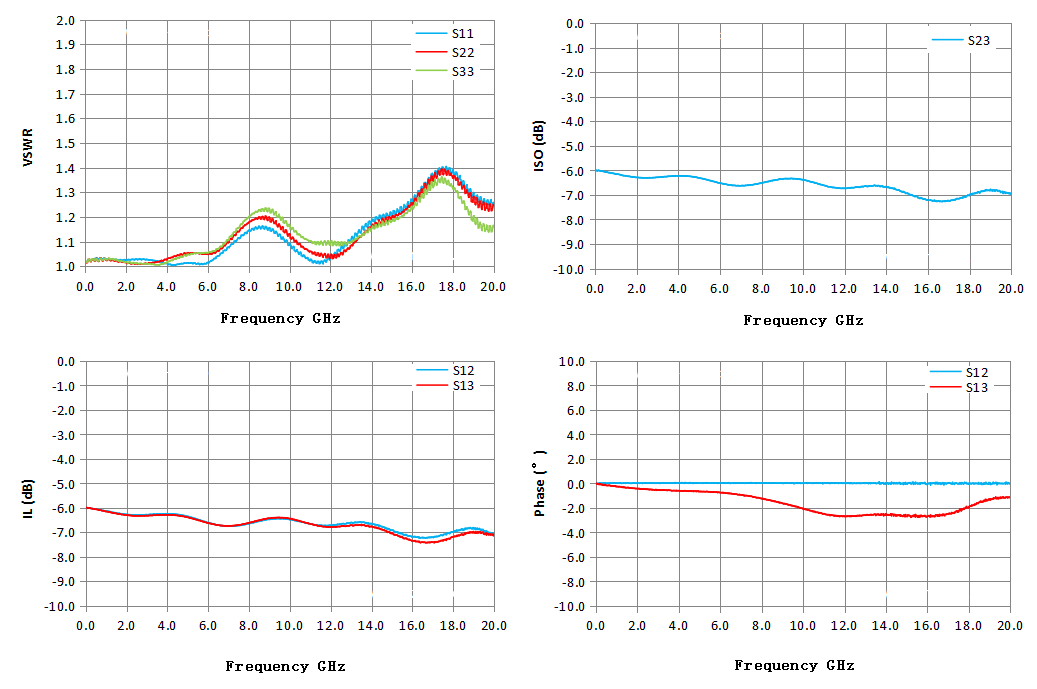

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
