馈电器
0.01~40GHz, 馈电电压16V, 馈电电流400mA, 2.92-F
- ZBT8-0.01-40G-3982
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 40 | GHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 20 | dB | ||
| 主线驻波比 | 2 | |||
| 馈电电压 | 16 | V | ||
| 馈电电流 | 400 | mA | ||
| 时延 | 1 | 5 | ns |
其它参数
| 接口形式 | 2.92-F可拆0.3mm针 |
| 馈电接口 | 微带圆针0.8mm针 |
| 阻抗 | 50Ω |
| 功率容量 | 5W射频功率，设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| RF端口 | RF |
| RF&DC端口 | RF&DC |
| DC端口 | 0.8mm馈电针，可连接SMA-K接头 |
| 接地端口 | 螺钉孔可固定M2接地柱 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
| 0.01 | 1.68 | 1.69 | -0.11 | -39.55 | 1.69 |
| 3.22 | 1.36 | 1.32 | -0.65 | -36.02 | 1.32 |
| 6.44 | 1.41 | 1.34 | -0.68 | -47.4 | 1.34 |
| 9.65 | 1.25 | 1.26 | -0.77 | -45.84 | 1.26 |
| 12.86 | 1.67 | 1.54 | -1.08 | -51.32 | 1.54 |
| 16.08 | 1.05 | 1.16 | -0.87 | -45.58 | 1.16 |
| 19.29 | 1.23 | 1.07 | -0.96 | -33.5 | 1.07 |
| 22.51 | 1.54 | 1.31 | -1.31 | -38.96 | 1.31 |
| 25.72 | 1.27 | 1.19 | -1.26 | -28.81 | 1.19 |
| 28.93 | 1.12 | 1.21 | -1.44 | -36.82 | 1.21 |
| 32.15 | 1.1 | 1.21 | -1.64 | -34.16 | 1.21 |
| 35.36 | 1.24 | 1.09 | -1.75 | -27.26 | 1.09 |
| 38.57 | 1.18 | 1.29 | -2.02 | -37.67 | 1.29 |
| 41.79 | 1.47 | 1.2 | -2.74 | -34.17 | 1.2 |
| 45 | 1.94 | 1.86 | -3.88 | -29.85 | 1.86 |

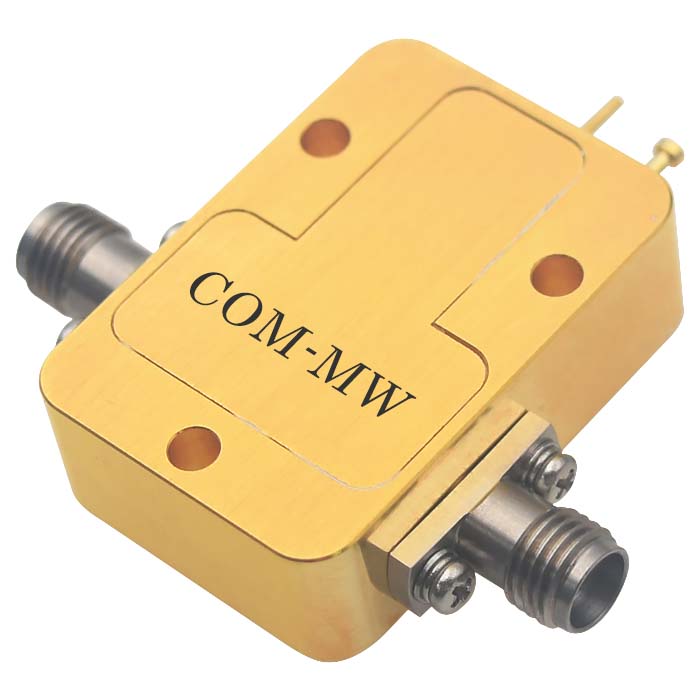

参考实物图

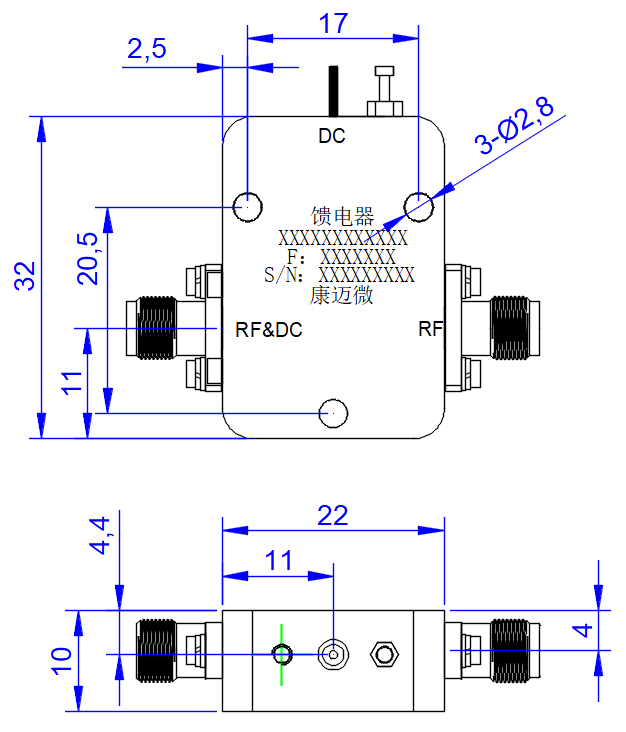

外形结构图（mm）

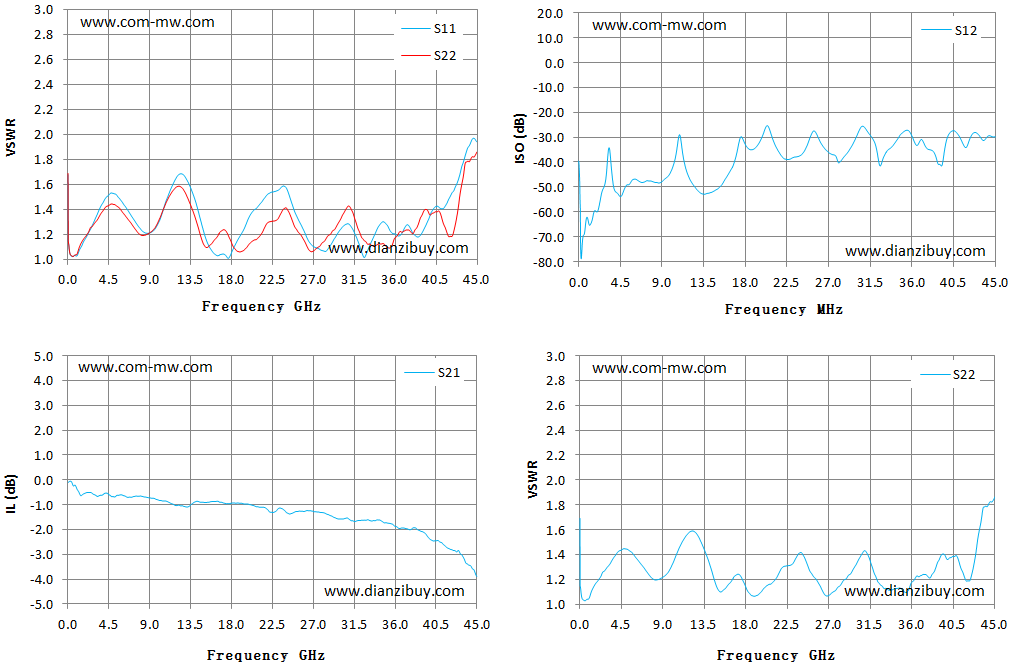

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
