产品
电桥
2700~3500MHz, 300W, 90°电桥, 表面贴装, 替代IPP-7074
- ZHC8-2700-3500-3960
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2700 | ~ | 3500 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 300W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7074 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

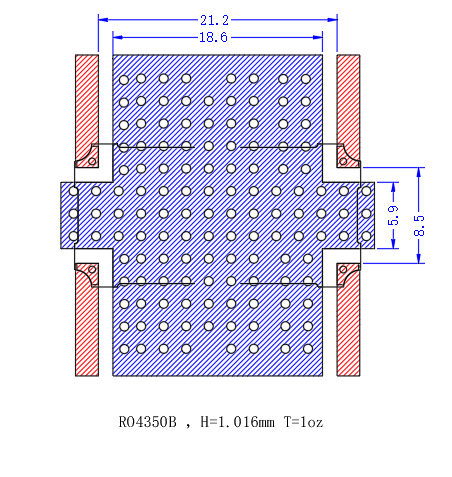

建议PCB布局图

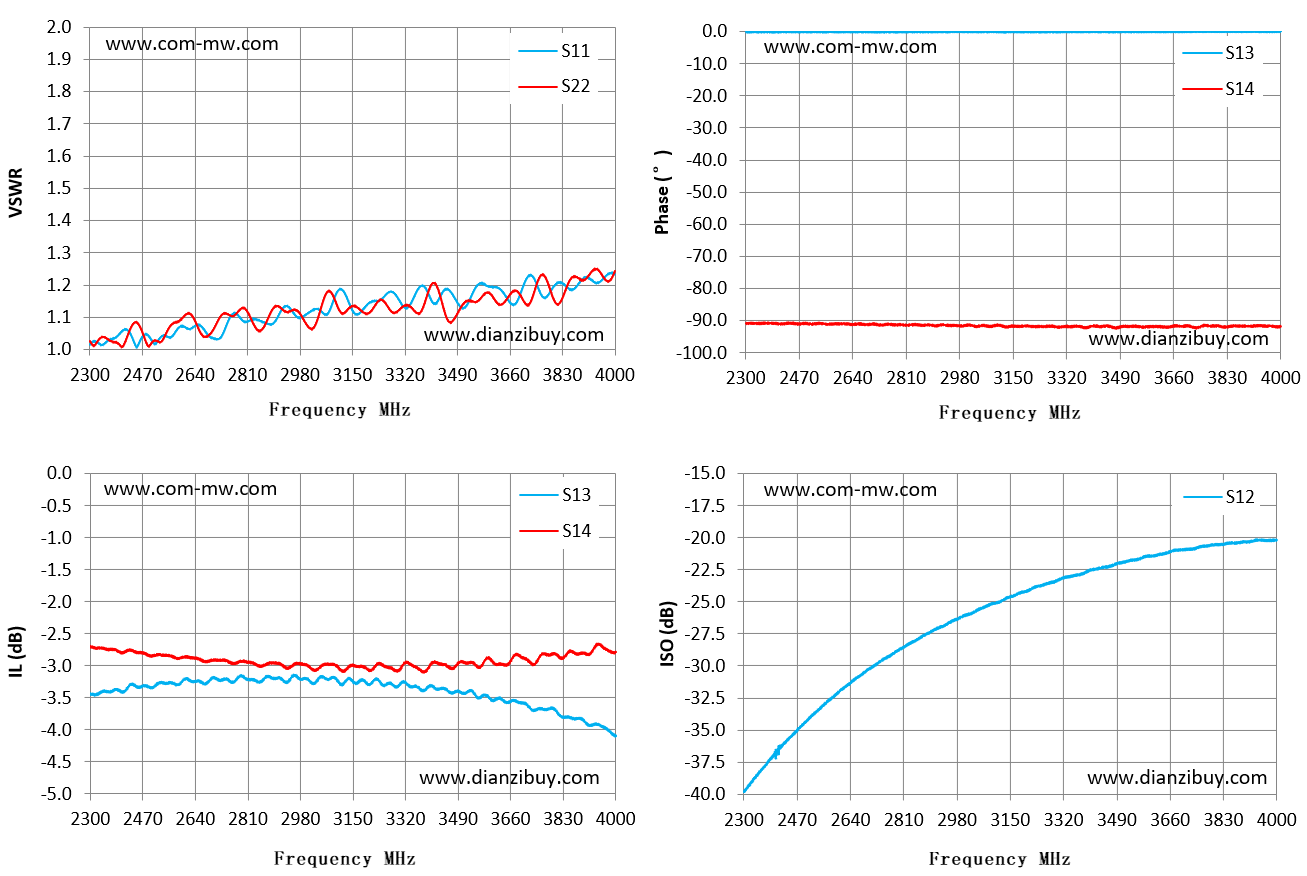

典型测试曲线图

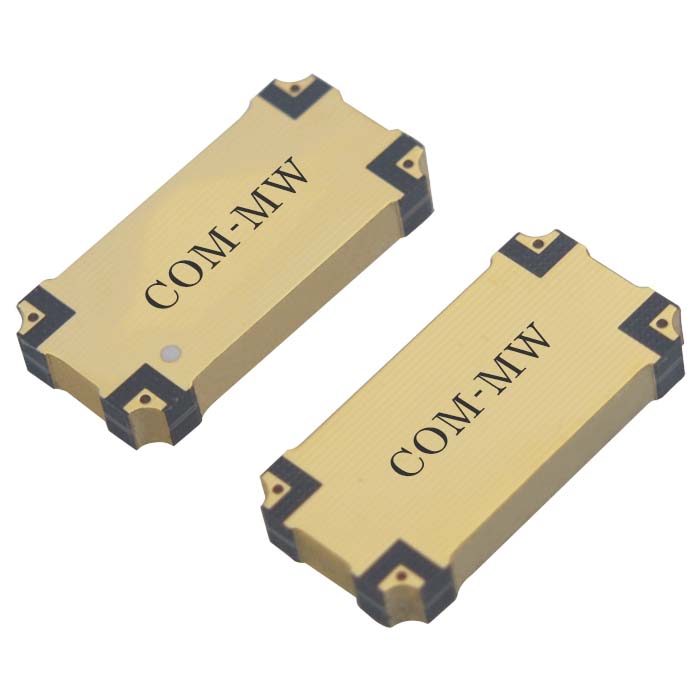

参考实物图

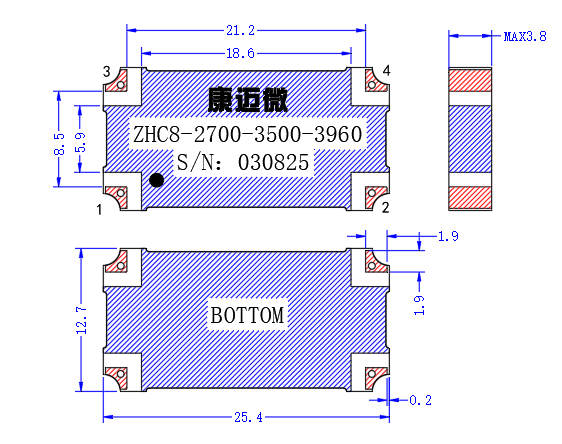

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 2300 | 1.02 | -3.44 | -2.69 | -90.79 | -39.77 |
| 2421 | 1.06 | -3.35 | -2.76 | -90.91 | -36.22 |
| 2543 | 1.04 | -3.27 | -2.83 | -90.85 | -33.29 |
| 2664 | 1.07 | -3.27 | -2.92 | -90.92 | -30.85 |
| 2786 | 1.1 | -3.16 | -2.93 | -91.13 | -28.84 |
| 2907 | 1.1 | -3.19 | -2.96 | -91.46 | -27.16 |
| 3029 | 1.13 | -3.26 | -3.07 | -91.67 | -25.84 |
| 3150 | 1.12 | -3.25 | -2.99 | -91.56 | -24.58 |
| 3271 | 1.18 | -3.27 | -3.03 | -91.57 | -23.51 |
| 3393 | 1.18 | -3.33 | -3.04 | -91.77 | -22.62 |
| 3514 | 1.13 | -3.43 | -2.96 | -91.69 | -21.87 |
| 3636 | 1.18 | -3.55 | -2.98 | -91.93 | -21.22 |
| 3757 | 1.18 | -3.67 | -2.83 | -91.36 | -20.66 |
| 3879 | 1.2 | -3.82 | -2.81 | -91.56 | -20.35 |
| 4000 | 1.23 | -4.09 | -2.78 | -91.64 | -20.15 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
