功分器
2.4~2.5GHz, 5000W, 8路径向合成器, 0°
- ZPD25-8C2.4-2.5G-132
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
大功率，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.4 | ~ | 2.5 | GHz |
| 插入损耗 | 0.45 | dB | ||
| 隔离度 | 9 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 支路端驻波比 | 无 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 5000W设计保证 |
| 路数 | 8路径向合成器 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（FDP26） |
| 支路端口 | 1~8（L29-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 2.3 | 1.08 | -9.22 | -0.17 | -11.36 |
| 2.32 | 1.05 | -9.23 | -0.16 | -11.35 |
| 2.34 | 1.02 | -9.2 | -0.17 | -11.31 |
| 2.36 | 1.03 | -9.2 | -0.22 | -11.28 |
| 2.39 | 1.08 | -9.24 | -0.16 | -11.24 |
| 2.41 | 1.1 | -9.27 | -0.16 | -11.2 |
| 2.43 | 1.12 | -9.24 | -0.26 | -11.08 |
| 2.45 | 1.14 | -9.23 | -0.24 | -10.97 |
| 2.47 | 1.15 | -9.23 | -0.29 | -10.89 |
| 2.49 | 1.15 | -9.25 | -0.17 | -10.85 |
| 2.51 | 1.15 | -9.28 | -0.19 | -10.81 |
| 2.54 | 1.14 | -9.32 | -0.14 | -10.74 |
| 2.56 | 1.12 | -9.28 | -0.1 | -10.67 |
| 2.58 | 1.1 | -9.27 | -0.22 | -10.62 |
| 2.6 | 1.08 | -9.28 | -0.17 | -10.62 |

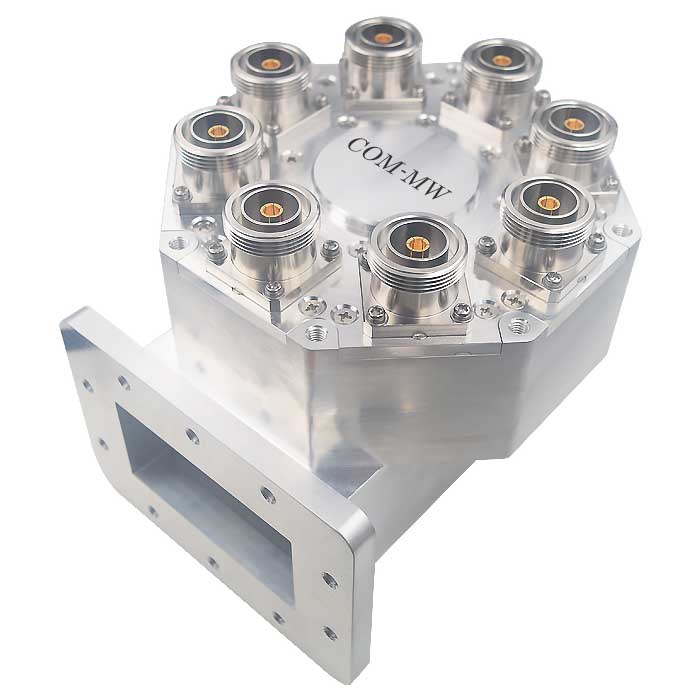

参考实物图

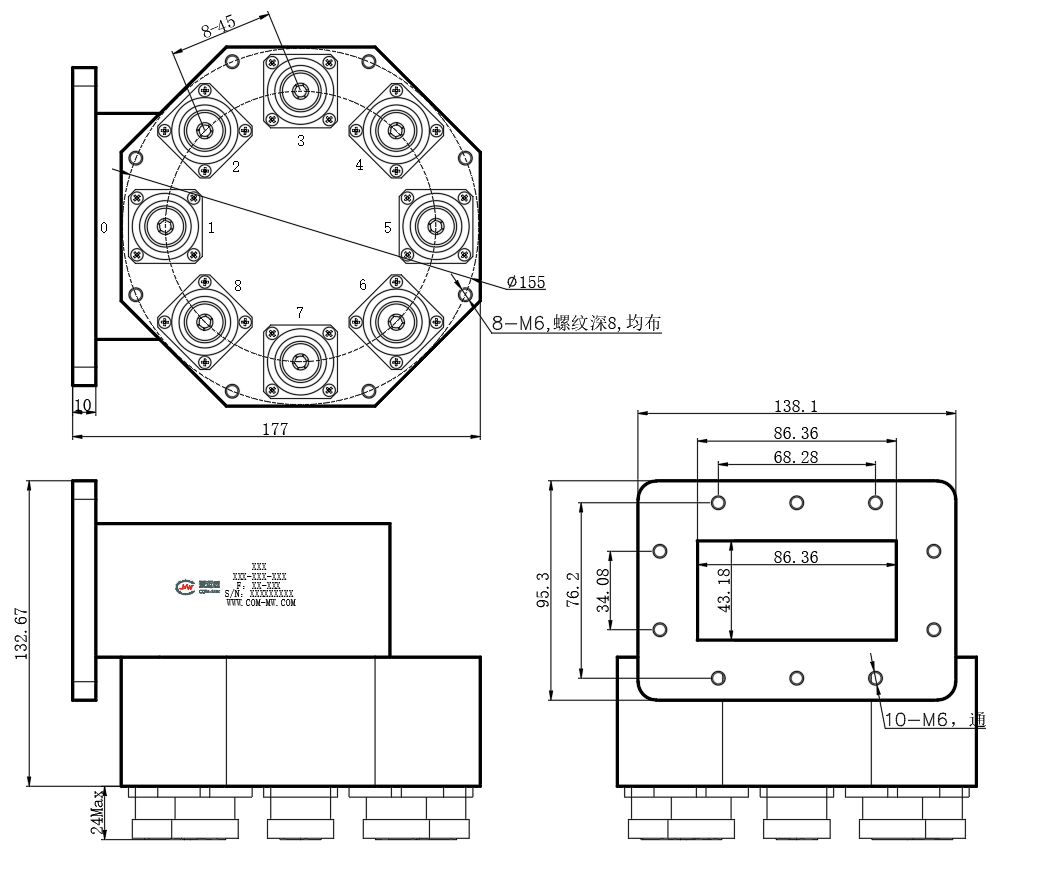

外形结构图（mm）

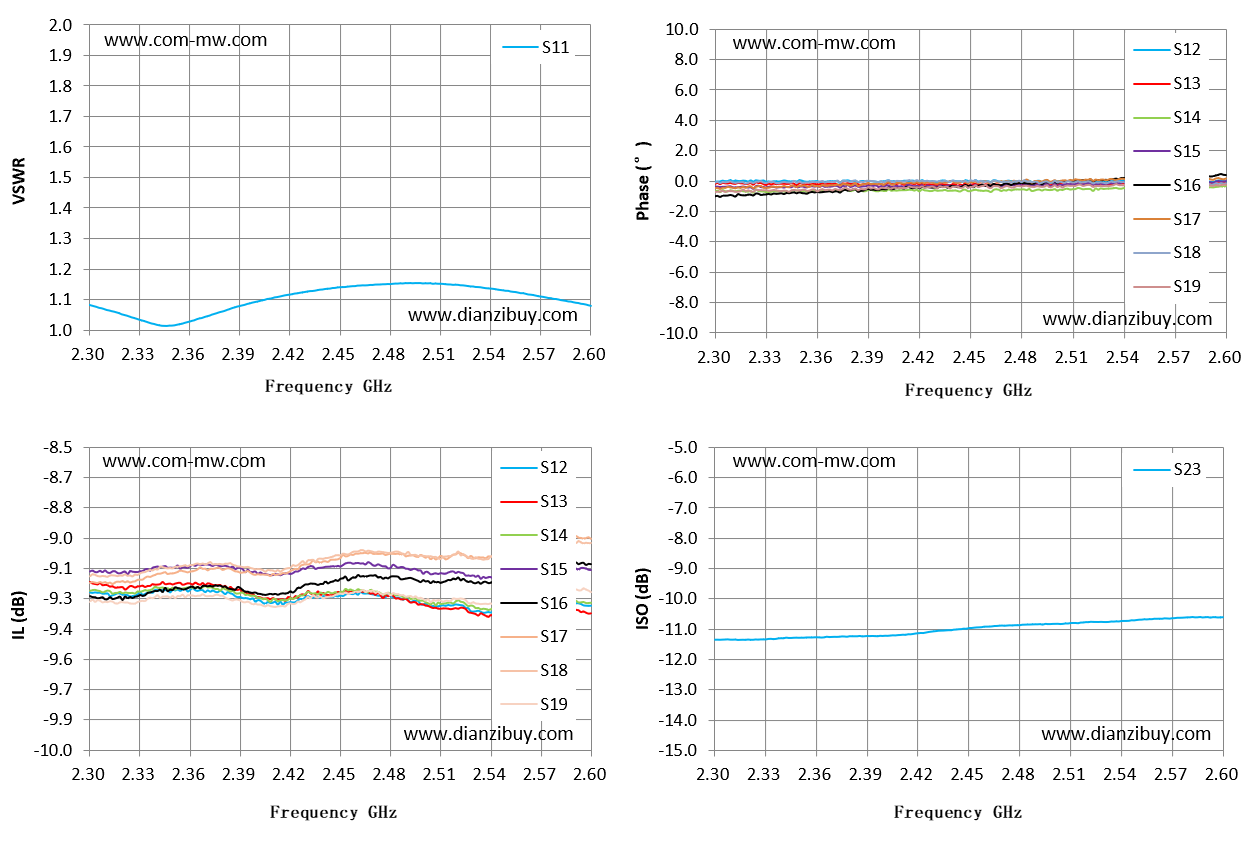

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
