滤波器
通带频率 0~1100MHz,1150MHz≥35dBc,1200-2300MHz≥40dBc,SMA-K
- ZLPF5-L100-1100-1758
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 1100 | MHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带外抑制 | 1150 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 1200-2300 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.08 | 1.09 | -0.10 | -0.10 | 1.25 |
| 0.14 | 1.31 | 1.33 | -0.26 | -0.26 | 1.23 |
| 0.24 | 1.33 | 1.34 | -0.28 | -0.28 | 1.27 |
| 0.35 | 1.11 | 1.09 | -0.25 | -0.25 | 1.28 |
| 0.45 | 1.23 | 1.24 | -0.32 | -0.32 | 1.35 |
| 0.56 | 1.55 | 1.51 | -0.47 | -0.47 | 1.41 |
| 0.66 | 1.40 | 1.35 | -0.47 | -0.47 | 1.52 |
| 0.77 | 1.16 | 1.15 | -0.44 | -0.44 | 1.74 |
| 0.87 | 1.58 | 1.54 | -0.73 | -0.73 | 1.93 |
| 0.98 | 1.06 | 1.03 | -0.70 | -0.70 | 2.77 |
| 1.08 | 1.16 | 1.06 | -1.36 | -1.36 | 5.88 |
| 1.19 | 46.60 | 27.81 | -42.46 | -42.46 | 0.95 |
| 1.29 | 83.05 | 45.90 | -42.98 | -42.98 | 1.34 |
| 1.40 | 120.96 | 33.05 | -44.79 | -44.79 | -0.17 |
| 1.50 | 142.99 | 33.37 | -48.73 | -48.73 | 0.20 |

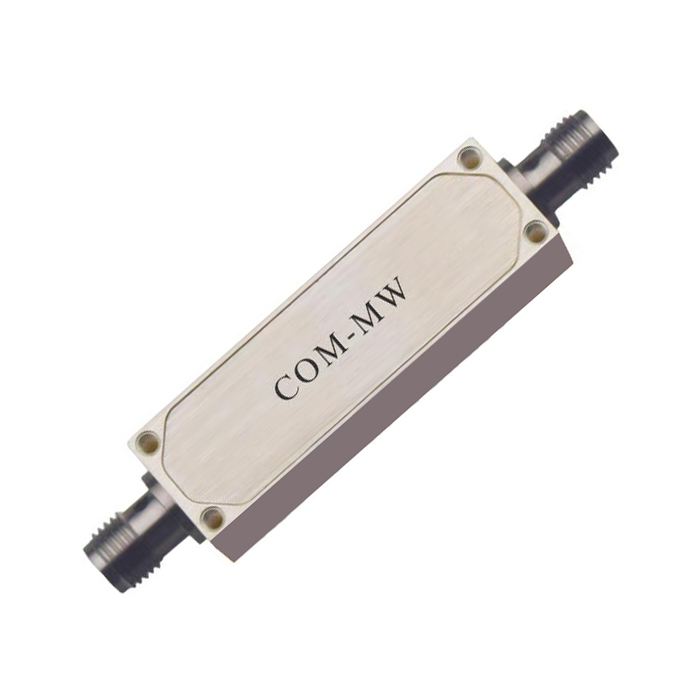

参考实物图
外形结构图（mm）

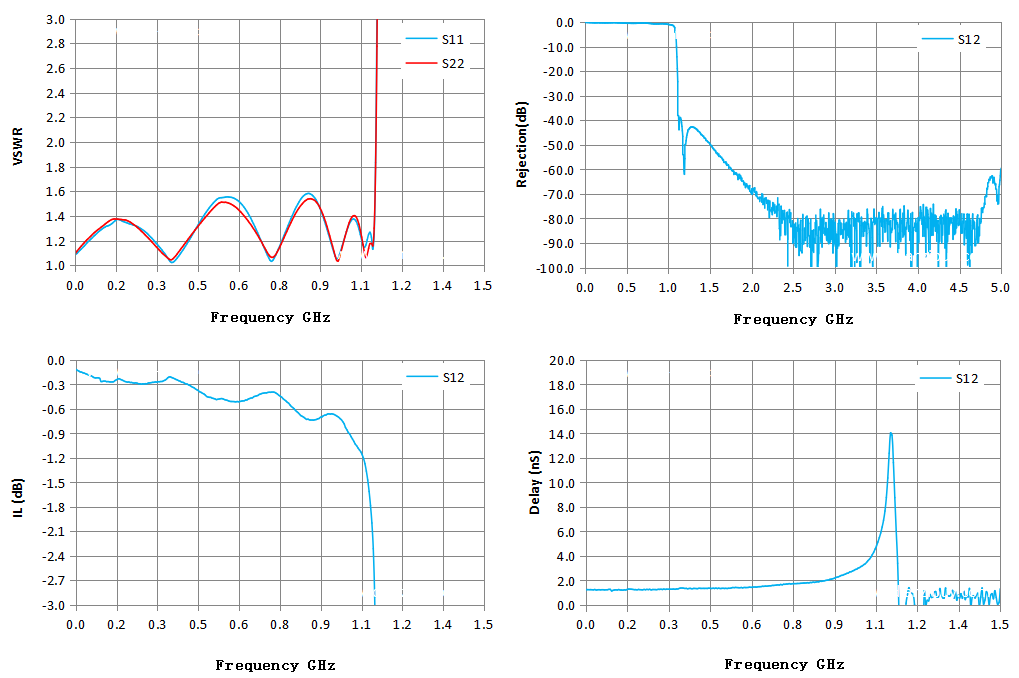

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
