DC~18GHz, 半柔互联, 120mm, N-J, SMA-J
高性价比半柔互联电缆组件。
指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
频率范围 | DC | ~ | 18 | GHz | |
插入损耗 | DC-2 | 0.16 | 0.23 | dB | |
插入损耗 | 2-6 | 0.30 | 0.37 | dB | |
插入损耗 | 6-12 | 0.63 | 0.69 | dB | |
插入损耗 | 12-18 | 0.89 | 0.92 | dB | |
驻波 | DC-2 | 1.03 | 1.15 | dB | |
驻波 | 2-6 | 1.06 | 1.15 | dB | |
驻波 | 6-12 | 1.08 | 1.33 | dB | |
驻波 | 12-18 | 1.20 | 1.33 | dB |
电缆类别 | 半柔互联电缆组件 |
长度 | 120mm |
接口一 | N-J不锈钢螺母 |
接口二 | SMA-J不锈钢螺母 |
阻抗 | 50Ω |
工作温度 | -40~+85℃设计保证 |
存储温度 | -40~+85℃设计保证 |

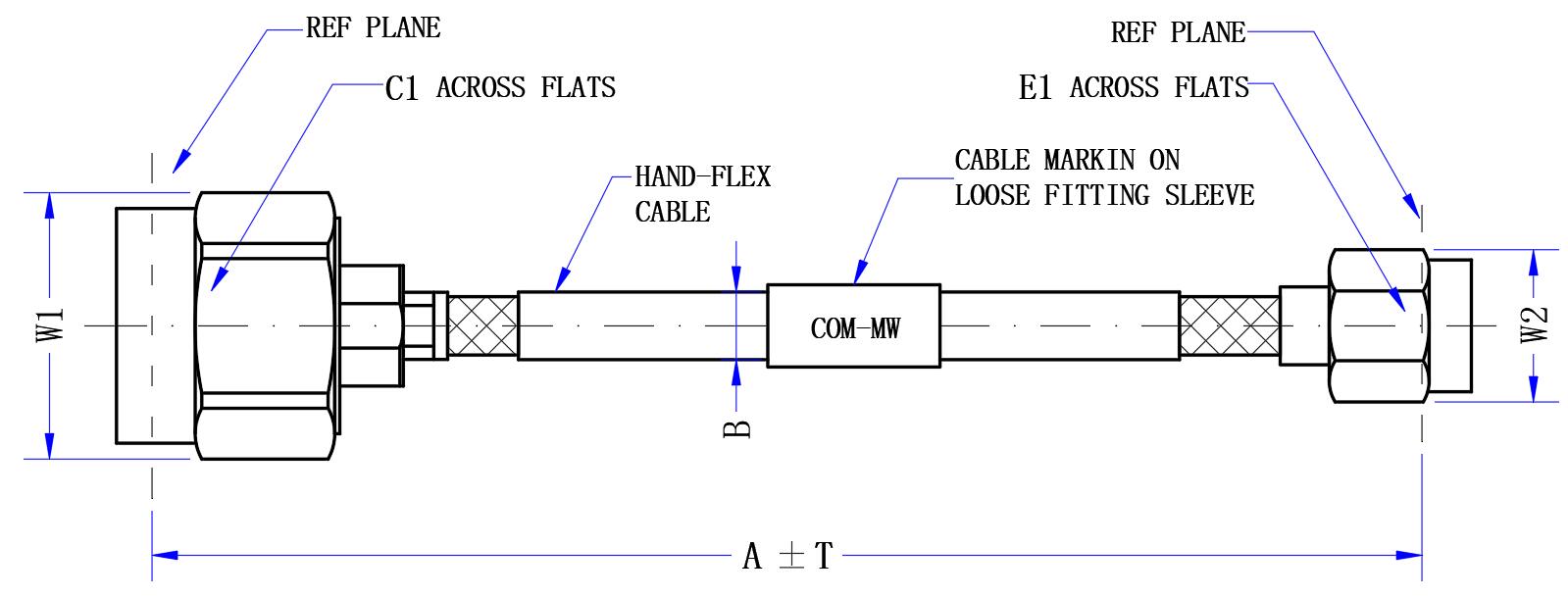

A | 120 | mm | C1 | 20.0 | mm |
B | 4.2 | mm | E1 | 8.0 | mm |
T | 1.3 | mm | W1 | 21.4 | mm |
W2 | 8.9 | mm |

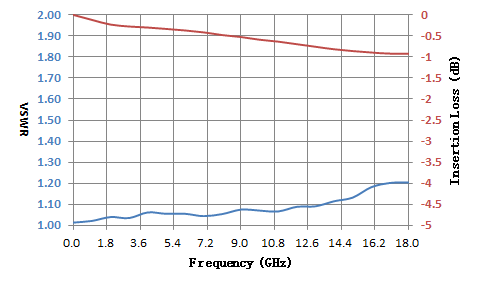

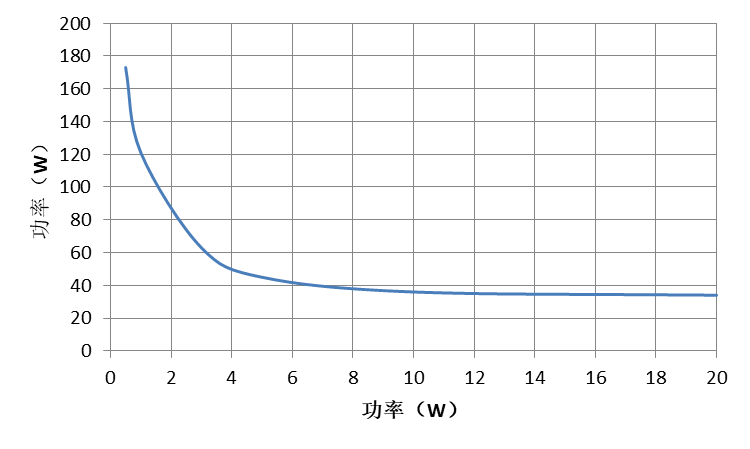

频率 | 插损 | 输入驻波 | 输出驻波 |
100 | 0.03 | 1.02 | 1.01 |
1000 | 0.12 | 1.04 | 1.02 |
1500 | 0.23 | 1.02 | 1.03 |
2500 | 0.27 | 1.03 | 1.03 |
4000 | 0.30 | 1.05 | 1.05 |
5000 | 0.33 | 1.06 | 1.06 |
6000 | 0.37 | 1.07 | 1.08 |
7000 | 0.41 | 1.06 | 1.10 |
8000 | 0.48 | 1.07 | 1.12 |
9000 | 0.52 | 1.07 | 1.13 |
10000 | 0.59 | 1.08 | 1.12 |
12000 | 0.69 | 1.09 | 1.15 |
14000 | 0.81 | 1.12 | 1.18 |
16000 | 0.89 | 1.18 | 1.19 |
18000 | 0.92 | 1.20 | 1.20 |
1 | 建议安装半径大于10mm |
