产品
低噪声放大器
10~6000MHz, 增益18, 噪声系数4.3, SMA, 输入限幅保护
- DLNA8-0.009-6000-2540
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 6000 | MHz |
| 增益 | 18 | 20 | dB | |
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3.9 | 4.3 | dB | |
| 驻波比 | 2.5 | |||
| P-1dB功率 | 8 | dBm | ||
| 限幅电平 | 13 | dBm | ||
| 最大输入功率 | 10 | W |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 输入限幅保护 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | 增益 dB | 噪声 dB | 1dB功率 dBm |
| 0.01 | 1.96 | 2.06 | 19.94 | 2.77 | 9.51 |
| 0.43 | 1.91 | 1.62 | 21.8 | 2.9 | 11.4 |
| 0.86 | 1.55 | 1.48 | 22.18 | 2.58 | 11.3 |
| 1.29 | 1.46 | 1.34 | 22.21 | 3.21 | 10.1 |
| 1.71 | 1.78 | 1.29 | 21.78 | 3.1 | 9.05 |
| 2.14 | 2.16 | 1.43 | 21.48 | 3.52 | 8.5 |
| 2.57 | 2.36 | 1.61 | 21.33 | 3.38 | 8.57 |
| 3 | 2.32 | 1.77 | 21.37 | 3.29 | 8.7 |
| 3.43 | 2.24 | 1.88 | 21.42 | 3.51 | 10.1 |
| 3.86 | 2.19 | 1.94 | 21.21 | 3.32 | 11.4 |
| 4.29 | 2.09 | 1.87 | 21.01 | 3.75 | 12 |
| 4.71 | 1.96 | 1.72 | 20.75 | 3.6 | 11.6 |
| 5.14 | 1.83 | 1.48 | 20.47 | 3.89 | 11 |
| 5.57 | 1.73 | 1.22 | 20.09 | 4.08 | 10.57 |
| 6 | 1.65 | 1.02 | 19.52 | 4.1 | 10 |
参考实物图
外形结构图（mm）

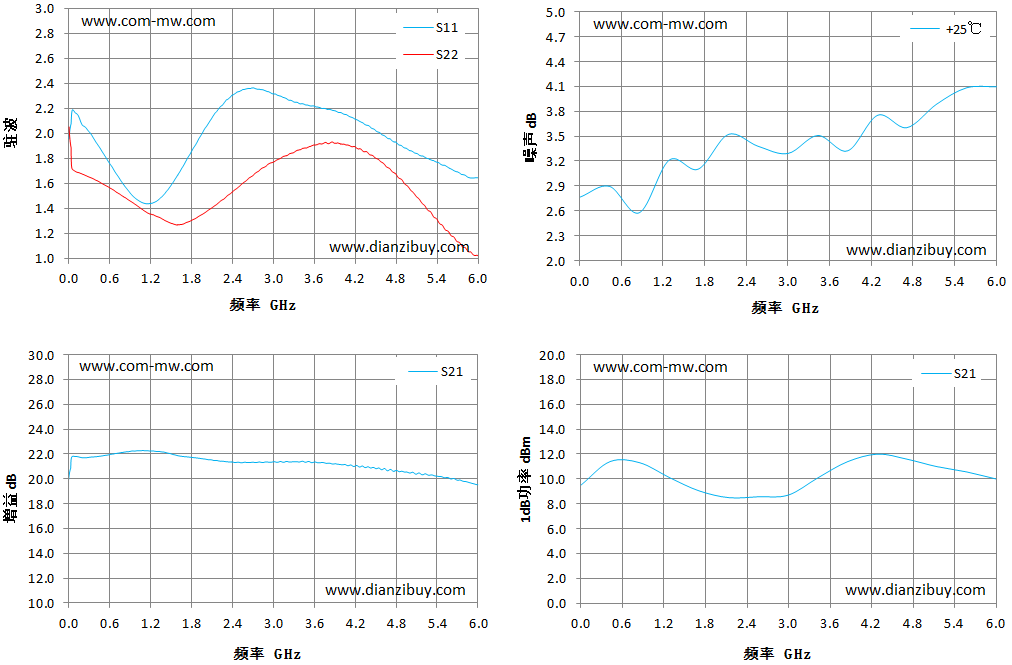

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
