产品
低噪声放大器
10~3000MHz, 增益35dB, 噪声系数2.8dB, P-1dB功率10dBm, SMA
- DLNA8-10-3000-3649
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 3000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 2.8 | dB | ||
| 驻波比 | 2.7 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 接口DC5.5mm(外径)*2.1mm(内孔径)的220V电源适配器 供电 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| MHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 10 | 1.87 | 1.44 | 38.05 | 17.54 | 18.76 | 2.86 |
| 295 | 1.13 | 1.18 | 38.63 | 18.12 | 19.37 | 1.33 |
| 580 | 1.24 | 1.13 | 38.37 | 17.98 | 19.15 | 1.3 |
| 865 | 1.35 | 1.08 | 38 | 17.55 | 18.92 | 1.57 |
| 1150 | 1.47 | 1.04 | 38 | 17.55 | 19 | 1.65 |
| 1435 | 1.55 | 1.04 | 37.91 | 17.5 | 19.17 | 1.57 |
| 1720 | 1.57 | 1.02 | 37.82 | 17.4 | 19.04 | 1.49 |
| 2005 | 1.52 | 1.07 | 37.7 | 17.29 | 18.82 | 1.68 |
| 2290 | 1.46 | 1.17 | 37.59 | 17.43 | 18.75 | 1.76 |
| 2575 | 1.43 | 1.31 | 37.48 | 17.61 | 18.76 | 1.62 |
| 2860 | 1.45 | 1.45 | 37.44 | 17.79 | 18.62 | 1.47 |
| 3145 | 1.51 | 1.49 | 37.5 | 17.94 | 18.76 | 1.54 |
| 3430 | 1.6 | 1.45 | 37.4 | 17.93 | 18.8 | 1.67 |
| 3715 | 1.69 | 1.32 | 37.25 | 17.83 | 18.65 | 1.94 |
| 4000 | 1.83 | 1.17 | 37.69 | 17.3 | 18.1 | 1.82 |

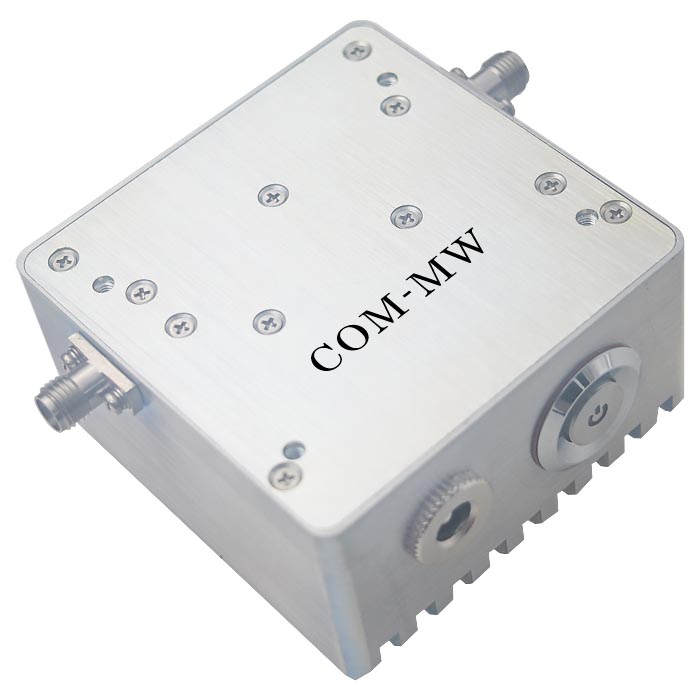

参考实物图

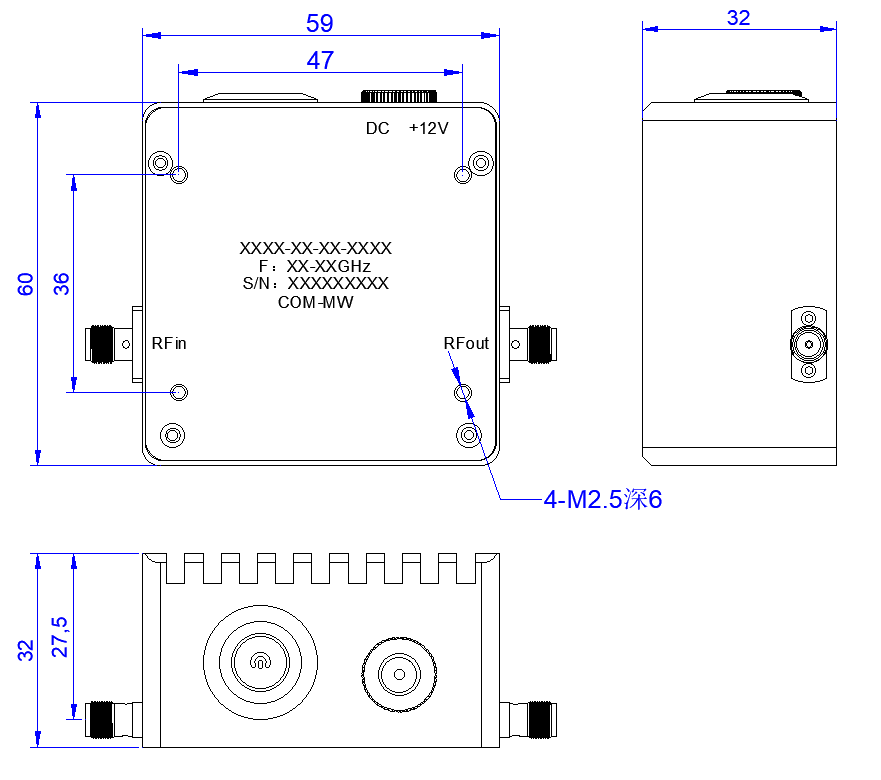

外形结构图（mm）

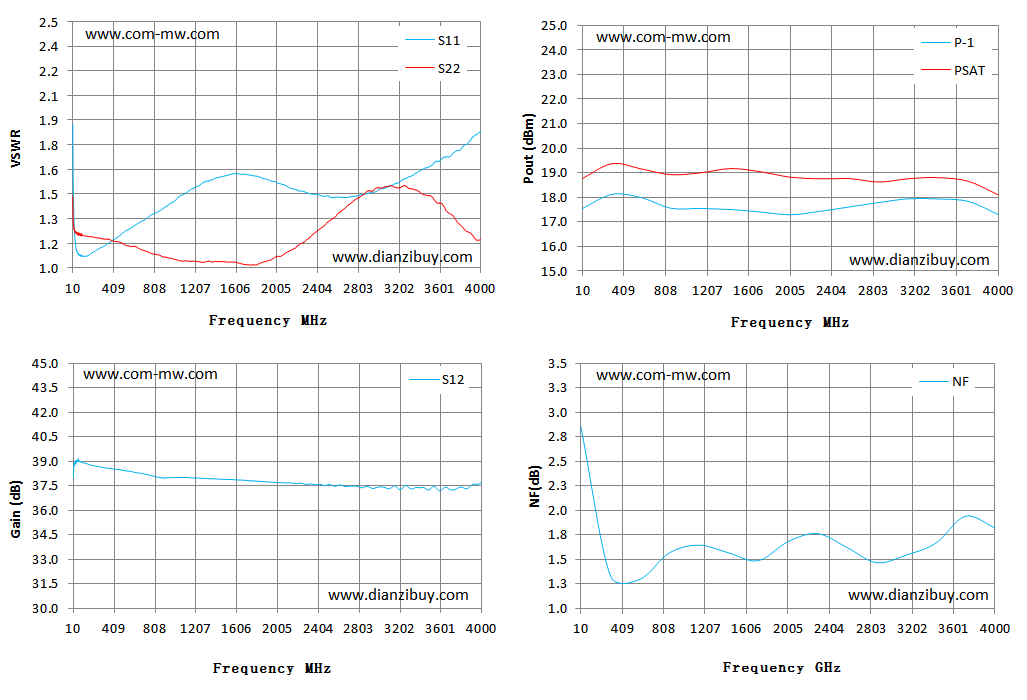

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
