功分器
6~50GHz,15W,2路,0°,2.4
- ZPD25-2M6-50G-3542
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 低损耗，小体积。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 50 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
| 2.00 | 1.74 | 1.56 | 1.55 | -3.36 | -3.37 | -10.47 | 0.37 |
| 6.14 | 1.07 | 1.17 | 1.18 | -3.15 | -3.14 | -31.22 | 0.38 |
| 10.29 | 1.18 | 1.12 | 1.09 | -3.25 | -3.23 | -27.20 | 0.55 |
| 14.43 | 1.24 | 1.05 | 1.06 | -3.27 | -3.27 | -18.06 | 0.77 |
| 18.57 | 1.10 | 1.22 | 1.24 | -3.32 | -3.32 | -24.33 | 1.23 |
| 22.71 | 1.29 | 1.02 | 1.07 | -3.32 | -3.30 | -18.36 | 1.40 |
| 26.86 | 1.26 | 1.27 | 1.23 | -3.42 | -3.38 | -21.36 | 1.62 |
| 31.00 | 1.16 | 1.33 | 1.34 | -3.41 | -3.35 | -24.99 | 1.88 |
| 35.14 | 1.20 | 1.11 | 1.06 | -3.41 | -3.35 | -26.62 | 2.15 |
| 39.29 | 1.06 | 1.20 | 1.30 | -3.45 | -3.47 | -24.82 | 2.71 |
| 43.43 | 1.19 | 1.11 | 1.11 | -3.39 | -3.31 | -19.60 | 3.15 |
| 47.57 | 1.28 | 1.24 | 1.29 | -3.47 | -3.38 | -28.94 | 3.74 |
| 51.71 | 1.13 | 1.41 | 1.34 | -3.61 | -3.39 | -21.45 | 4.86 |
| 55.86 | 1.35 | 1.34 | 1.26 | -3.82 | -3.57 | -11.64 | 5.76 |
| 60.00 | 1.82 | 2.45 | 2.28 | -4.93 | -4.65 | -11.78 | 4.72 |

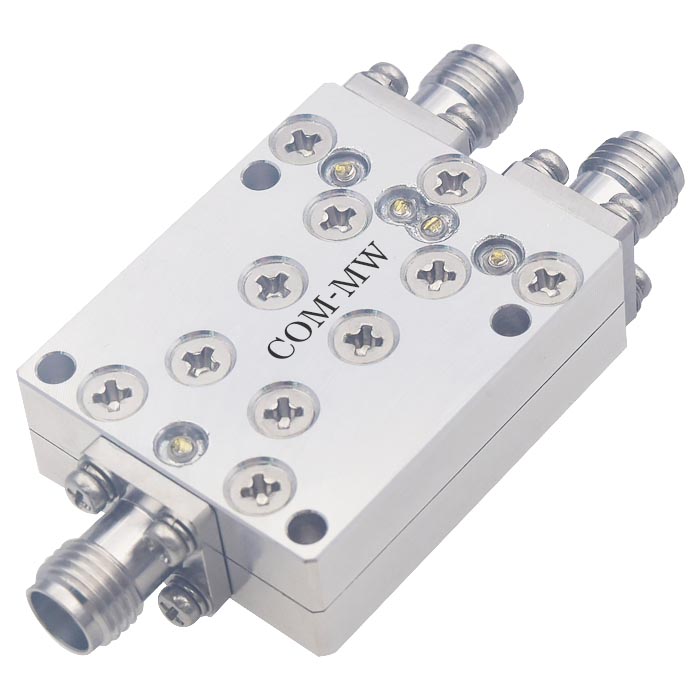

参考实物图

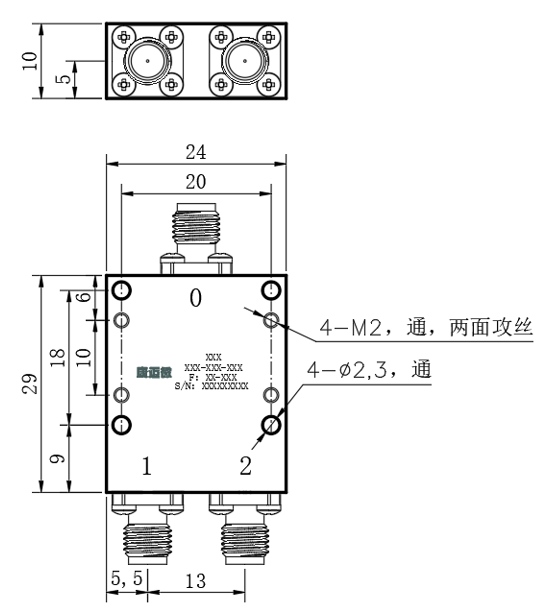

外形结构图（mm）

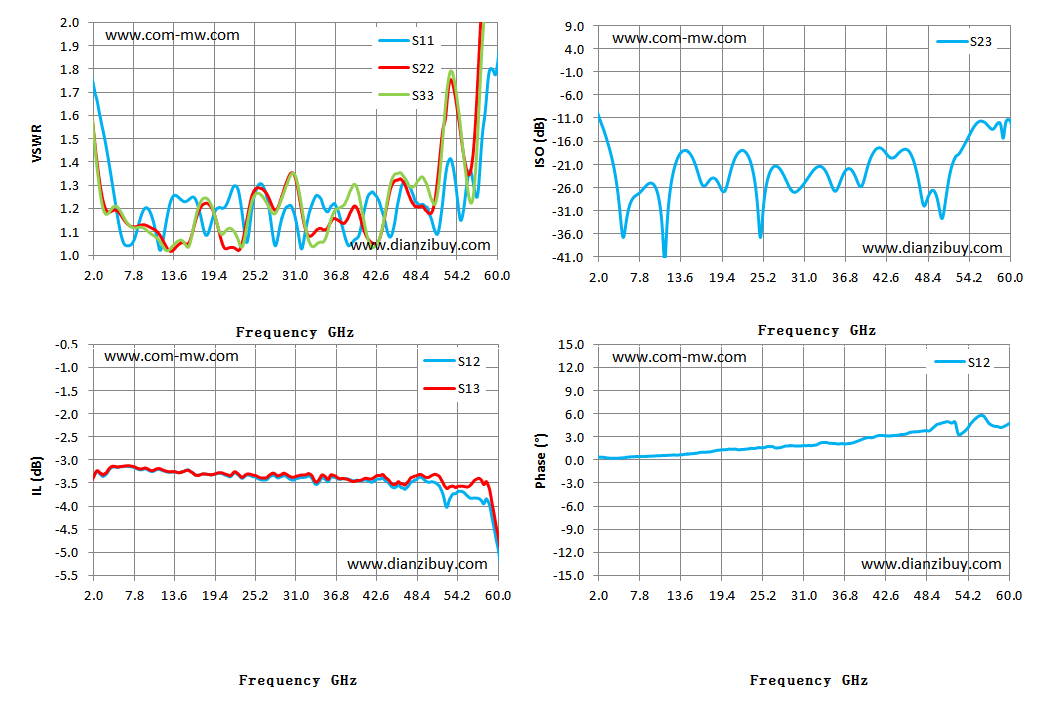

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
