功分器
6~40GHz, 15W, 2路, 0°, 2.92
- ZPD8-2M6-40G-3273
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 相位 ° | S31 隔离 dB |
|---|---|---|---|---|---|
| 5.01 | 1.28 | -3.27 | -3.3 | 0.29 | -24.04 |
| 7.58 | 1.04 | -3.24 | -3.28 | 0.16 | -26.82 |
| 10.15 | 1.14 | -3.3 | -3.33 | 0.34 | -25.32 |
| 12.72 | 1.06 | -3.3 | -3.33 | 0.37 | -27.41 |
| 15.29 | 1.15 | -3.34 | -3.36 | 0.43 | -25.04 |
| 17.86 | 1.03 | -3.34 | -3.39 | 0.42 | -26.75 |
| 20.43 | 1.12 | -3.38 | -3.46 | 0.73 | -21.43 |
| 23 | 1.13 | -3.4 | -3.44 | 0.99 | -22.13 |
| 25.57 | 1.12 | -3.45 | -3.42 | 0.98 | -35.17 |
| 28.14 | 1.15 | -3.5 | -3.49 | 1.27 | -26.71 |
| 30.71 | 1.09 | -3.49 | -3.41 | 0.93 | -19.9 |
| 33.28 | 1.18 | -3.68 | -3.54 | 0.15 | -22.31 |
| 35.85 | 1.27 | -3.57 | -3.59 | 0.32 | -22.46 |
| 38.42 | 1.09 | -3.6 | -3.6 | 0.45 | -19.3 |
| 40.99 | 1.1 | -3.64 | -3.75 | -0.09 | -17.46 |

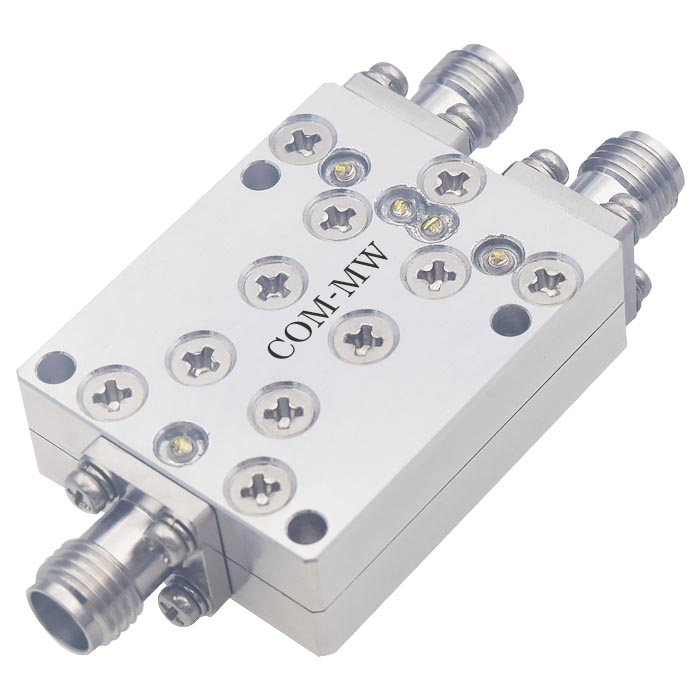

参考实物图

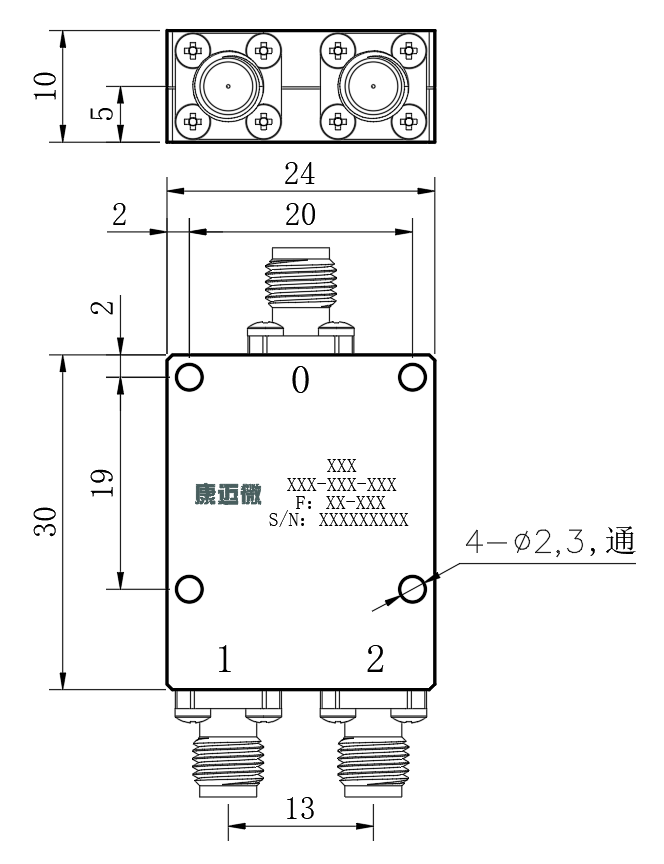

外形结构图（mm）

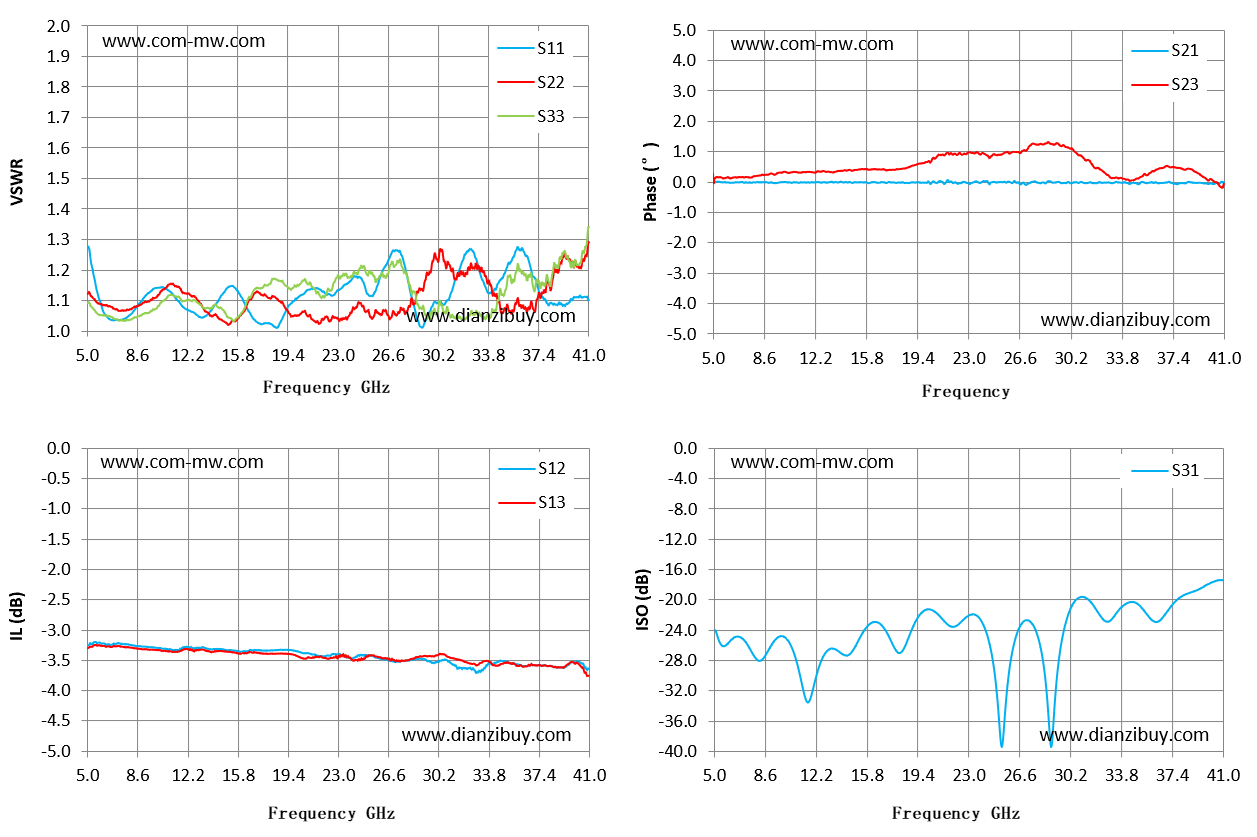

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
