产品
放大器
1~18GHz, 增益40dB, 噪声系数3.2dB, P-1dB功率10dBm, N , USB Type-C接口充电
- DCLNA0118-40C-S-3H
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声，自带充电电池。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3.2 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 工作电压 | +5V；USB Type-C接口充电 |
| 工作电流 | 500mA |
| 工作温度 | -10~+50℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 1、具备开关机指示、充电指示（含充满）、欠压指示、（正常）工作指示；2、锂电池供电（3小时）；3、配置充电器（适配器）；4、充电环境温度0~+50℃；5、充电接口：USB Type-C，带防尘硅胶垫 |
典型测试数据
| Frequency | S11 VSWR | S22 VSWR | NF | Gain | P-1dB OUT | Psat |
| GHz | / | / | dB | dB | dBm | dBm |
| 0.5 | 2.19 | 2.21 | 1.65 | 43.45 | 12.9 | 20.4 |
| 1.82 | 1.35 | 1.63 | 1.88 | 47.73 | 16.3 | 21.2 |
| 3.14 | 1.95 | 1.45 | 1.96 | 45.99 | 16 | 21.9 |
| 4.46 | 1.51 | 1.05 | 1.96 | 45.7 | 15.7 | 22.4 |
| 5.79 | 1.56 | 1.11 | 187 | 45.66 | 16.5 | 22.9 |
| 7.11 | 2.1 | 1.66 | 1.93 | 44.75 | 17.5 | 23.3 |
| 8.43 | 1.36 | 1.62 | 2.11 | 44.88 | 17.2 | 23.7 |
| 9.75 | 1.43 | 1.38 | 2.14 | 45.95 | 17.6 | 24.3 |
| 11.07 | 1.46 | 1.28 | 2.19 | 46.49 | 17.8 | 24.2 |
| 12.39 | 2.25 | 1.32 | 2.16 | 45.75 | 17.9 | 24.2 |
| 13.71 | 1.48 | 1.09 | 2.26 | 46.02 | 18 | 24.2 |
| 15.04 | 1.59 | 1.42 | 2.4 | 46.3 | 18.4 | 24.2 |
| 16.36 | 1.81 | 1.27 | 2.66 | 46.86 | 17.6 | 24.2 |
| 17.68 | 2.24 | 1.22 | 2.66 | 46.55 | 16.1 | 24.2 |
| 19 | 1.8 | 1.1 | 2.79 | 45.18 | 14.9 | 24.3 |

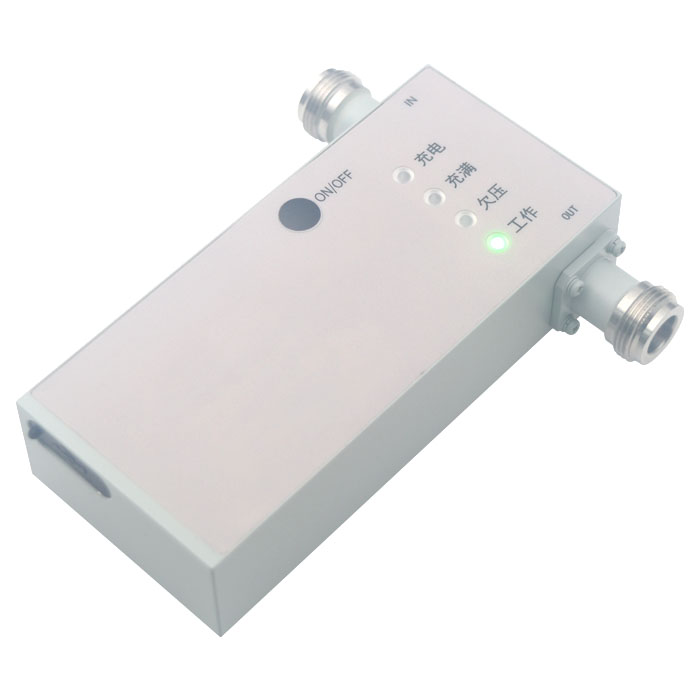

参考实物图

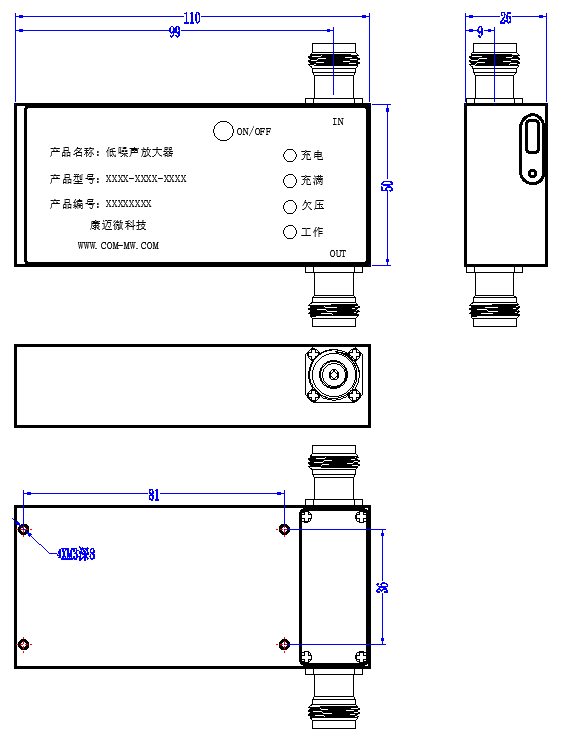

外形结构图（mm）

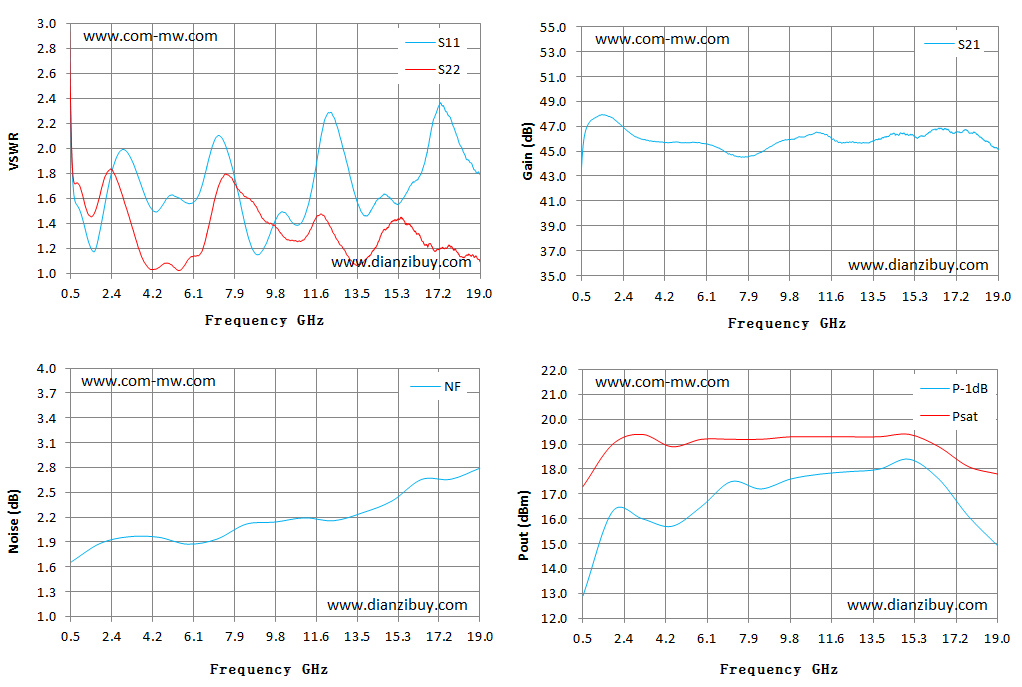

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理；
