滤波器
通带频率 DC~1100MHz,1250MHz≥40dBc,1500MHz≥50dBc,微带圆针
- ZLPF2-L0-1100-1658
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1100 | MHz |
| 中心损耗 | / | / | 1 | dB | ||
| 带外抑制 | 1250 | MHz≥ 以外 | 40 | dBc | ||
| 带外抑制 | 1500 | MHz≥ 以外 | 50 | dBc | ||
| 带外抑制 | 2-5 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 1dB截至带宽 | ＞1010MHz |
| 3dB截至带宽 | ＜1100MHz |
| 时延波动 | ≤2ns |
| 批次相位一致性 | ±2°@1dB带宽 |
| 批次幅度一致性 | ≤0.3dB@1dB带宽 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

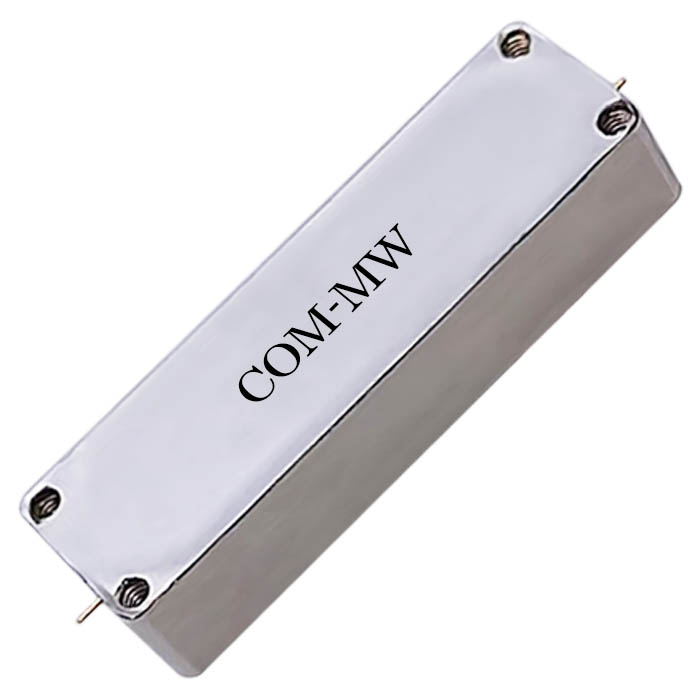

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
