低噪声放大器
2000~26000MHz, 增益24dB, 噪声系数5dB, P-1dB功率8dBm, SMA
- DLNA8-2000-26000-3682
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 26000 | MHz |
| 增益 | 24 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 8 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 70 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| OIP3 | 20 | dBm | ||
| 反向隔离 | 45 | dB |
其它参数
| 接口形式 | SMA |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 1 | 2.08 | 2.07 | 25.91 | 18 | 19.8 | 4.48 |
| 2.82 | 1.97 | 1.29 | 29.6 | 15.9 | 19.8 | 4.08 |
| 4.64 | 2.26 | 1.14 | 29.26 | 14.8 | 19.5 | 3.98 |
| 6.46 | 1.98 | 1.02 | 28.46 | 14.5 | 19.5 | 3.4 |
| 8.29 | 1.53 | 1.1 | 28.95 | 14.6 | 19.6 | 3.07 |
| 10.11 | 1.25 | 1.4 | 29.42 | 14.7 | 19.5 | 2.88 |
| 11.93 | 1.46 | 1.42 | 30.17 | 14.1 | 19.5 | 2.7 |
| 13.75 | 1.46 | 1.44 | 30.76 | 14.3 | 18.3 | 2.5 |
| 15.57 | 1.25 | 1.18 | 31.22 | 13.2 | 18 | 2.63 |
| 17.39 | 1.49 | 1.16 | 31.4 | 12.8 | 17.8 | 3.07 |
| 19.21 | 1.37 | 1.06 | 31.69 | 12.5 | 17.6 | 3.22 |
| 21.04 | 1.15 | 1.23 | 32 | 12.1 | 17.9 | 3.06 |
| 22.86 | 1.04 | 1.39 | 31.8 | 11.3 | 18 | 3.32 |
| 24.68 | 1.15 | 1.34 | 30.96 | 11 | 18.3 | 3.63 |
| 26.5 | 1.25 | 1.54 | 29.62 | 10.1 | 18.6 | 4.19 |

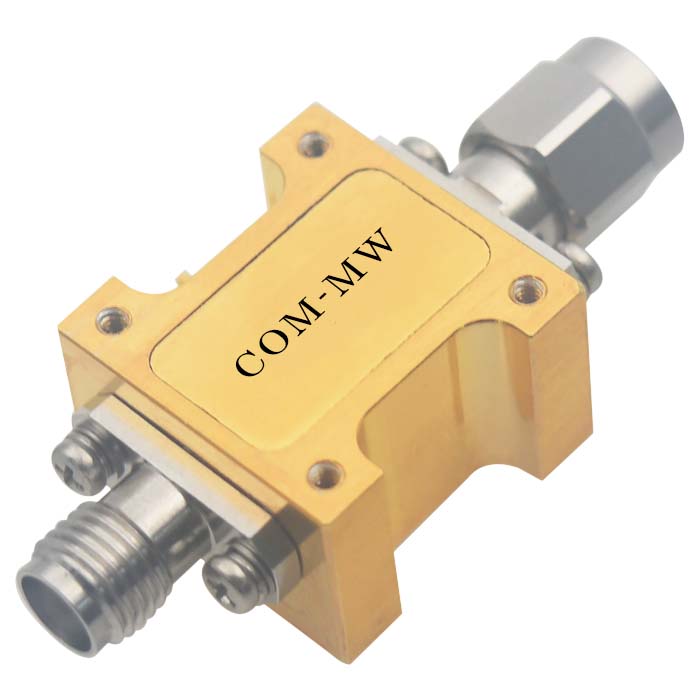

参考实物图

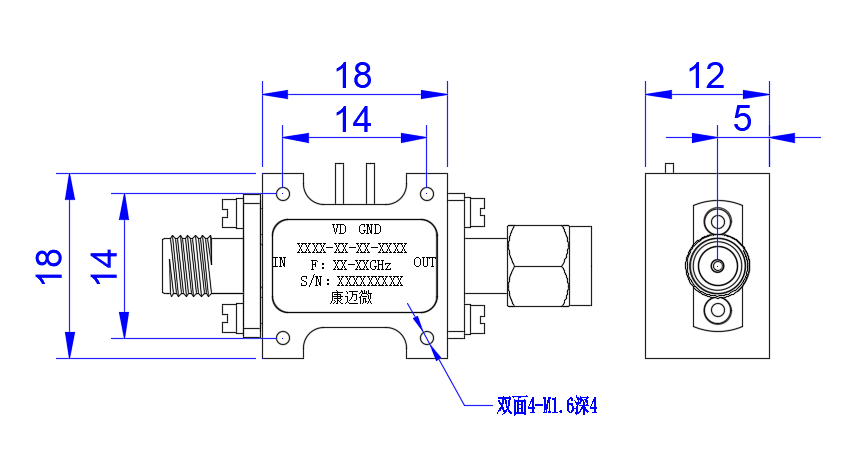

外形结构图（mm）

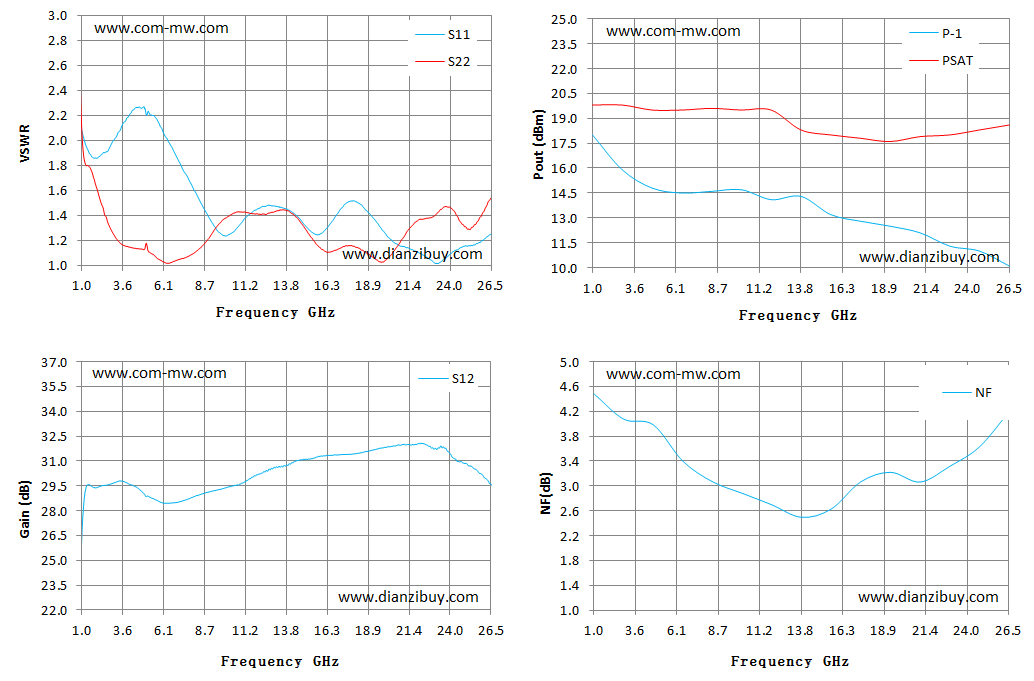

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
