产品
衰减器
工作频率DC~18000MHz, 衰减度20dB, 功率容量100W, 阻抗50Ω, N
- DA9-20100-0-18G-1760
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18000 | MHz |
| 衰减度 | 17.5 | 20 | 22.5 | dB |
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 100W |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 相位一致性小于±4° |

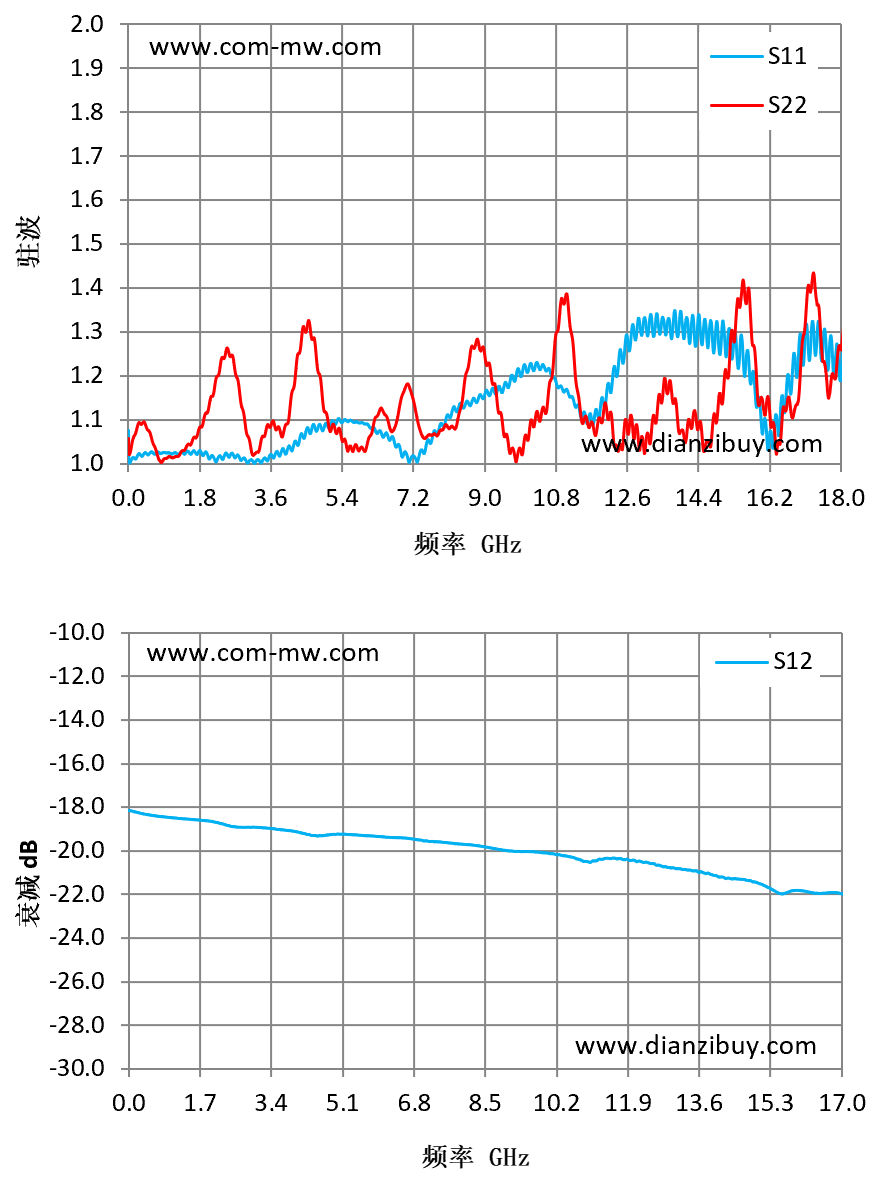

典型测试曲线图

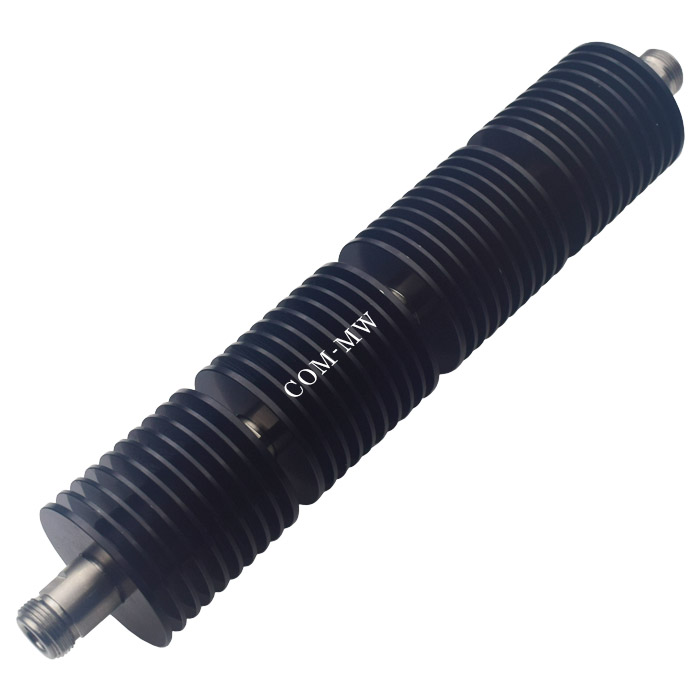

参考实物图

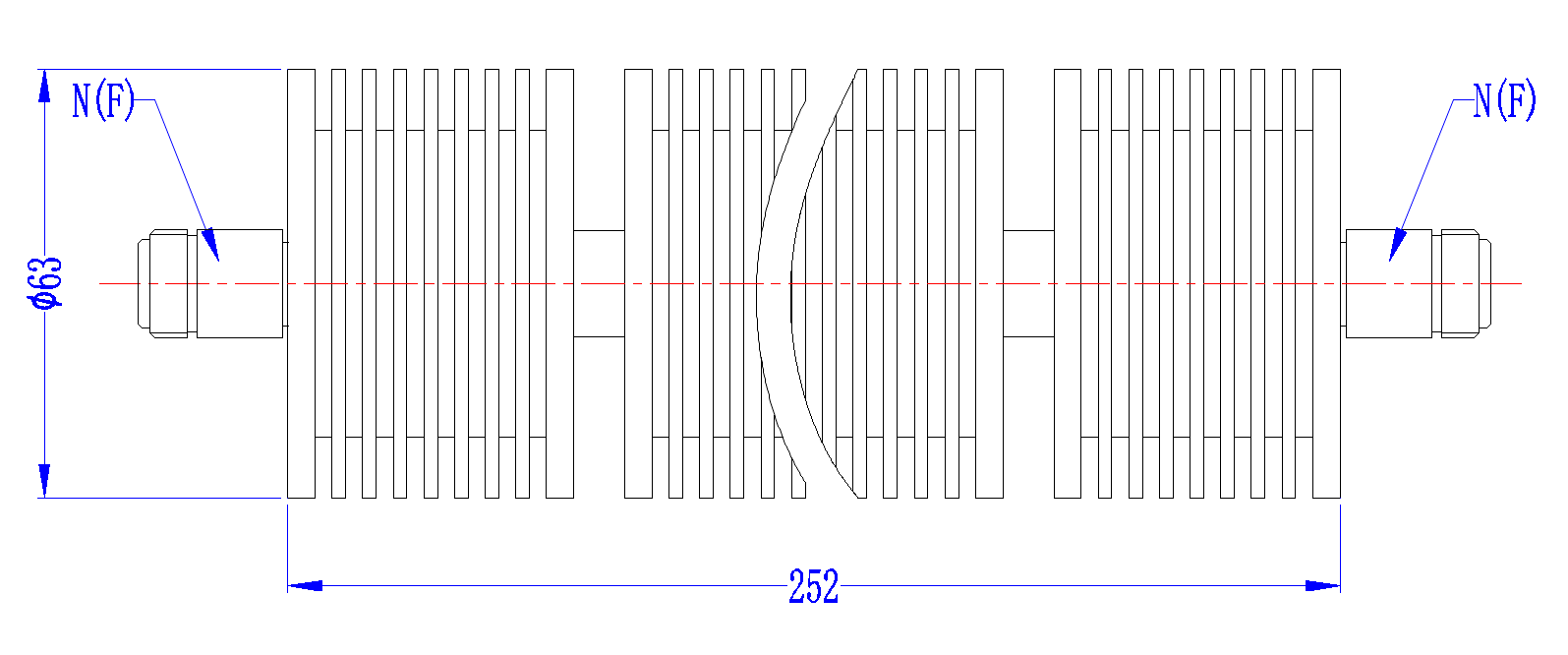

外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
|---|---|---|---|
| 0.01 | 1.08 | 1.06 | -18.16 |
| 1.29 | 1.02 | 1.02 | -18.54 |
| 2.57 | 1.02 | 1.25 | -18.92 |
| 3.86 | 1.03 | 1.07 | -19.09 |
| 5.14 | 1.1 | 1.08 | -19.25 |
| 6.43 | 1.06 | 1.12 | -19.42 |
| 7.71 | 1.07 | 1.07 | -19.66 |
| 9 | 1.16 | 1.25 | -19.99 |
| 10.29 | 1.23 | 1.11 | -20.2 |
| 11.57 | 1.1 | 1.11 | -20.35 |
| 12.86 | 1.31 | 1.08 | -20.78 |
| 14.14 | 1.32 | 1.1 | -21.22 |
| 15.43 | 1.23 | 1.36 | -21.88 |
| 16.71 | 1.17 | 1.14 | -21.94 |
| 18 | 1.2 | 1.26 | -22.2 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
