产品
滤波器
通带频率 40102~40202MHz,DC-39500MHz≥60dB,40800-42800MHz≥60dB,1.85
- ZBF25-C40152-100-654
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 40102 | ~ | 40202 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-39500 | MHz≥ | 60 | dB | ||
| 带外抑制 | 40800-42800 | MHz≥ | 60 | dB | ||
| 带外抑制 | 42800-46000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 1.85-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 39.5 | 138.95 | 35.11 | -64.76 | 0.34 |
| 39.64 | 108.48 | 40.16 | -53.85 | 0.14 |
| 39.79 | 42.45 | 29.56 | -40.92 | 0.94 |
| 39.93 | 21.78 | 13.39 | -19.16 | 1.65 |
| 40.07 | 1.15 | 1.1 | -2.34 | 4.11 |
| 40.21 | 1.09 | 1.16 | -1.89 | 3.55 |
| 40.36 | 9.75 | 10.7 | -13.36 | 2.02 |
| 40.5 | 25.6 | 38.8 | -34.08 | 1.02 |
| 40.64 | 34.39 | 51.71 | -48.97 | 1.05 |
| 40.79 | 39.83 | 36.85 | -58.74 | 1.42 |
| 40.93 | 44.48 | 33.78 | -67.39 | -1.88 |
| 41.07 | 48.62 | 54.5 | -76.34 | -1.48 |
| 41.21 | 62.56 | 88.33 | -88.5 | 6.25 |
| 41.36 | 68.6 | 88.09 | -86.73 | 8.55 |
| 41.5 | 57.86 | 36.49 | -83.22 | -9.49 |
参考实物图

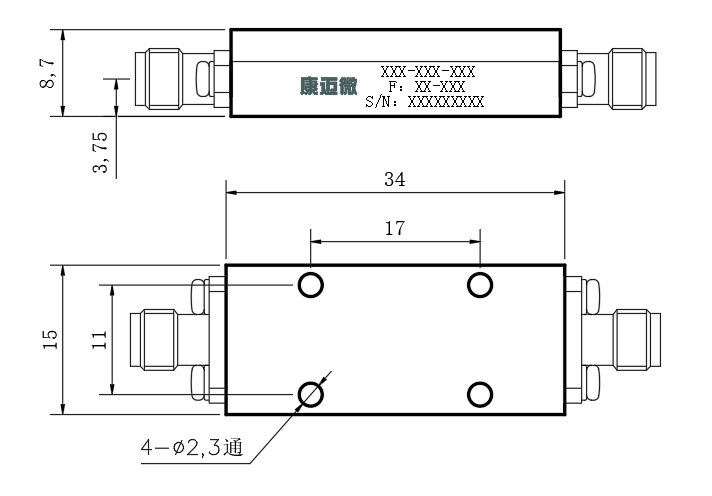

外形结构图（mm）

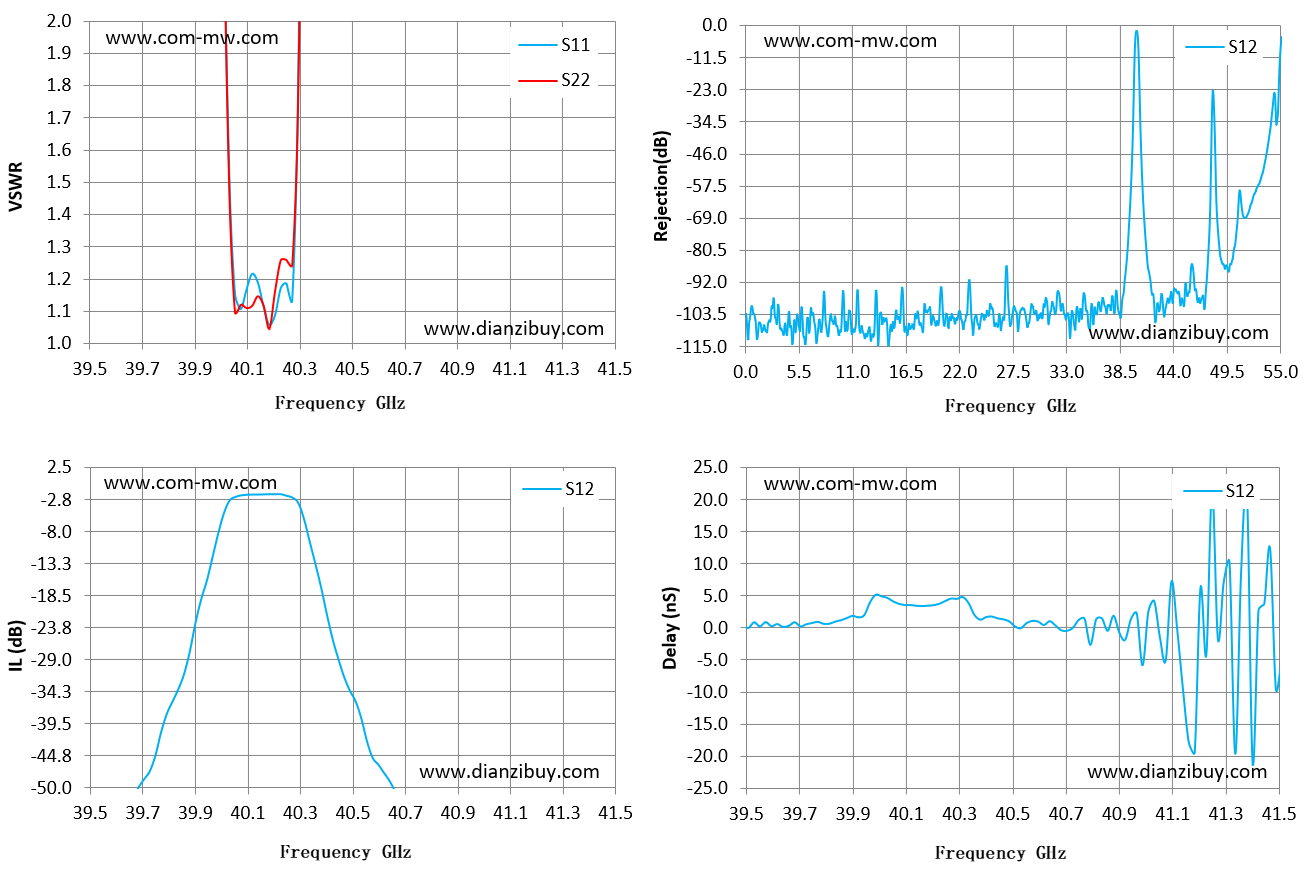

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
