通带频率 DC~1800MHz,dB,2350-3000MHz≥55dBc,SMA
- ZLPF15-L1400-1800-311
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1800 | MHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带内波动 | 1400-1800 | MHz | 1.3 | dB | ||
| 带外抑制 | 2350-3000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | 0.02 | 0.02 | 0.57 |
| 150 | 1.01 | 1.02 | -0.05 | -0.05 | 0.51 |
| 300 | 1.05 | 1.05 | -0.06 | -0.06 | 0.53 |
| 450 | 1.09 | 1.09 | -0.09 | -0.09 | 0.52 |
| 600 | 1.14 | 1.15 | -0.12 | -0.12 | 0.54 |
| 750 | 1.19 | 1.19 | -0.16 | -0.16 | 0.57 |
| 900 | 1.24 | 1.22 | -0.17 | -0.17 | 0.61 |
| 1050 | 1.26 | 1.26 | -0.21 | -0.21 | 0.62 |
| 1200 | 1.27 | 1.28 | -0.25 | -0.25 | 0.67 |
| 1350 | 1.26 | 1.28 | -0.29 | -0.29 | 0.76 |
| 1500 | 1.21 | 1.22 | -0.32 | -0.32 | 0.84 |
| 1650 | 1.10 | 1.10 | -0.40 | -0.40 | 1.03 |
| 1800 | 1.11 | 1.12 | -0.62 | -0.62 | 1.43 |
| 1950 | 3.14 | 3.18 | -2.96 | -2.96 | 2.93 |
| 2100 | 38.89 | 35.83 | -20.10 | -20.10 | 0.82 |

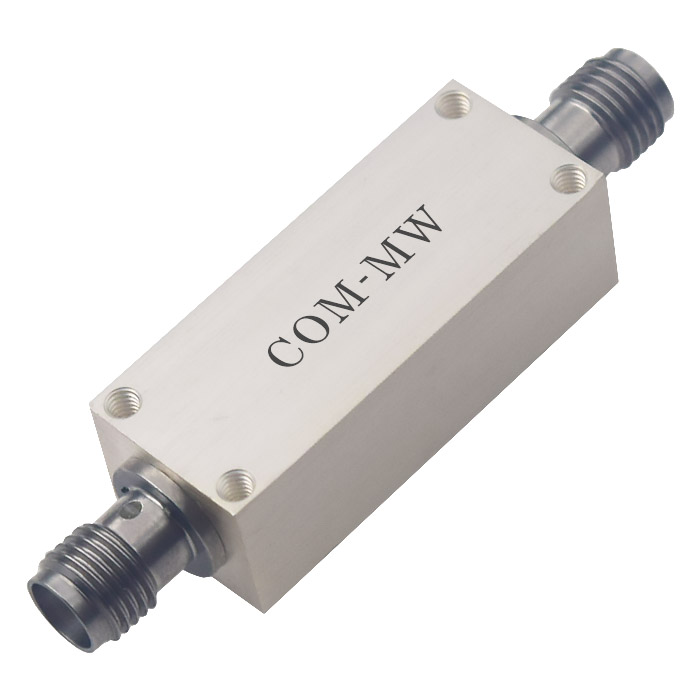

参考实物图
外形结构图（mm）

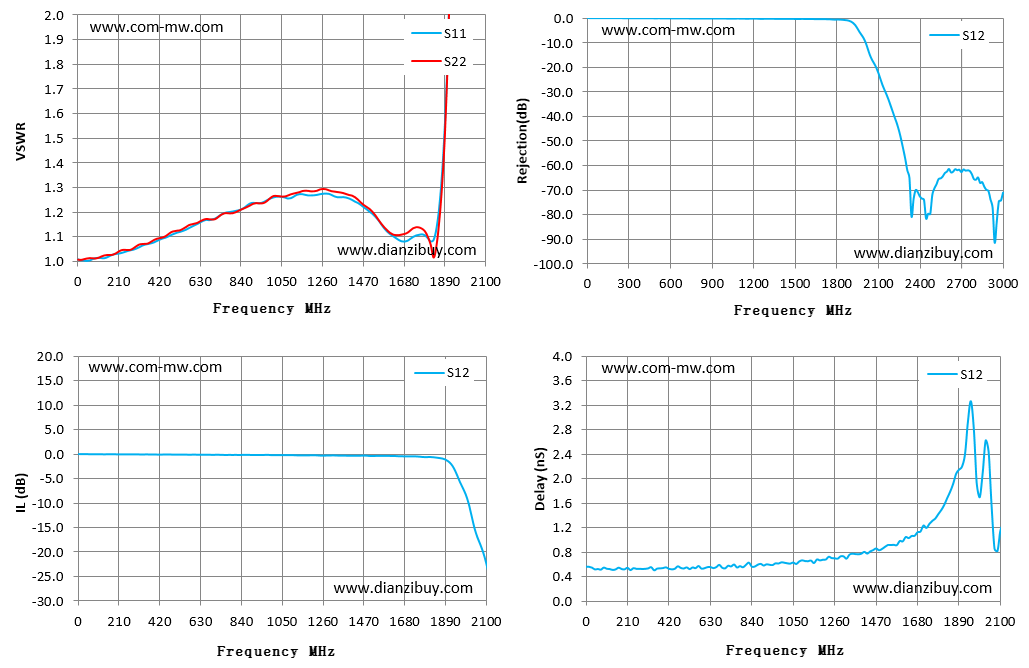

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
