30~90MHz,2W,90°电桥,表面贴装
- ZHC8-30-90-822
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 90 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.35 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 2W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

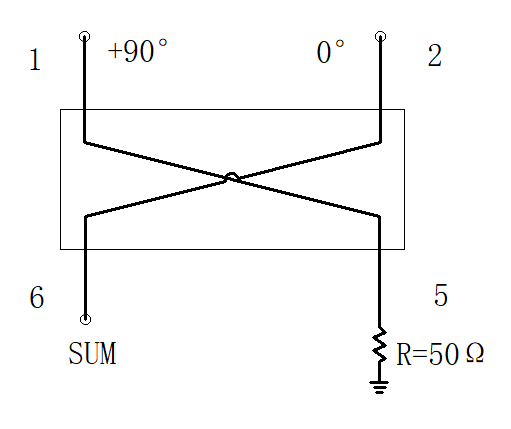

端口定义
| IN | 6 | --- | --- | --- |
| ISO | 5（接50Ω） | --- | --- | --- |
| 0° | 1 | --- | --- | --- |
| -90° | 2 | --- | --- | --- |
| 接地端口 | 3，4 | --- | --- | --- |

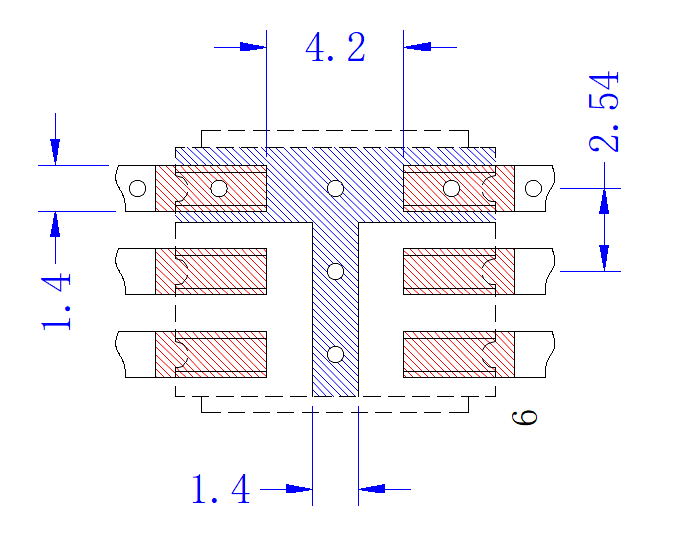

建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S34 隔离 dB |
| 30 | 1.14 | -4.2 | -2.57 | -89 | -22.95 |
| 35 | 1.16 | -3.71 | -2.98 | -89.14 | -22.75 |
| 45 | 1.19 | -3.13 | -3.58 | -89.24 | -22.92 |
| 50 | 1.2 | -2.99 | -3.77 | -89.24 | -23.35 |
| 60 | 1.18 | -2.88 | -3.93 | -89.2 | -25.38 |
| 65 | 1.16 | -2.89 | -3.91 | -89.19 | -27.54 |
| 75 | 1.09 | -3.09 | -3.7 | -89.27 | -43.93 |
| 80 | 1.04 | -3.29 | -3.52 | -89.48 | -33.96 |
| 90 | 1.09 | -3.95 | -3.1 | -90.9 | -21.05 |
参考实物图

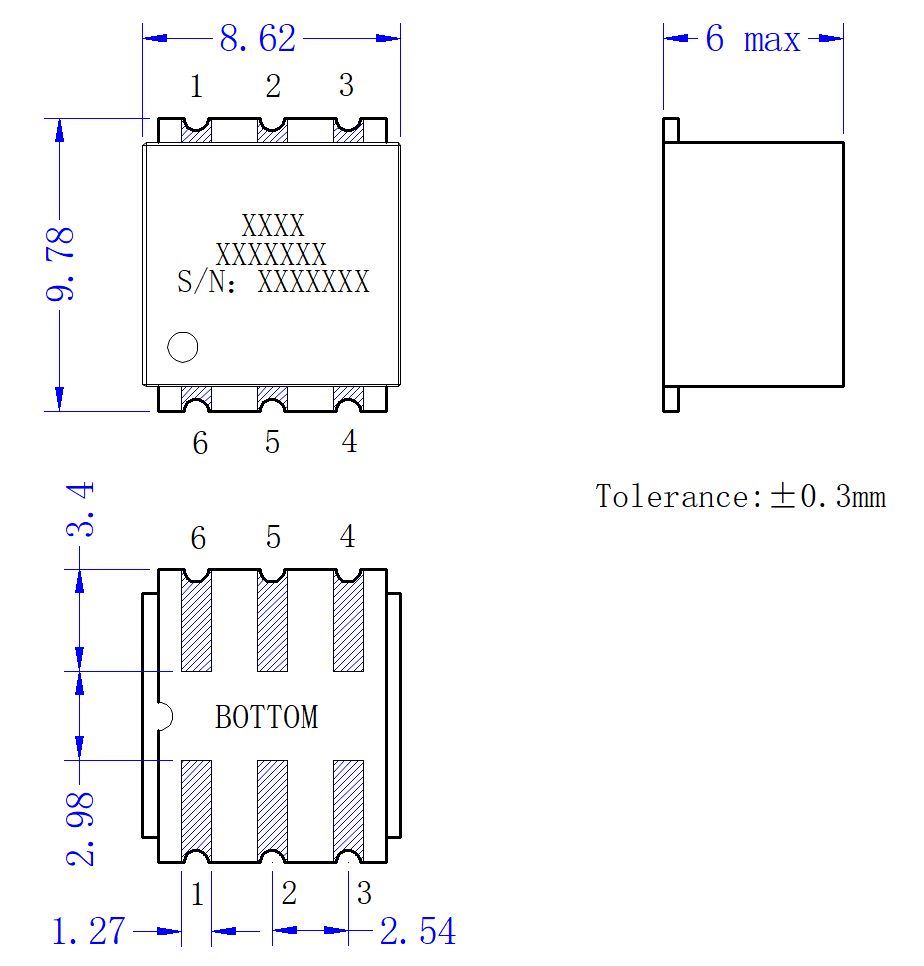

外形结构图（mm）

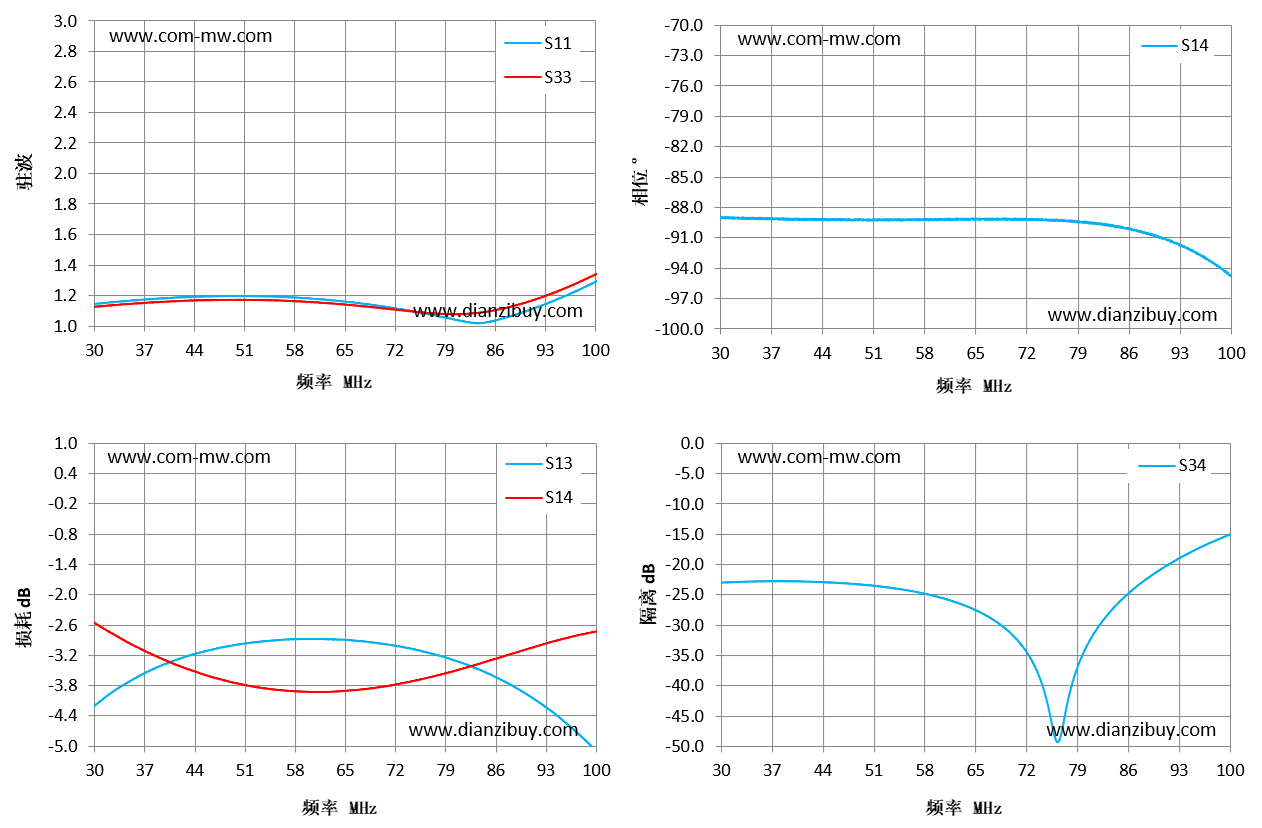

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
