低噪声放大器
100~3000MHz,增益 30dB,噪声系数 3dB,P-1dB功率 15dBm,SMA
- DLNA8-0.1-3G-9139
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 3000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +5-6V |
| 工作电流 | 200mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 1dB功率 dBm | Noise 噪声 dB |
| 0.10 | 1.65 | 1.65 | 34.71 | 19.10 | 20.68 | 1.35 |
| 0.31 | 1.18 | 1.33 | 35.52 | 18.82 | 20.90 | 0.87 |
| 0.51 | 1.11 | 1.28 | 35.63 | 18.74 | 20.99 | 0.94 |
| 0.72 | 1.09 | 1.31 | 35.66 | 18.64 | 20.91 | 1.02 |
| 0.93 | 1.09 | 1.33 | 35.69 | 18.87 | 20.93 | 1.01 |
| 1.14 | 1.12 | 1.35 | 35.75 | 18.80 | 20.86 | 1.07 |
| 1.34 | 1.15 | 1.38 | 35.77 | 18.72 | 20.72 | 1.11 |
| 1.55 | 1.20 | 1.34 | 35.86 | 18.62 | 20.67 | 1.08 |
| 1.76 | 1.26 | 1.41 | 35.85 | 18.31 | 20.51 | 1.08 |
| 1.96 | 1.33 | 1.31 | 35.77 | 18.32 | 20.44 | 1.17 |
| 2.17 | 1.43 | 1.34 | 35.42 | 18.07 | 20.37 | 1.26 |
| 2.38 | 1.58 | 1.24 | 34.73 | 17.95 | 20.19 | 1.40 |
| 2.59 | 1.72 | 1.30 | 34.62 | 18.12 | 20.24 | 1.35 |
| 2.79 | 1.82 | 1.38 | 34.65 | 18.05 | 20.25 | 1.19 |
| 3.00 | 2.00 | 1.37 | 34.33 | 18.03 | 20.29 | 1.05 |

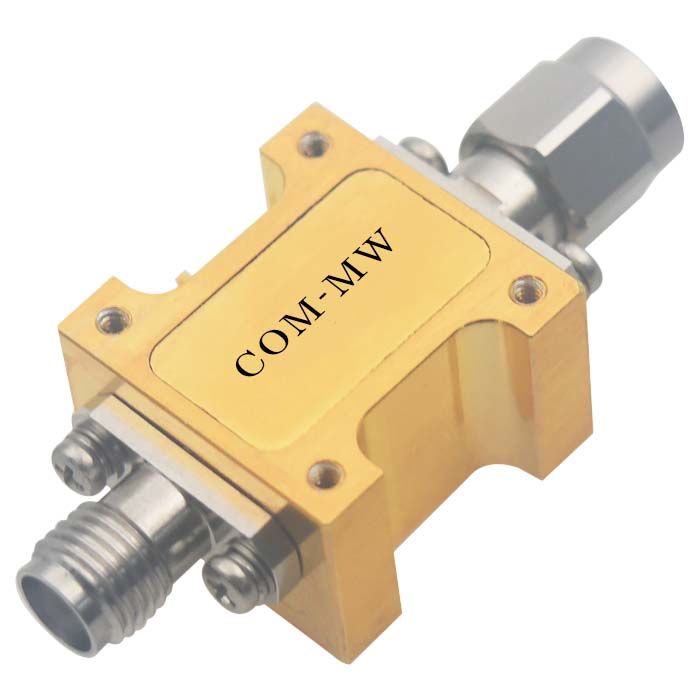

参考实物图

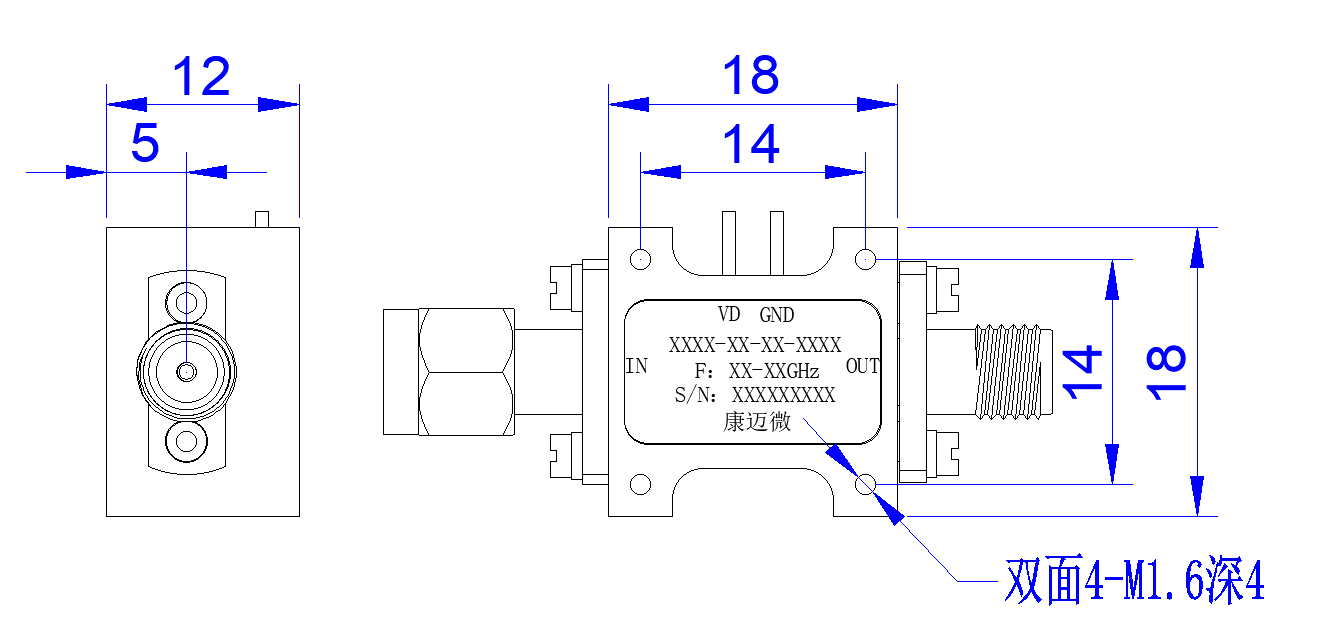

外形结构图（mm）

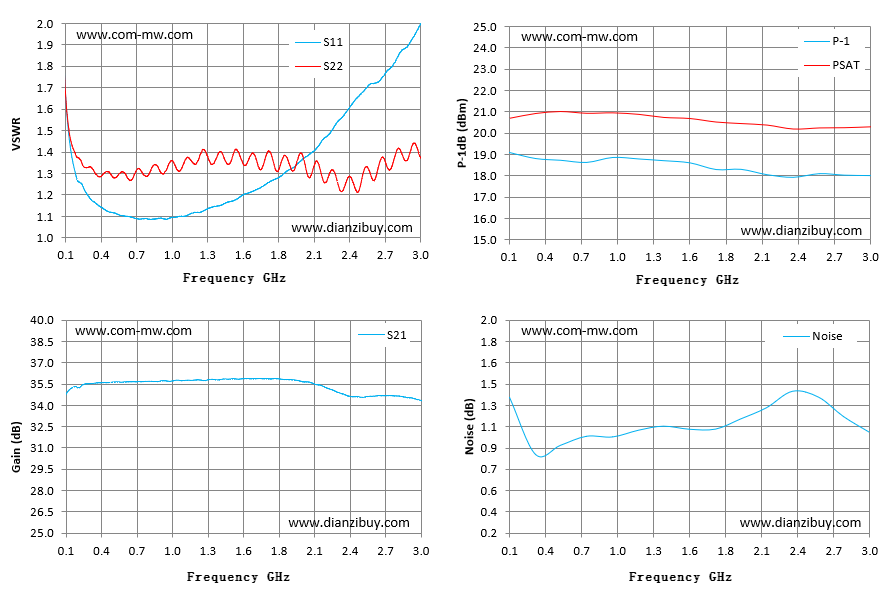

典型测试曲线图
注意事项
，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
