400~18000MHz, 增益45dB, 噪声系数2.5dB, P-1dB功率13dBm, SMA
宽带,低损耗。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 400 | ~ | 18000 | MHz |
增益 | 45 | 46 | dB | |
增益平坦度 | 2 | 4 | dB | |
噪声系数 | 2.5 | 3.3 | dB | |
驻波比 | 2 | 2.5 | ||
P-1dB功率 | 11 | 13 | 15 | dBm |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |

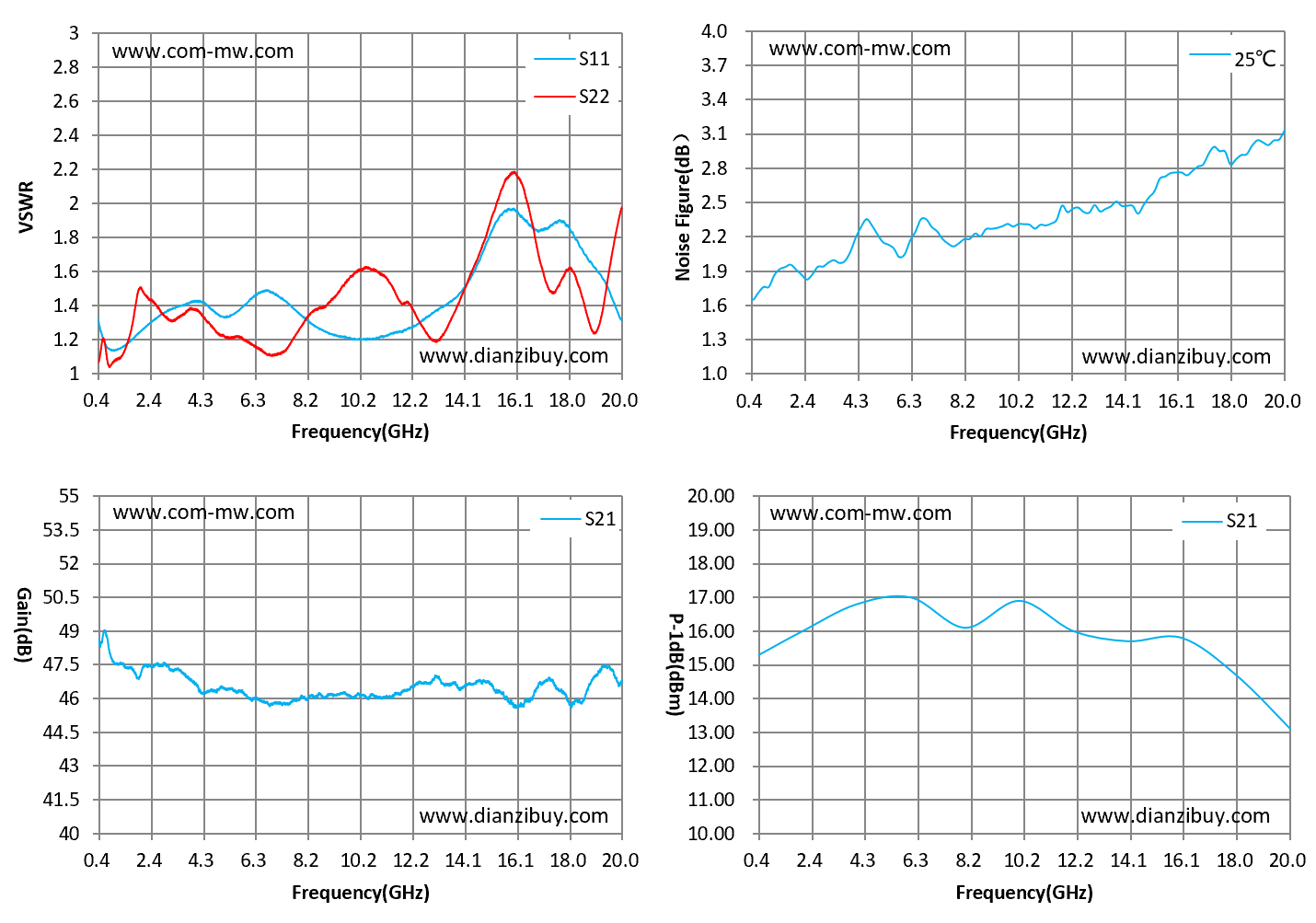

F(GHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
0.4 | 15.3 | 1.65 | 1.29 | 1.07 | 48.4 |
2 | 16 | 1.86 | 1.25 | 1.49 | 47.3 |
4 | 16.8 | 2.06 | 1.42 | 1.35 | 46.7 |
6 | 17 | 2.04 | 1.43 | 1.16 | 45.8 |
8 | 16.1 | 2.14 | 1.32 | 1.3 | 45.9 |
10 | 16.9 | 2.28 | 1.2 | 1.6 | 46.1 |
12 | 16 | 2.41 | 1.26 | 1.36 | 46.5 |
14 | 15.7 | 2.46 | 1.53 | 1.55 | 46.6 |
16 | 15.8 | 2.76 | 1.94 | 2.15 | 45.7 |
18 | 14.7 | 2.94 | 1.82 | 1.6 | 45.8 |
20 | 13.1 | 3.13 | 1.31 | 1.97 | 46.1 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
