产品
滤波器
通带频率 18~40GHz,16-17GHz≥20dB,15-16GHz≥45dB,2.92
- ZBF5-C29-22G-1908
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 40 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | 16-17 | GHz≥ | 20 | dB | ||
| 带外抑制 | 15-16 | GHz≥ | 45 | dB | ||
| 带外抑制 | 14-15 | GHz≥ | 58 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 70 | dB | ||
| 带外抑制 | 43.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 2.2 |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 10.00 | 142.00 | 213.77 | -75.17 | -75.17 | -9.63 |
| 12.86 | 105.50 | 111.59 | -90.14 | -90.14 | -0.66 |
| 15.71 | 37.11 | 39.59 | -55.42 | -55.42 | 0.14 |
| 18.57 | 1.05 | 1.08 | -0.43 | -0.43 | 0.50 |
| 21.43 | 1.33 | 1.33 | -0.51 | -0.51 | 0.31 |
| 24.29 | 1.53 | 1.57 | -0.71 | -0.71 | 0.29 |
| 27.14 | 1.19 | 1.22 | -0.52 | -0.52 | 0.27 |
| 30.00 | 1.47 | 1.51 | -0.72 | -0.72 | 0.25 |
| 32.86 | 1.32 | 1.29 | -0.18 | -0.18 | 0.28 |
| 35.71 | 1.89 | 1.88 | -0.56 | -0.56 | 0.26 |
| 38.57 | 1.65 | 1.65 | -0.85 | -0.85 | 0.31 |
| 41.43 | 23.58 | 26.90 | -20.75 | -20.75 | 0.20 |
| 44.29 | 123.39 | 76.14 | -44.07 | -44.07 | 0.06 |
| 47.14 | 25.88 | 39.44 | -43.37 | -43.37 | 0.11 |
| 50.00 | 16.45 | 18.48 | -35.05 | -35.05 | 0.08 |

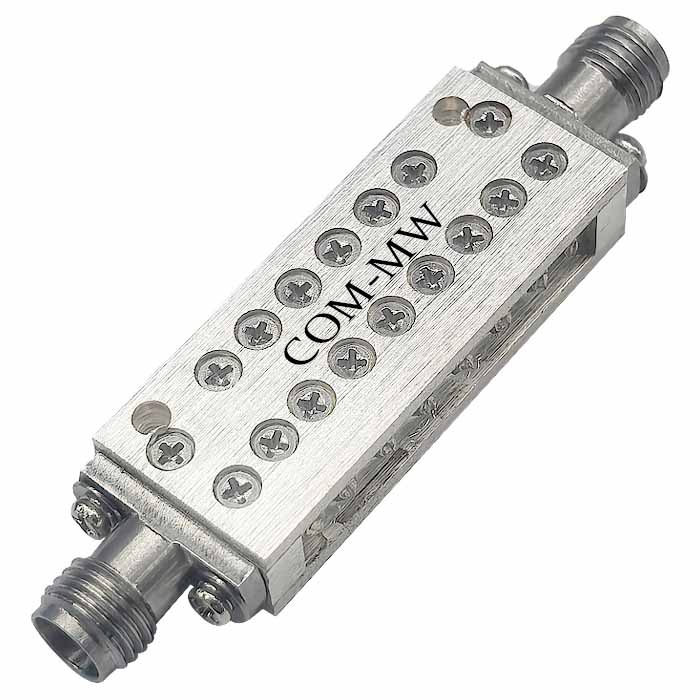

参考实物图

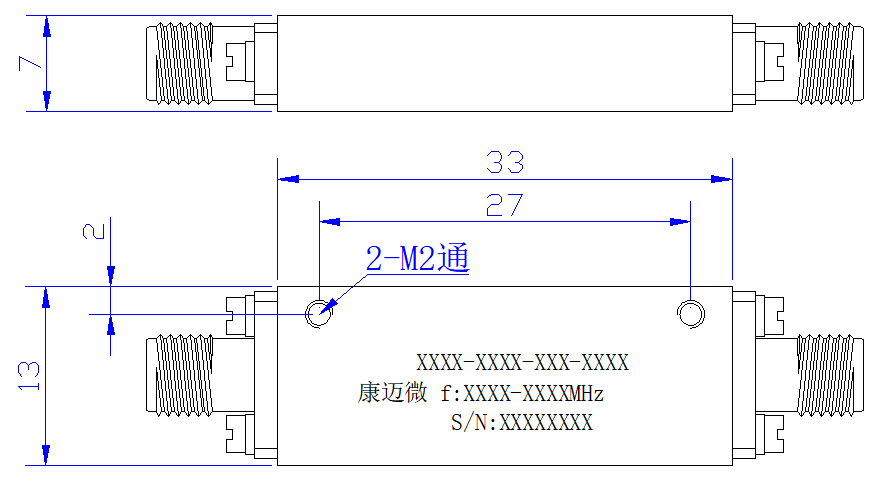

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
