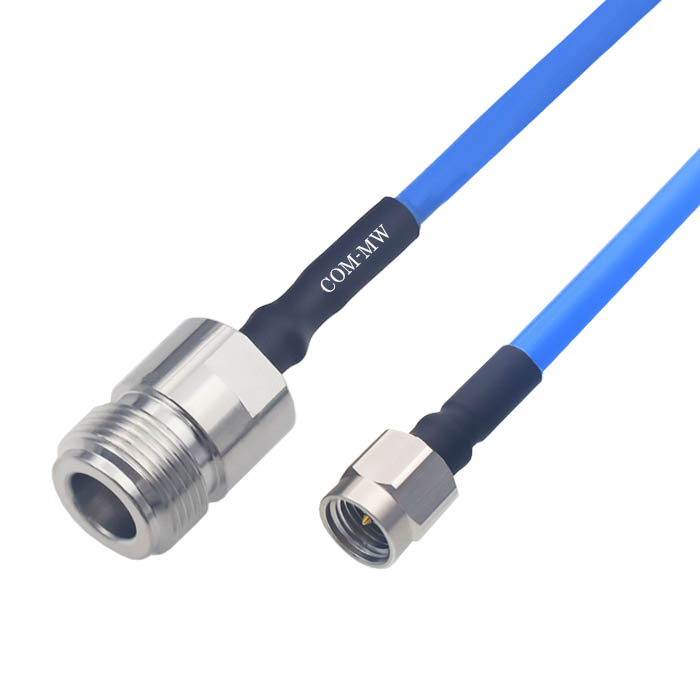

DC~18GHz, 半柔互联, 500mm, N-K, SMA-J
高性价比半柔互联电缆组件。
指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
频率范围 | DC | ~ | 18 | GHz | |
插入损耗 | DC-18 | 1.41 | 1.54 | dB | |
驻波 | DC-18 | 1.26 | 1.38 | dB |
电缆类别 | 半柔互联电缆组件 |
长度 | 500mm |
接口一 | N-K铜镀镍 |
接口二 | SMA-J不锈钢 |
阻抗 | 50Ω |
工作温度 | -40~+85℃设计保证 |
存储温度 | -40~+85℃设计保证 |
A | 50 | mm | C1 | 20.0 | mm |
B | 4.2 | mm | W1 | 21.4 | mm |
T | 13 | mm |
频率 | 插损 | 输入驻波 | 输出驻波 |
100 | 0.05 | 1.01 | 1.01 |
1000 | 0.21 | 1.03 | 1.02 |
1500 | 0.42 | 1.04 | 1.03 |
2500 | 0.53 | 1.05 | 1.04 |
4000 | 0.63 | 1.06 | 1.06 |
5000 | 0.69 | 1.08 | 1.07 |
6000 | 0.72 | 1.09 | 1.08 |
7000 | 0.79 | 1.11 | 1.09 |
8000 | 0.90 | 1.12 | 1.10 |
9000 | 1.03 | 1.13 | 1.11 |
10000 | 1.10 | 1.15 | 1.13 |
12000 | 1.16 | 1.17 | 1.16 |
14000 | 1.21 | 1.16 | 1.17 |
16000 | 1.36 | 1.19 | 1.20 |
18000 | 1.44 | 1.20 | 1.21 |
1 | 建议安装半径大于10mm |
