低噪声放大器
20000~22000MHz, 增益40dB, 噪声系数4dB, P-1dB功率10dBm, 2.92
- DLNA7-20-22G-716
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20000 | ~ | 22000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 噪声系数 | 4 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(GHz) | P-1(dBm) | NF(dB） | S11VSWR | S22VSWR | Gain(dB) |
| 20 | 13.9 | 3.02 | 1.58 | 1.49 | 42.8 |
| 20.2 | 14.1 | 2.95 | 1.56 | 1.39 | 43.01 |
| 20.4 | 14.2 | 2.92 | 1.54 | 1.31 | 43.1 |
| 20.6 | 14.2 | 2.88 | 1.52 | 1.24 | 43.2 |
| 20.8 | 14.3 | 2.72 | 1.48 | 1.21 | 43.3 |
| 21 | 14.2 | 2.66 | 1.45 | 1.22 | 43.5 |
| 21.2 | 14.2 | 2.62 | 1.41 | 1.27 | 43.4 |
| 21.4 | 14.1 | 2.67 | 1.36 | 1.37 | 43.5 |
| 21.6 | 14.1 | 2.7 | 1.32 | 1.47 | 43.4 |
| 21.8 | 14.2 | 2.72 | 1.31 | 1.59 | 43.2 |
| 22 | 14.1 | 2.67 | 1.34 | 1.74 | 42.9 |

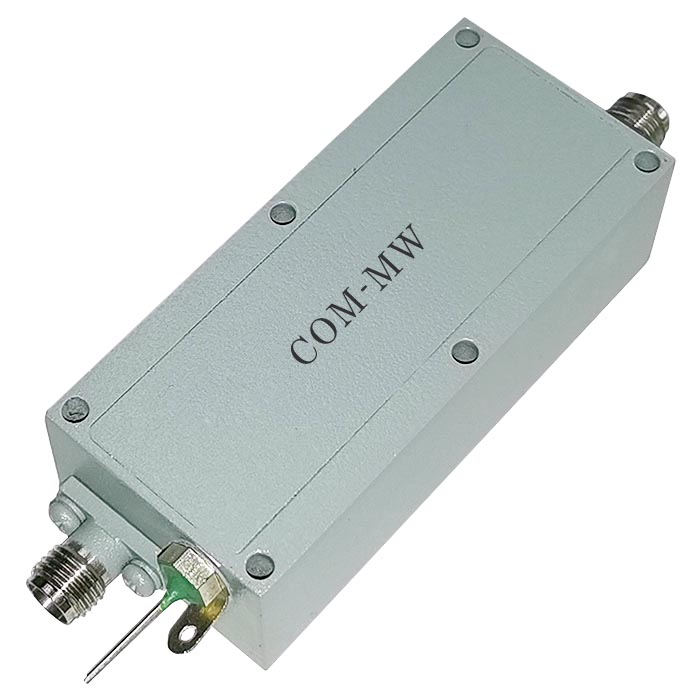

参考实物图

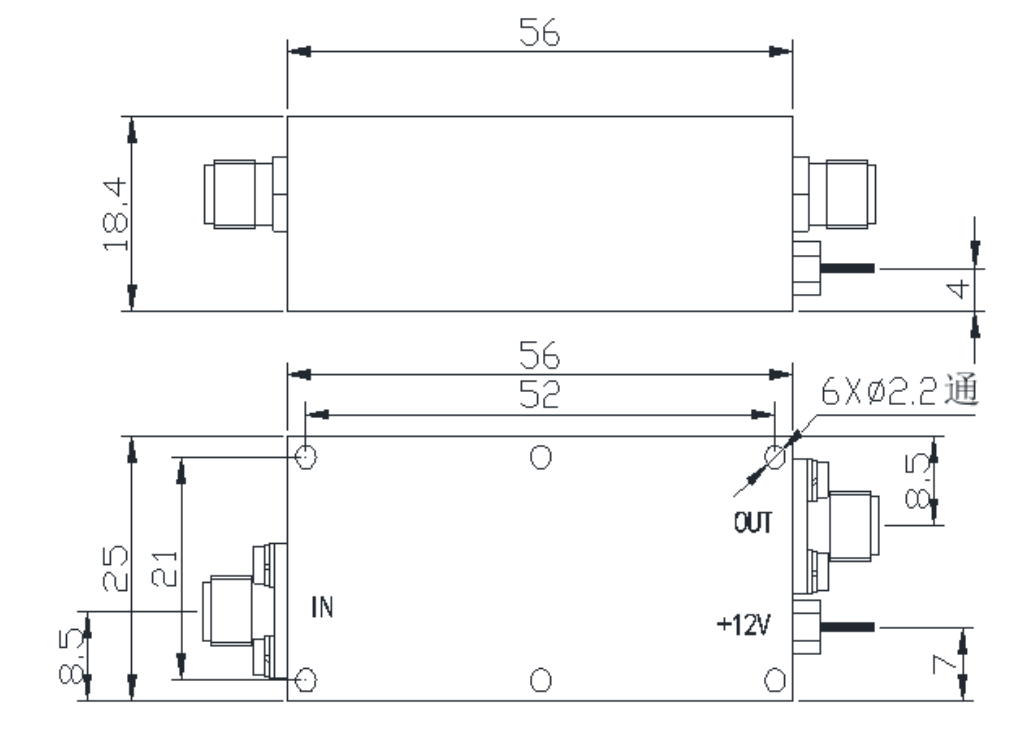

外形结构图（mm）

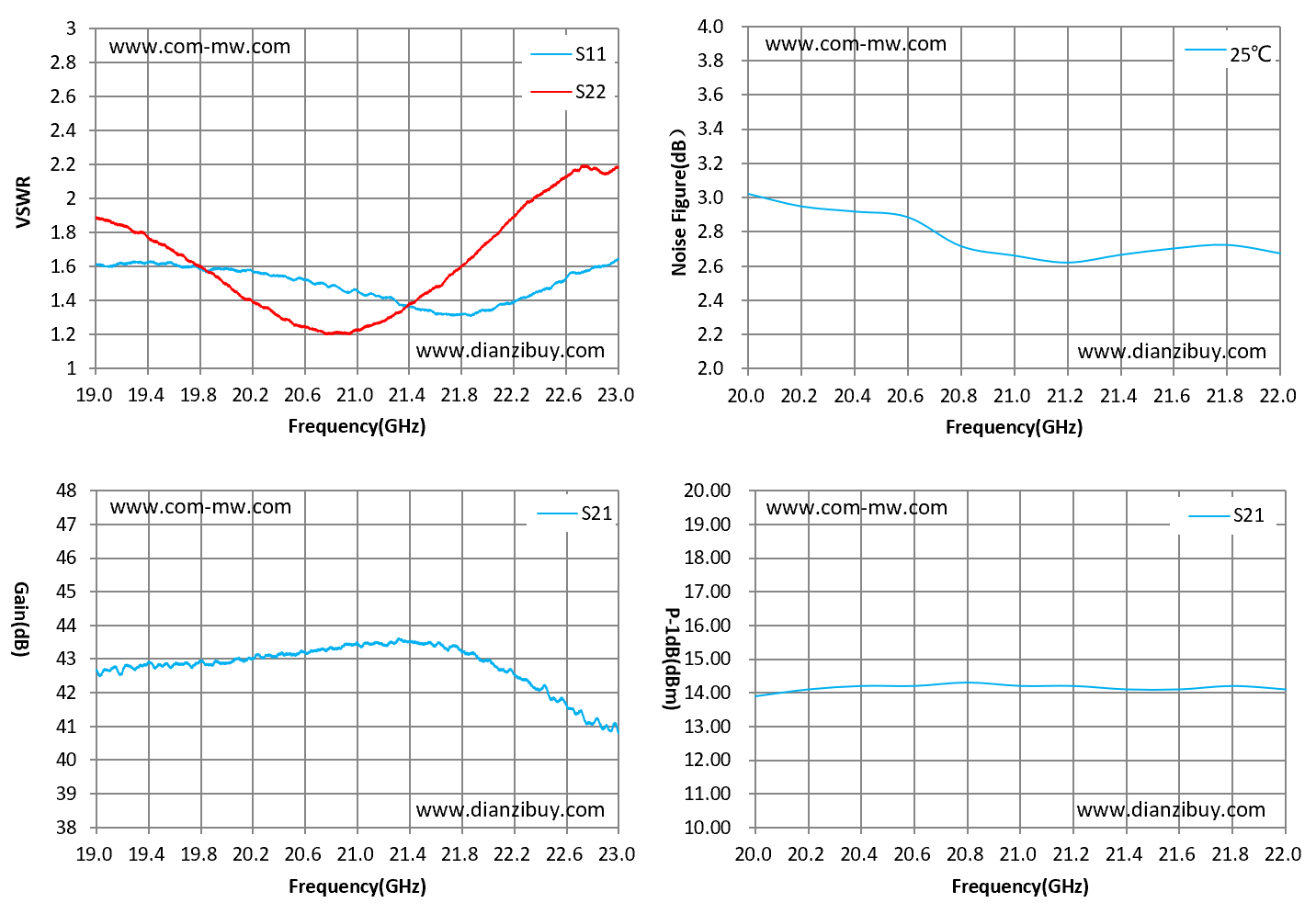

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
