产品
电桥
225~1000MHz,75W,90°电桥,SMA,工业级
- ZHC8-225-1000-4286
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 225 | ~ | 1000 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 75W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 本导 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S31 损耗 dB | S41 损耗 dB | S21 隔离 dB | Phase 相位 ° |
| 10 | 1.02 | 1.02 | 1.01 | 1.02 | -0.09 | -25.1 | -50.4 | -89.4 |
| 95 | 1.03 | 1.01 | 1.02 | 1.01 | -1.16 | -6.9 | -33.2 | -89.7 |
| 180 | 1.01 | 1.01 | 1.02 | 1.01 | -2.65 | -3.8 | -34.3 | -89.6 |
| 265 | 1.06 | 1.02 | 1.06 | 1.01 | -3.62 | -2.9 | -44.3 | -89.4 |
| 350 | 1.11 | 1.06 | 1.11 | 1.03 | -3.92 | -2.8 | -36.4 | -88.8 |
| 435 | 1.13 | 1.10 | 1.15 | 1.05 | -3.77 | -3.1 | -29.7 | -88 |
| 520 | 1.10 | 1.14 | 1.16 | 1.09 | -3.48 | -3.5 | -27 | -87.1 |
| 605 | 1.05 | 1.17 | 1.12 | 1.16 | -3.34 | -3.7 | -27.6 | -86.5 |
| 690 | 1.05 | 1.16 | 1.05 | 1.20 | -3.46 | -3.6 | -32.4 | -86.5 |
| 775 | 1.08 | 1.13 | 1.02 | 1.18 | -3.71 | -3.4 | -58 | -87.2 |
| 860 | 1.06 | 1.07 | 1.07 | 1.11 | -3.82 | -3.4 | -32.2 | -88.4 |
| 945 | 1.12 | 1.01 | 1.15 | 1.07 | -3.52 | -3.9 | -26.1 | -90.4 |
| 1030 | 1.35 | 1.10 | 1.33 | 1.19 | -2.78 | -5.5 | -21.2 | -94.2 |
| 1115 | 1.68 | 1.30 | 1.64 | 1.32 | -1.97 | -10.3 | -17.2 | -105 |
| 1200 | 1.77 | 1.58 | 1.83 | 1.39 | -1.58 | -18.2 | -16.4 | 163.6 |

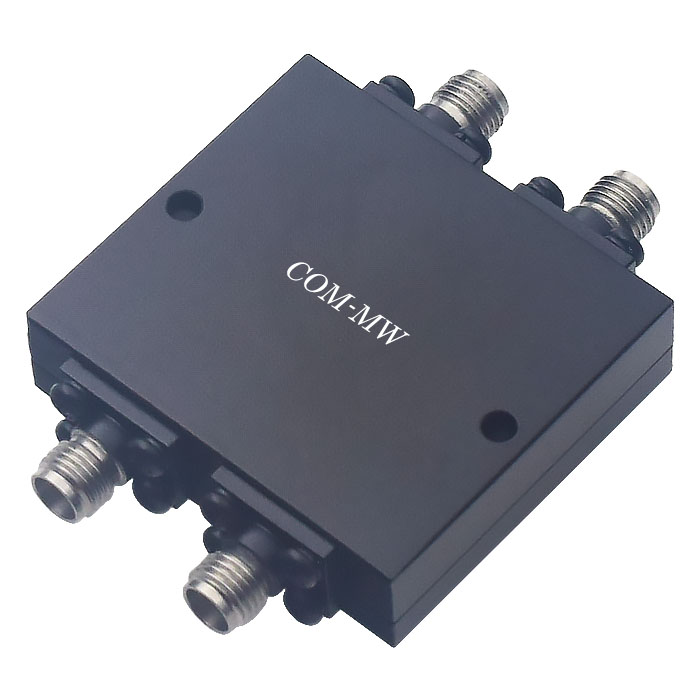

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
