低噪声放大器
6000~12000MHz,增益 60dB,噪声系数 2dB,P-1dB功率 10dBm,SMA
- DLNA8-6000-12000-4262
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6000 | ~ | 12000 | MHz |
| 增益 | 58 | 60 | 62 | dB |
| 衰减范围 | 0 | 60 | dB | |
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm | ||
| TTL Voltage Control | 0 | 2.5 | V | |
| Setting Time | 2 | us |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 500mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | Reach /RoHS Compliance, CE Self Declaration |
典型测试数据
| Frequency | S11 | S22 | GAIN | Attenuation(TTL1=0V;TTTL2=2.5V) | Attenuation(TTL1=2.5V;TTL2=0V ) | Noise |
| GHz | VSWR | VSWR | dB | dB | dB | dB |
| 4 | 1.50 | 2.81 | 55.44 | 24.92 | 24.91 | 1.76 |
| 5 | 1.52 | 1.9 | 58.66 | 24.02 | 23.96 | 1.21 |
| 6 | 1.45 | 1.33 | 59.73 | 24.56 | 24.5 | 1.30 |
| 7 | 1.33 | 1.2 | 60.25 | 24.71 | 24.64 | 1.19 |
| 8 | 1.21 | 1.36 | 60.52 | 24.61 | 24.69 | 1.32 |
| 9 | 1.18 | 1.26 | 60.8 | 23.83 | 23.97 | 1.31 |
| 10 | 1.42 | 1.09 | 60.57 | 22.53 | 22.61 | 1.45 |
| 11 | 1.83 | 1.18 | 60.22 | 22.1 | 22.08 | 1.4 |
| 12 | 1.82 | 1.3 | 60.45 | 22.34 | 22.32 | 1.49 |
| 13 | 1.81 | 1.36 | 61 | 22.64 | 22.64 | 1.61 |
| 14 | 2.02 | 1.43 | 61.17 | 22.53 | 22.51 | 1.47 |
| 15 | 1.83 | 1.52 | 60.38 | 21.23 | 21.16 | 1.73 |
| 16 | 1.80 | 1.74 | 60.21 | 20.26 | 20.26 | 1.63 |
| 17.00 | 1.82 | 1.94 | 59.17 | 17.85 | 17.78 | 2.04 |
| 18.00 | 1.68 | 2.15 | 58.74 | 18.05 | 17.76 | 1.73 |

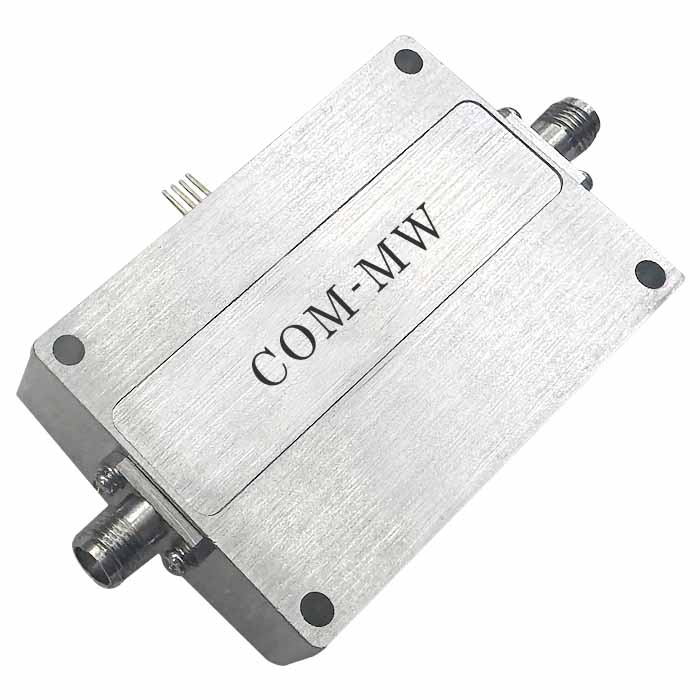

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
