产品
低噪声放大器
20~6000MHz,增益 42dB,噪声系数 dB,P-1dB功率 26dBm,SMA
- DLNA8-1-6000-9490
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 6000 | MHz |
| 增益 | 42 | 45 | dB | |
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 1.8 | |||
| P-1dB功率 | 26 | dBm | ||
| 饱和功率 | 28 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| OIP3 | 30 | dBm |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 700mA |
| 工作温度 | -30~+60℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 功率 dBm | Psat 功率 dBm |
| 0.02 | 3.87 | 1.90 | 48.39 | 3.50 | 28.07 | 29.39 |
| 0.59 | 1.13 | 1.70 | 48.24 | 1.03 | 28.00 | 29.09 |
| 1.16 | 1.22 | 1.76 | 47.93 | 1.18 | 28.18 | 29.17 |
| 1.73 | 1.34 | 1.80 | 47.52 | 1.12 | 28.30 | 29.22 |
| 2.30 | 1.50 | 1.73 | 47.40 | 1.41 | 28.40 | 29.17 |
| 2.87 | 1.57 | 1.65 | 47.05 | 1.30 | 28.59 | 29.18 |
| 3.44 | 1.63 | 1.59 | 46.74 | 1.23 | 28.54 | 29.18 |
| 4.01 | 1.72 | 1.53 | 46.44 | 1.53 | 28.82 | 29.31 |
| 4.58 | 1.79 | 1.42 | 45.99 | 1.64 | 28.54 | 29.16 |
| 5.15 | 1.95 | 1.34 | 45.35 | 1.65 | 28.71 | 29.22 |
| 5.72 | 2.18 | 1.25 | 44.84 | 2.08 | 28.80 | 29.26 |
| 6.29 | 2.40 | 1.16 | 43.88 | 2.33 | 28.97 | 29.34 |
| 6.86 | 2.80 | 1.14 | 42.08 | 2.39 | 29.07 | 29.41 |
| 7.43 | 3.46 | 1.15 | 39.66 | 2.99 | 28.89 | 29.32 |
| 8.00 | 4.17 | 1.12 | 37.01 | 3.66 | 28.74 | 29.29 |

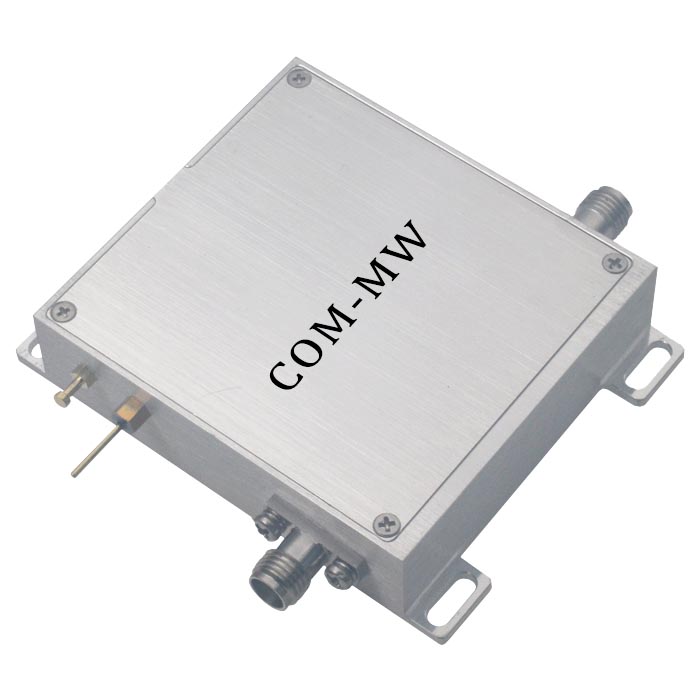

参考实物图

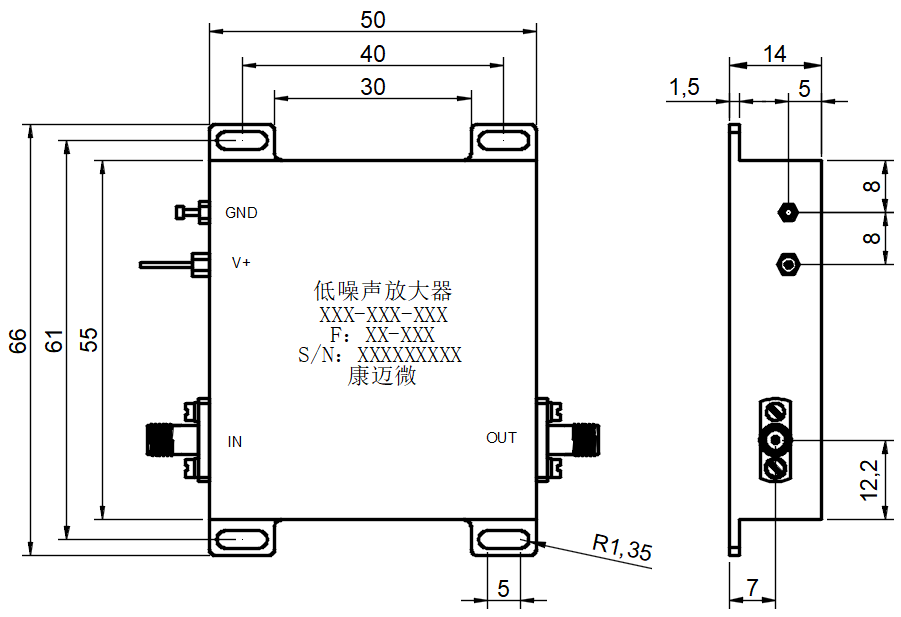

外形结构图（mm）

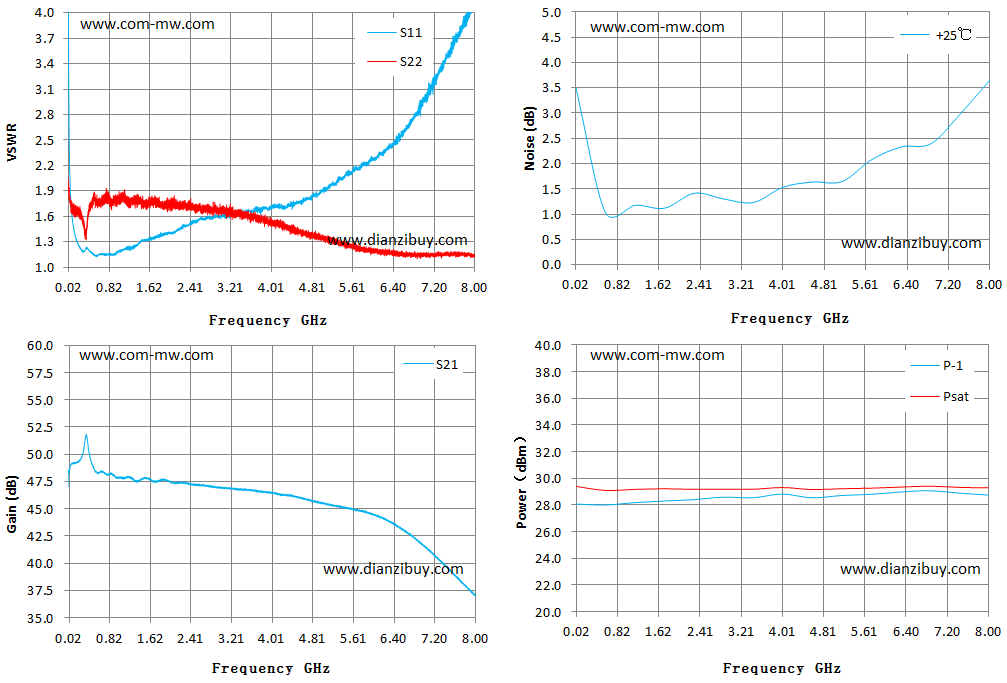

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
