开关
20~3000MHz,单刀四掷 ,吸收式,100ns,SMA
- DSW8-4R20-3000-1091
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 3000 | MHz |
| 插入损耗 | 1.6 | 2.1 | dB | |
| 隔离度 | 60 | 80 | dB | |
| 驻波比 | 1.3 | 1.5 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S03 损耗 dB | S12 隔离 dB |
| 20 | 1.18 | 1.22 | -1.6 | -1.74 | -84.52 |
| 247 | 1.19 | 1.2 | -0.88 | -0.91 | -87.55 |
| 474 | 1.2 | 1.19 | -0.9 | -0.92 | -86.67 |
| 701 | 1.2 | 1.18 | -0.94 | -0.95 | -86.82 |
| 929 | 1.21 | 1.16 | -1.02 | -1.01 | -87.41 |
| 1156 | 1.21 | 1.14 | -1.05 | -1.04 | -85.35 |
| 1383 | 1.2 | 1.13 | -1.12 | -1.11 | -86.71 |
| 1610 | 1.18 | 1.11 | -1.23 | -1.24 | -86.37 |
| 1837 | 1.15 | 1.11 | -1.37 | -1.33 | -86.77 |
| 2064 | 1.12 | 1.12 | -1.33 | -1.29 | -86.91 |
| 2291 | 1.1 | 1.14 | -1.4 | -1.31 | -87.59 |
| 2519 | 1.09 | 1.17 | -1.4 | -1.35 | -86.6 |
| 2746 | 1.13 | 1.22 | -1.55 | -1.39 | -85.63 |
| 2973 | 1.22 | 1.32 | -1.6 | -1.46 | -84.31 |
| 3200 | 1.29 | 1.4 | -1.79 | -1.53 | -83.91 |

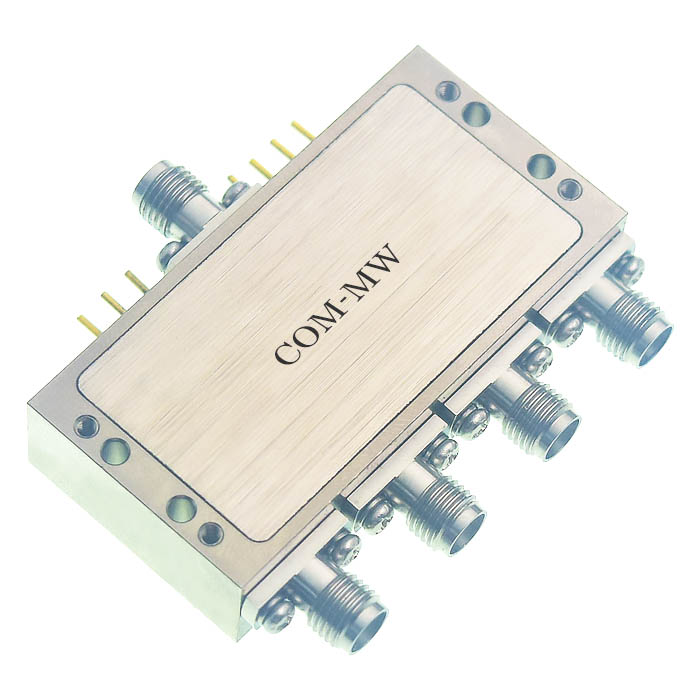

参考实物图

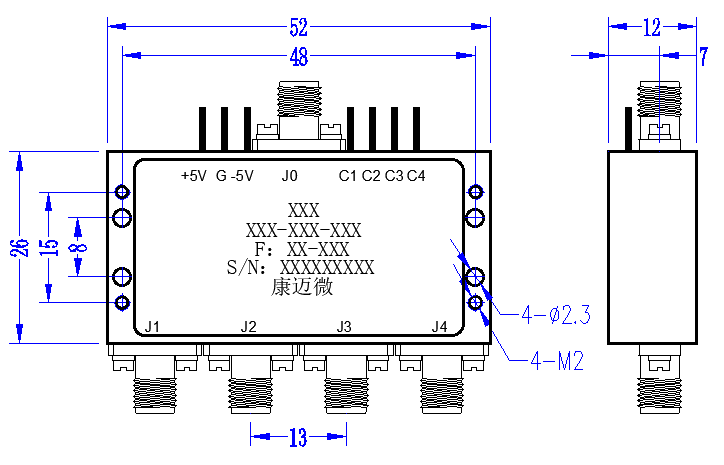

外形结构图（mm）

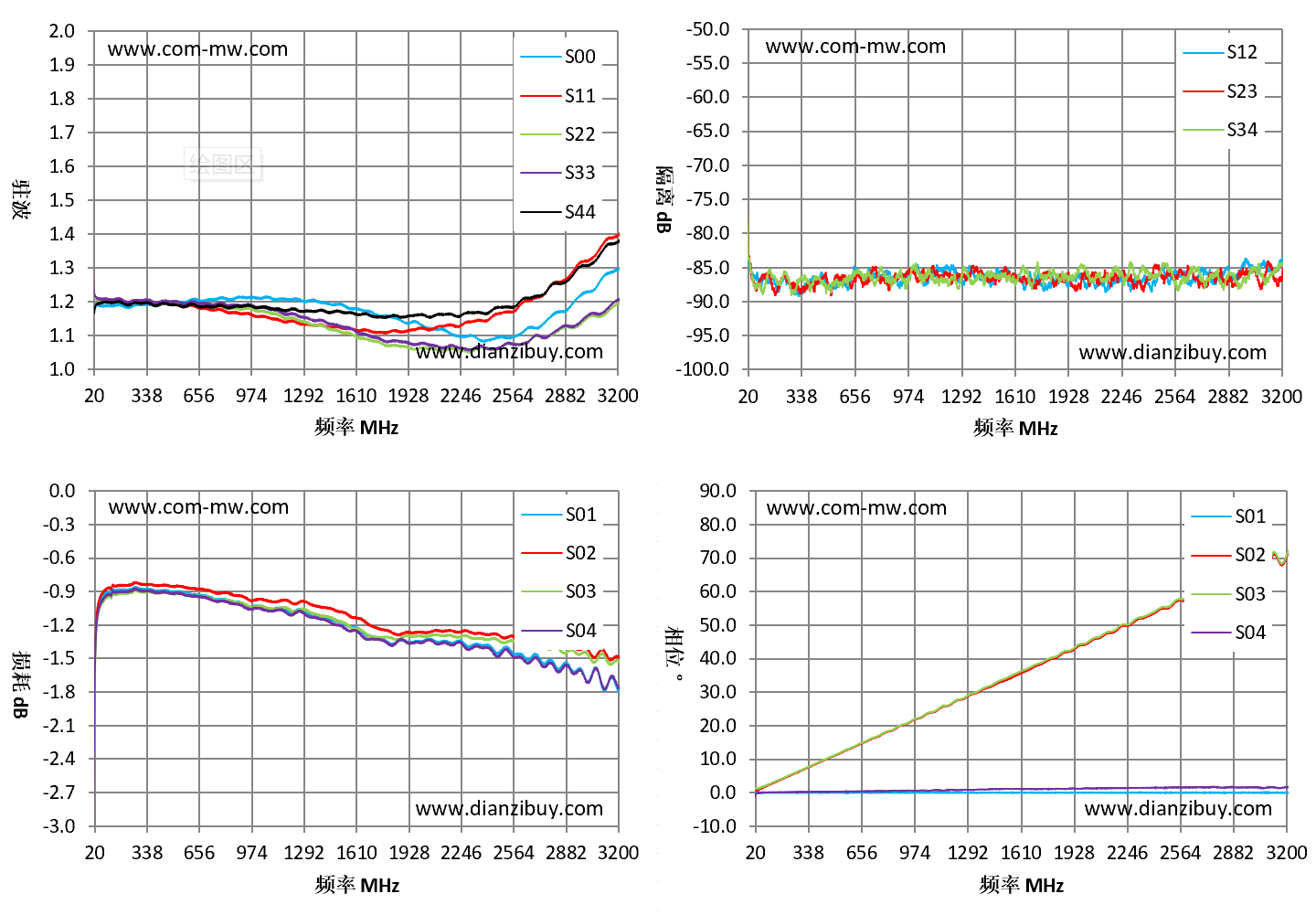

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
