阻带频率1710~1735MHz, ≥60dB, 通带频率DC~1695MHz, 1750~6000MHz, N
高矩形系数,低损耗,大功率容量
参数 | / | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
阻带频率 | 1710 | ~ | 1735 | MHz | |
阻带抑制 | ≥ | 60 | dB | ||
通带频率 | DC | ~ | 1695 | MHz | |
通带频率 | 1750 | ~ | 6000 | MHz | |
通带损耗 | 2.5 | dB | |||
通带驻波 | 1.8 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |
阻抗 | 50Ω |
表面 | 黑色烤漆 |
功率容量 | 150W设计保证 |
工作温度 | -10~+50℃设计保证 |

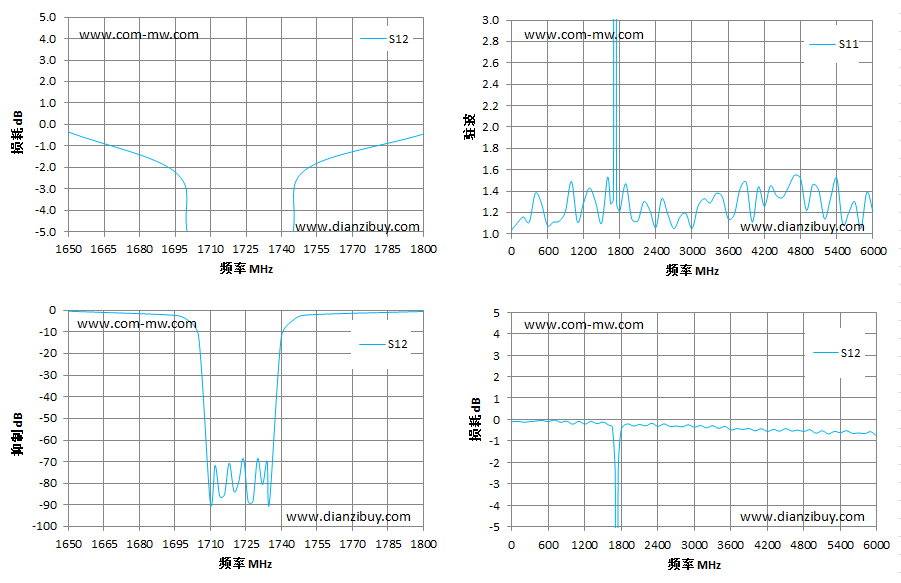

频率 MHz | S12 损耗 dB | S11 驻波 |
---|---|---|
1650 | -0.35 | 1.28 |
1695 | -2.21 | 1.32 |
1700 | -4.1 | 5.38 |
1705 | -11.47 | 13.46 |
1710 | -88.66 | 35.6 |
1716 | -85.18 | 34.67 |
1720 | -83.70 | 41.45 |
1722 | -79.21 | 34.88 |
1726 | -88.48 | 39.63 |
1730 | -68.43 | 38.45 |
1735 | -88.54 | 47.94 |
1740 | -12.11 | 12.77 |
1745 | -4.48 | 4.31 |
1750 | -2.11 | 1.28 |
1800 | -0.44 | 1.21 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
