产品
电桥
1~30MHz, 3W, 90°功分器, 表面贴装
- ZHC8-1-30-2618
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 30 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 18 | 23 | dB | |
| 驻波比 | 1.8 | |||
| 幅度平衡 | 0.7 | dB | ||
| 相位平衡 | ±8 | ° |
其它参数
| 功率容量 | 3W |
| 相位 | 90°功分器 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 2 | |
| 输出端口0° | 6 | |
| 输出端口90° | 9 | |
| 其他端口 | 接地 |

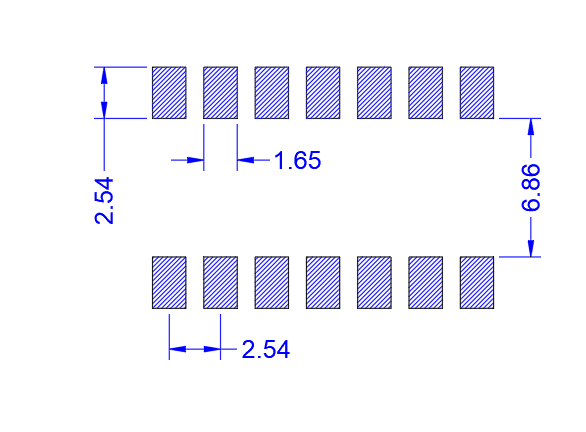

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.2 | -3.32 | -3.47 | -82.77 | -20.17 |
| 5 | 1.28 | -3.22 | -3.27 | -87.52 | -31.55 |
| 8 | 1.41 | -3.6 | -3.64 | -87.71 | -38.14 |
| 12 | 1.5 | -3.64 | -3.67 | -90.65 | -45.38 |
| 15 | 1.53 | -3.72 | -3.74 | -91.85 | -47.51 |
| 19 | 1.54 | -3.75 | -3.79 | -91.9 | -46 |
| 22 | 1.54 | -3.75 | -3.8 | -91.1 | -44.32 |
| 26 | 1.51 | -3.78 | -3.87 | -89.38 | -42.1 |
| 29 | 1.48 | -3.78 | -3.9 | -87.84 | -40.68 |
| 33 | 1.42 | -3.75 | -3.91 | -85.58 | -39.13 |
| 36 | 1.38 | -3.78 | -3.97 | -83.94 | -38.11 |
| 40 | 1.32 | -3.77 | -4.01 | -81.85 | -36.92 |
| 43 | 1.27 | -3.76 | -4.02 | -80.38 | -36.16 |
| 47 | 1.21 | -3.77 | -4.07 | -78.58 | -35.36 |
| 50 | 1.17 | -77.37 | -34.82 |

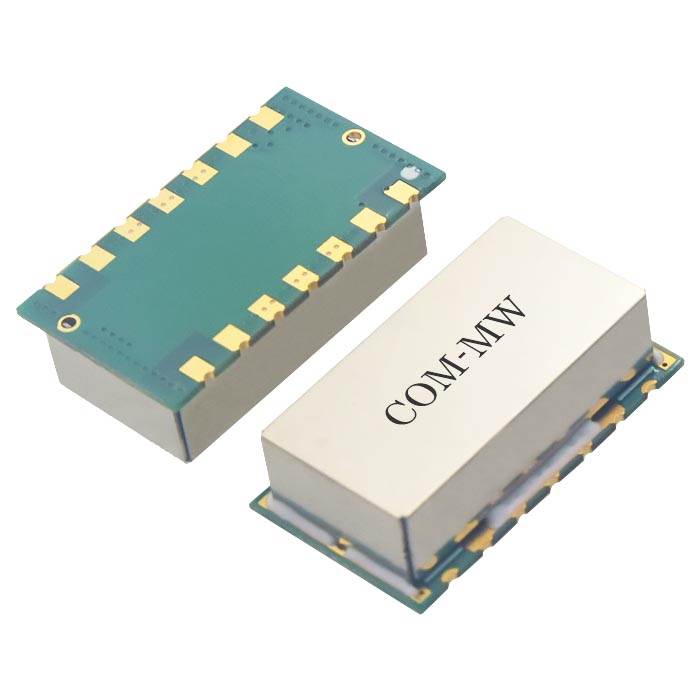

参考实物图

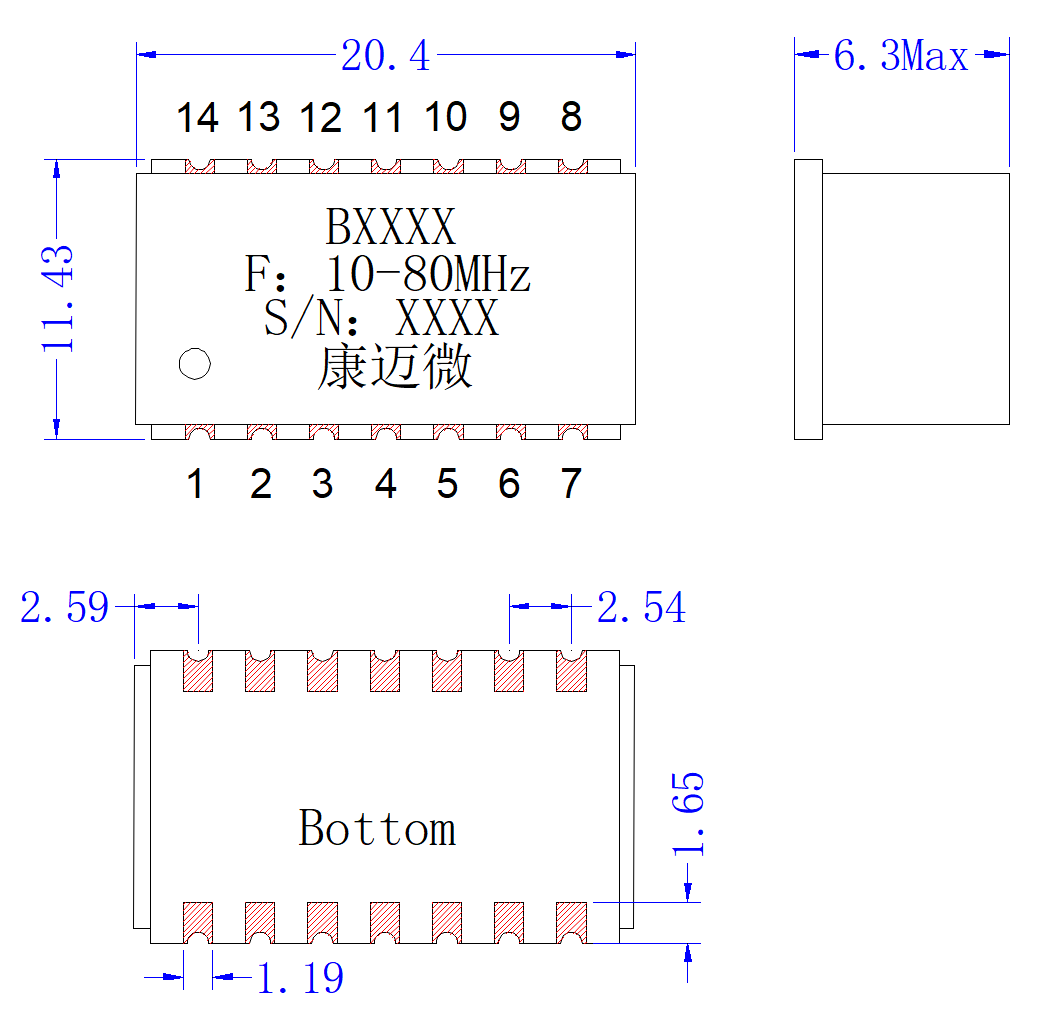

外形结构图（mm）

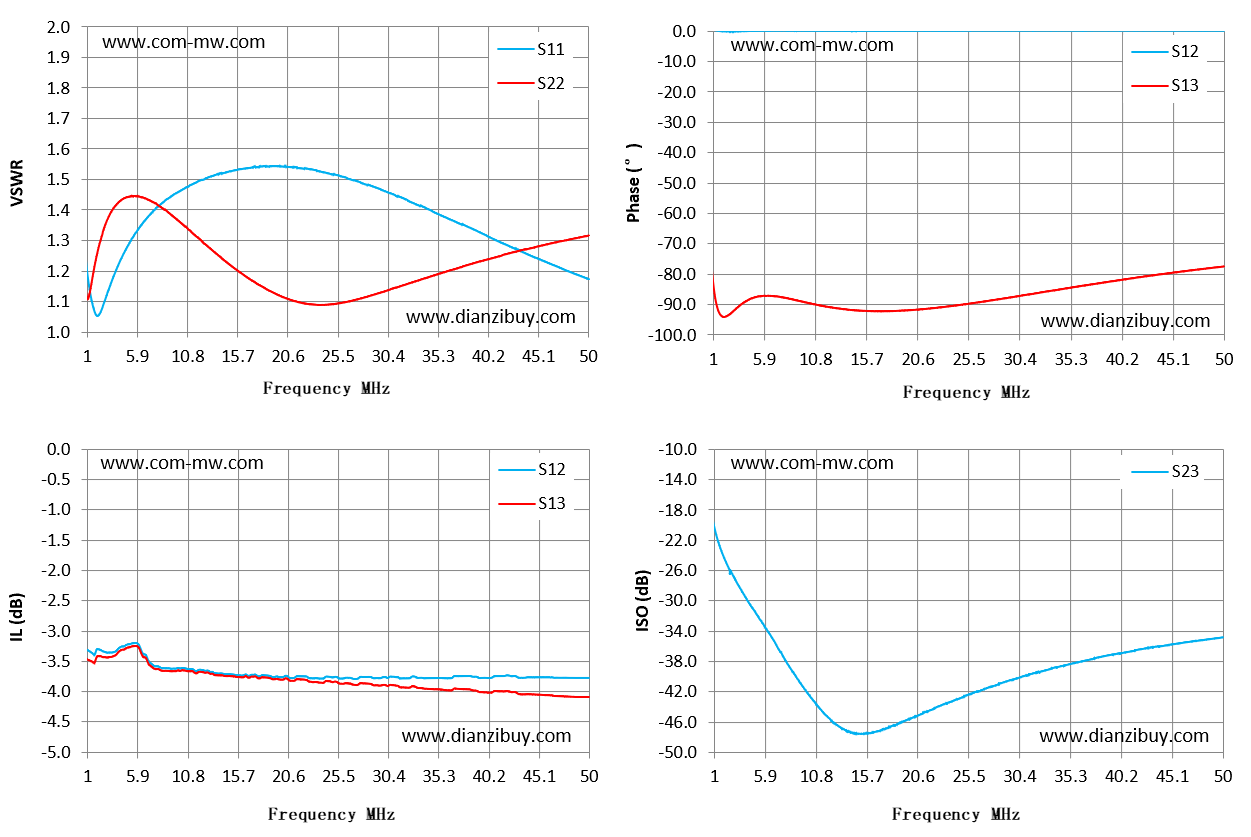

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
