射频开关

DC~40GHz, 单刀双掷 , TTL控制, 反射式, 15ms, 2.92, 12V

  • 1K21240T
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,低损耗。

技术要求

参数 最小 典型 最大 单位
工作频率 DC ~ 40 GHz
插入损耗 0.3@6GHz; 0.5@18GHz;1@40GHz dB
隔离度 70@6GHz; 60@18GHz;50@40GHz dB
驻波比 1.3@6GHz; 1.5@18GHz;2@40GHz

其它参数

开关路数单刀双掷
控制方式TTL控制
开关特性机械反射式开关
开关时间15ms
接口形式2.92-K
接口材质不锈钢
阻抗50Ω
功率容量30W@6GHz;15W@18GHz;5W@40GHz
工作电压+12V
工作电流200mA
工作温度-40~+70℃设计保证
开关寿命100万次

端口定义

公共端口COM
分路端口NO,NC

典型测试数据

频率 GHzS00 驻波S11 驻波S02 损耗 dBS12 隔离 dBS13 相位 °
1.011.02-0.01-71.090.08
3.071.031.03-0.02-82.81-0.06
6.141.081.07-0.08-80.18-0.01
12.291.051.08-0.19-80.531.7
15.361.081.15-0.11-80.571.99
18.431.131.22-0.09-80.232.02
21.51.331.33-0.16-79.72.13
27.641.121.16-0.29-75.832.75
30.711.431.4-0.38-74.963.23
33.791.261.18-0.43-73.853.91
39.931.261.35-0.67-70.275.83
433.632.99-1.7-73.945.45

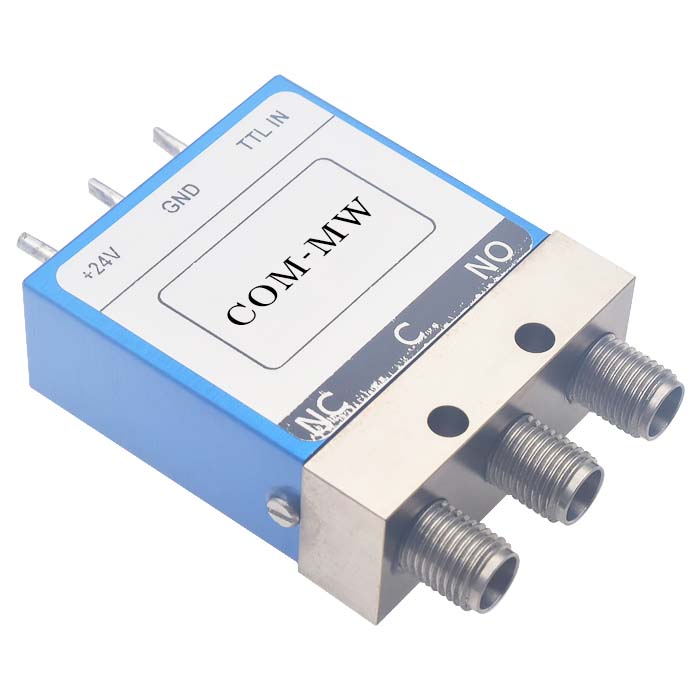

参考实物图

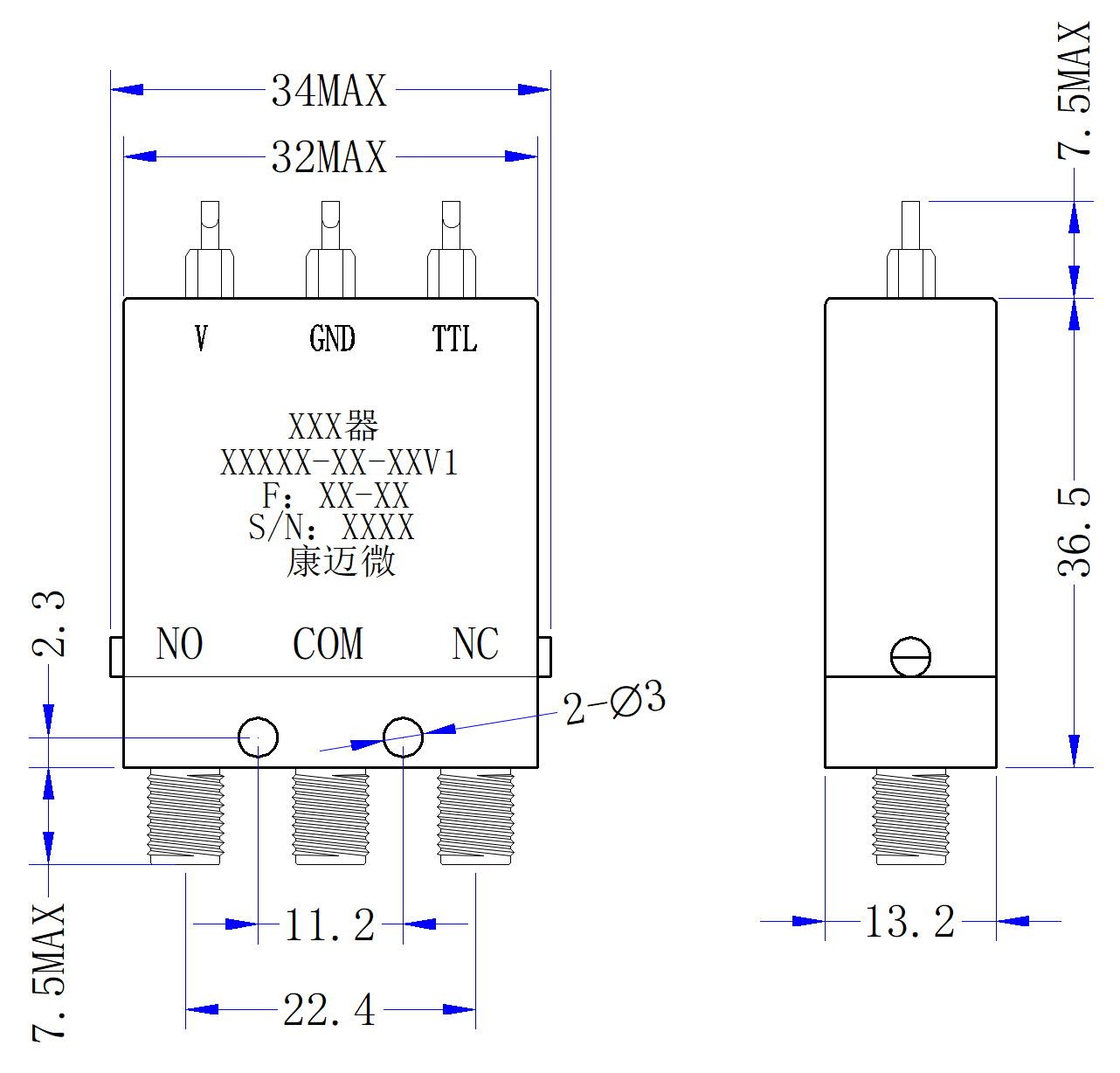

外形结构图(mm)

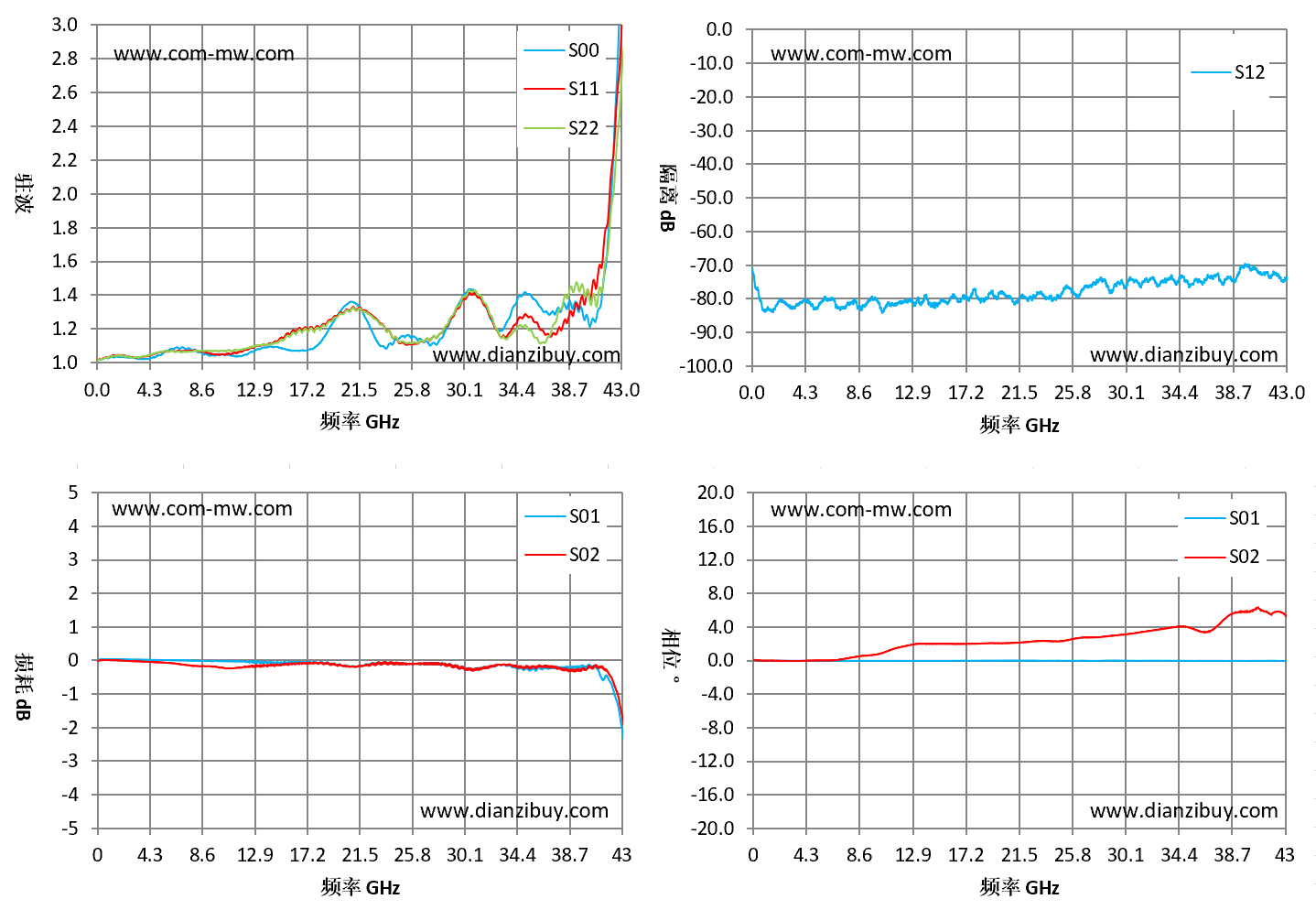

典型测试曲线图

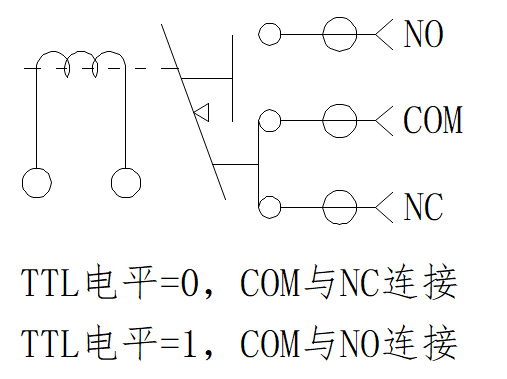

控制电路图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
