功率放大器
4.8~9.2GHz,增益 46dB(正斜率),饱和功率 25dBm,SMA
- DPA8-4.8-9.2G-3664
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4.8 | ~ | 9.2 | GHz |
| 增益 | 46 | dB(正斜率) | ||
| 增益差值 | 5 | dB | ||
| 增益平坦度 | 5 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 24 | dBm | ||
| 饱和功率 | 25 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| 输出三阶交截点 | 35 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 4 | 1.99 | 1.28 | 47.36 | 28.5 | 29.7 | 1.42 |
| 4.43 | 2 | 1.29 | 47.63 | 28.5 | 29.6 | 1.03 |
| 4.86 | 1.97 | 1.27 | 48.09 | 28.6 | 29.7 | 1.39 |
| 5.29 | 1.92 | 1.24 | 48.8 | 28.1 | 29.5 | 1.12 |
| 5.71 | 1.81 | 1.22 | 49.6 | 28.1 | 29.4 | 1.47 |
| 6.14 | 1.7 | 1.22 | 50.26 | 28 | 29.4 | 1.36 |
| 6.57 | 1.59 | 1.2 | 50.88 | 28.2 | 29.4 | 1.44 |
| 7 | 1.53 | 1.19 | 51.42 | 28.1 | 29.5 | 1.44 |
| 7.43 | 1.49 | 1.16 | 52.05 | 28.1 | 29.5 | 1.3 |
| 7.86 | 1.47 | 1.18 | 52.54 | 28.2 | 29.9 | 1.42 |
| 8.29 | 1.51 | 1.21 | 52.91 | 28.3 | 29.4 | 1.32 |
| 8.71 | 1.56 | 1.27 | 53.1 | 28.2 | 29.2 | 1.49 |
| 9.14 | 1.6 | 1.33 | 53.17 | 28.2 | 29.2 | 1.43 |
| 9.57 | 1.64 | 1.37 | 53.27 | 28.3 | 29.6 | 1.64 |
| 10 | 1.68 | 1.14 | 53.21 | 27.9 | 29.6 | 1.55 |

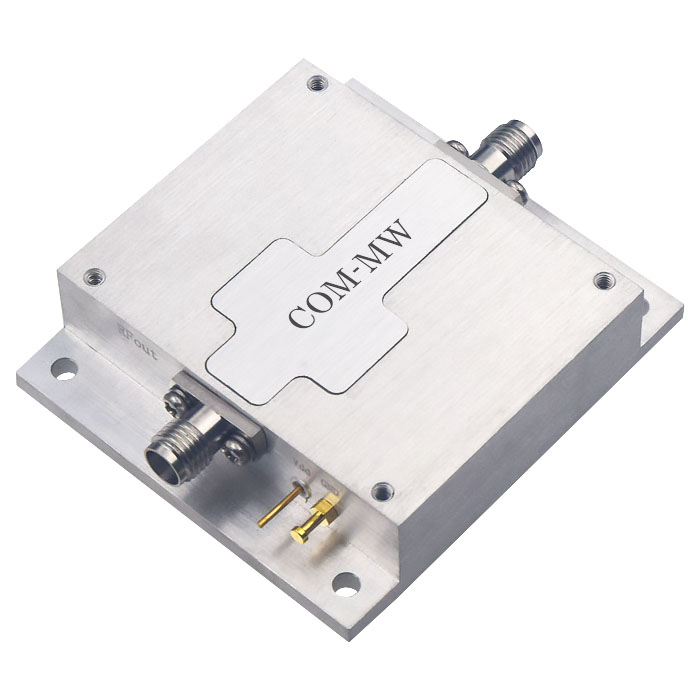

参考实物图

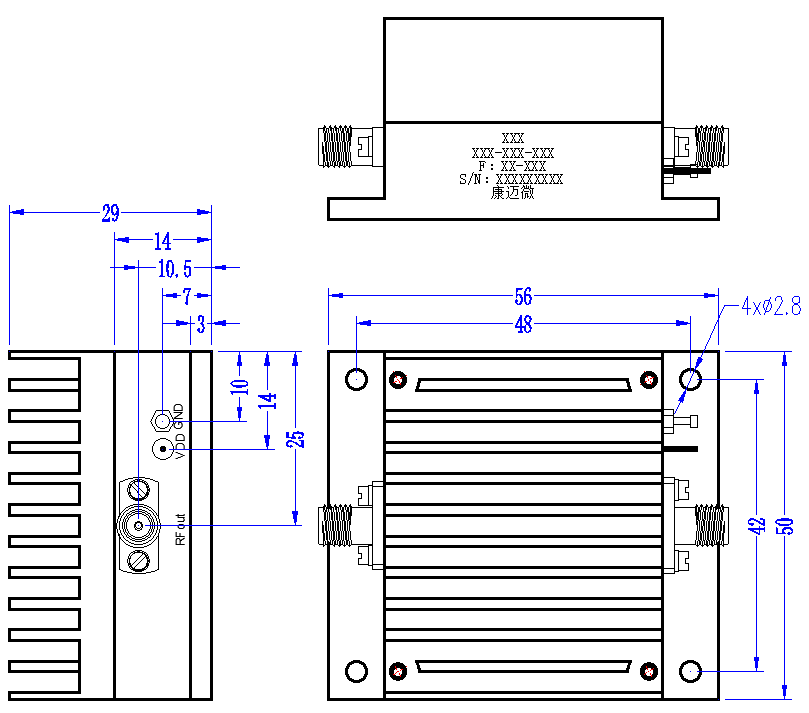

外形结构图

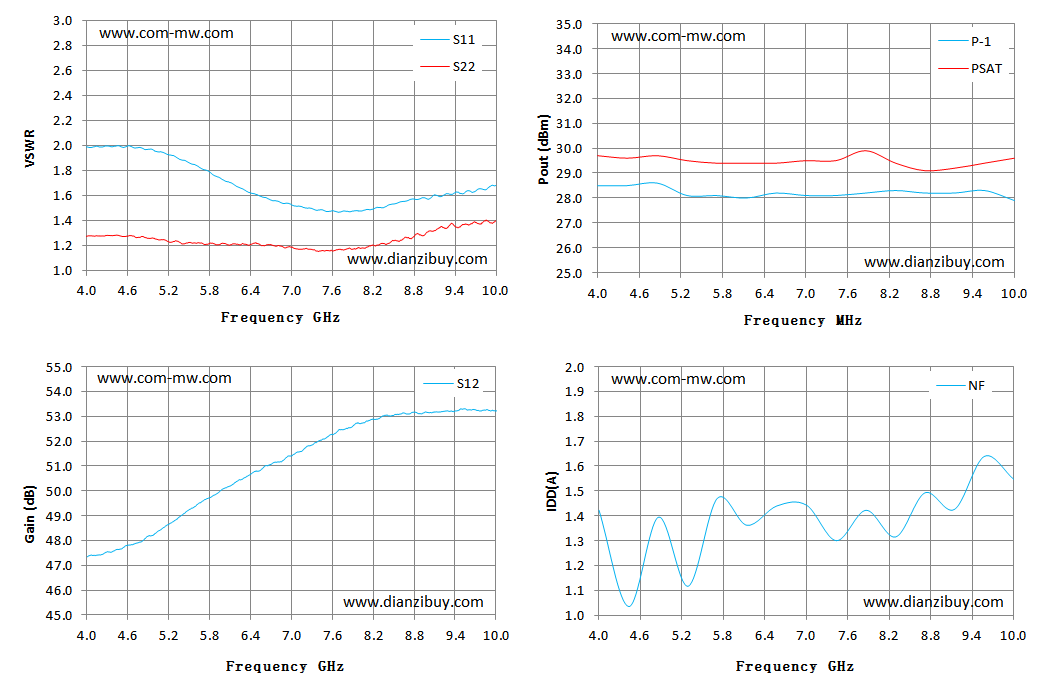

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
增益差值及增益平坦度说明
