产品
开关
DC~18GHz,单刀双掷 ,,反射式,15ns,SMA,+12V,IM3>130dBc
- DSW2-3R0-18G-3335
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.5 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ns |
| 接口形式 | SMA-F or K |
| 接口材质 | 外壳304 |
| 阻抗 | 50Ω |
| 功率容量 | 100W@3GHz；60W@6GHz；40W@18GHzW |
| 工作电压 | +12V |
| 工作电流 | 240mA |
| 工作温度 | -40~+85℃设计保证 |
| 开关寿命 | 100万次 |
| 其它 | 三阶互调≥130dBc设计保证 |

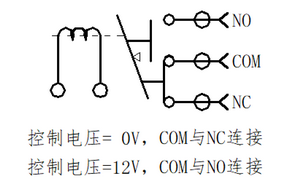

控制电路图
端口定义
| 公共端口 | COM |
| 分路端口 | NO,NC |
典型测试数据

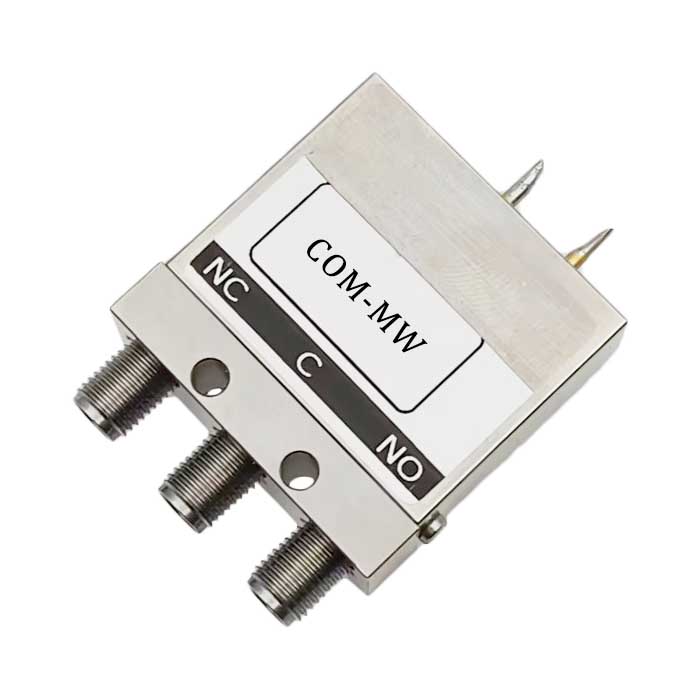

参考实物图

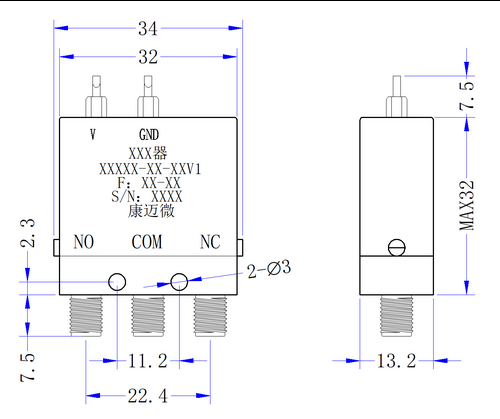

外形结构图（mm）
典型测试曲线图
注意事项
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
