通带频率 DC~700MHz,810-1600MHz≥50dB,表面贴装
- ZLPF5-L0-700-3452
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 700 | MHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 810-1600 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.01 | -0.01 | 0.94 |
| 0.15 | 1.15 | 1.16 | -0.11 | -0.11 | 0.96 |
| 0.29 | 1.13 | 1.14 | -0.16 | -0.16 | 1.10 |
| 0.44 | 1.20 | 1.19 | -0.28 | -0.28 | 1.45 |
| 0.58 | 1.08 | 1.10 | -0.43 | -0.43 | 2.35 |
| 0.72 | 1.22 | 1.08 | -1.68 | -1.68 | 9.12 |
| 0.86 | 43.83 | 47.50 | -69.31 | -69.31 | 9.81 |
| 1.01 | 44.13 | 50.81 | -70.62 | -70.62 | 0.40 |
| 1.15 | 40.29 | 45.40 | -63.16 | -63.16 | 1.02 |
| 1.29 | 38.64 | 40.55 | -62.24 | -62.24 | 0.61 |
| 1.43 | 41.79 | 36.59 | -64.95 | -64.95 | -2.94 |
| 1.57 | 38.42 | 30.82 | -56.42 | -56.42 | 0.05 |
| 1.72 | 33.92 | 25.14 | -46.93 | -46.93 | 0.42 |
| 1.86 | 29.54 | 19.67 | -43.81 | -43.81 | 0.05 |
| 2.00 | 20.41 | 14.45 | -28.44 | -28.44 | 3.47 |
参考实物图
外形结构图（mm）

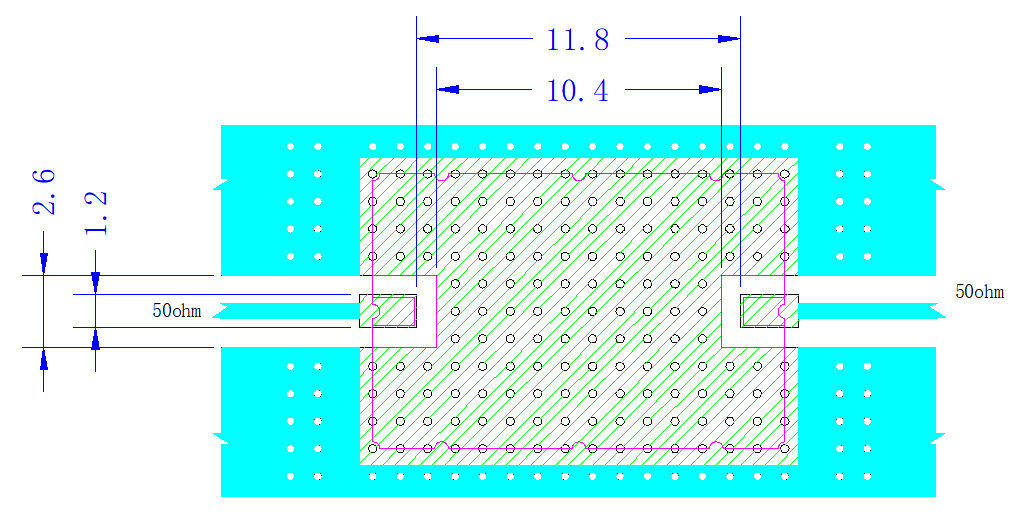

建议PCB布局图

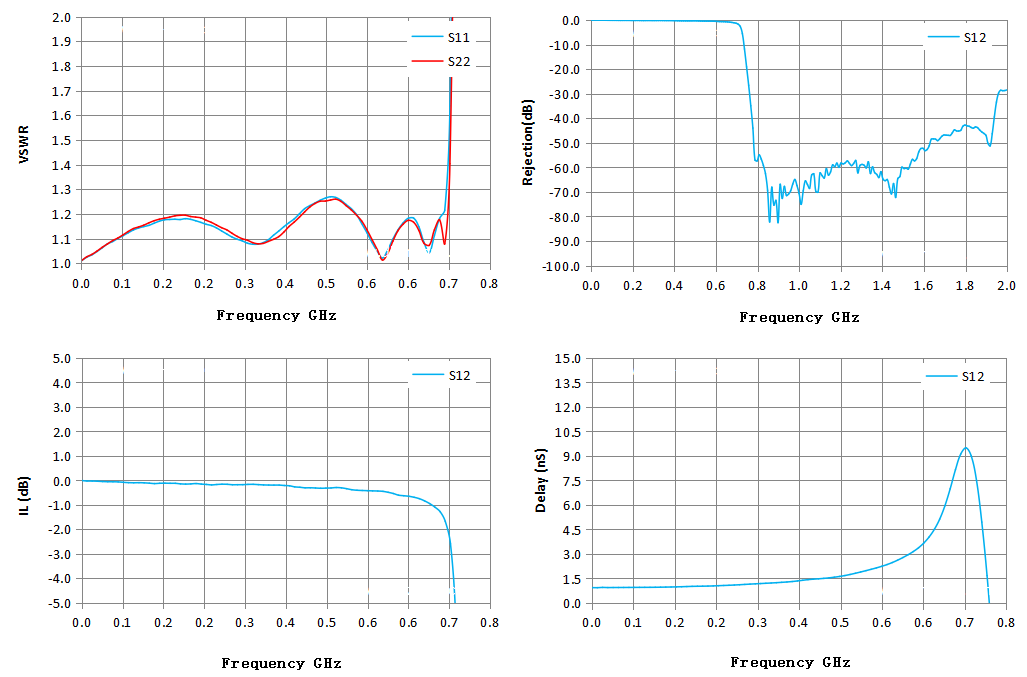

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
