工作频率1572.5~1577.5MHz, 增益5dBi, 右旋圆极化, SMA-J

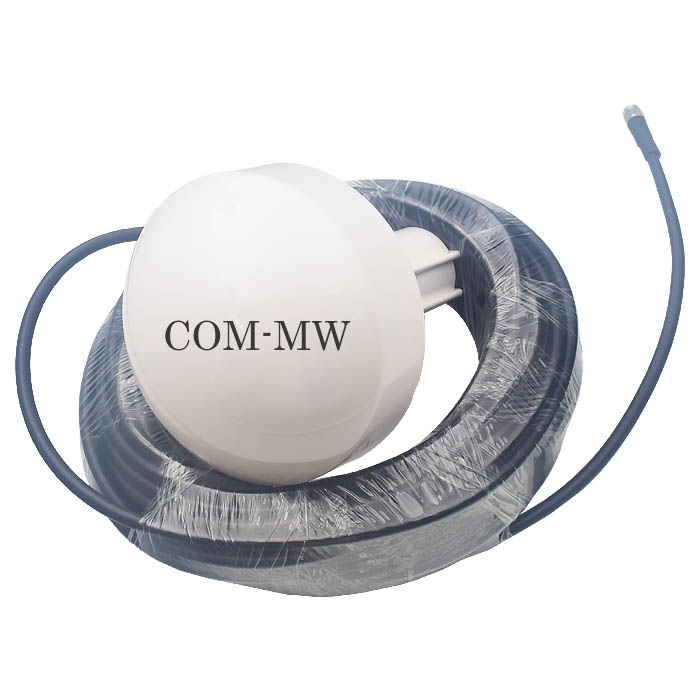

本天线是有源蘑菇头天线 ,可用于接收 GPS L1 频段的右旋圆极化卫星信号,具有增益高,稳定性高,有高稳定度的相位中心等特点。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1572.5 | ~ | 1577.5 | MHz |
增益 | 5 | dBi | ||
驻波比 | 2 | |||
轴比 | 5 | dB | ||
10dB带宽 | ±10 | MHz | ||
LNA 增益 | 28 | dB | ||
LNA P-1功率 | -10 | dBm | ||
LNA噪声系数 | 1.8 | |||
LNA供电电压 | 3.3 | ~ | 5 | V |
LNA电流 | 25 | mA | ||
连接线长度 | 15000 | mm |
极化方式 | 右旋圆极化 |
接口形式 | SMA-J |
接口材质 | 外壳铜镀镍 |
阻抗 | 50Ω |
估算重量 | Kg |
工作温度 | -40~+85℃设计保证 |
质量等级 | 工业级 |
其它 | 满足ROHS |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
