产品
开关
1~50000MHz,单刀四掷 ,反射式,150ns, 2.4
- DSW8-4R1-50000-9325
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 50000 | MHz |
| 插入损耗 | 11 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 150ns |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | +5V |
| 工作电流 | 30mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
真值表（1:+3.3V/+5V;0:0V
| J1 | 0 | 1 | 0 | 0 | 1 | 1 |
| J2 | 1 | 0 | 1 | 0 | 1 | 1 |
| J3 | 1 | 1 | 0 | 1 | 0 | 1 |
| J4 | 1 | 1 | 1 | 1 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |
典型测试数据
| Frequency GHz | S00 驻波 | S33 驻波 | 损耗 dB | S02 相位 ° | S03 相位 ° | S12 隔离 dB | S34 隔离 dB |
| 0.01 | 1.58 | 1.57 | -2.38 | -0.15 | -0.12 | -88.9 | -87.1 |
| 3.71 | 1.38 | 1.16 | -3.23 | -1.17 | -1.41 | -91.7 | -93.6 |
| 7.43 | 1.58 | 1.99 | -3.80 | -1.66 | -0.84 | -84.0 | -89.3 |
| 11.14 | 1.33 | 1.52 | -4.46 | -1.63 | -0.51 | -82.7 | -87.8 |
| 14.86 | 2.00 | 1.39 | -4.47 | -0.10 | -1.79 | -76.9 | -82.3 |
| 18.57 | 1.26 | 1.33 | -4.90 | -1.62 | -2.26 | -78.4 | -82.4 |
| 22.29 | 1.30 | 1.25 | -5.96 | -2.99 | -2.22 | -77.3 | -83.6 |
| 26.00 | 1.28 | 1.66 | -6.59 | -2.44 | -5.42 | -75.4 | -85.5 |
| 29.71 | 1.38 | 1.85 | -8.18 | 2.69 | -0.24 | -80.1 | -81.4 |
| 33.43 | 1.44 | 1.38 | -8.60 | 0.48 | -2.96 | -66.6 | -85.1 |
| 37.14 | 1.82 | 1.43 | -9.24 | 3.83 | 1.51 | -70.4 | -78.7 |
| 40.86 | 1.53 | 1.24 | -8.60 | 2.46 | -3.68 | -68.2 | -75.0 |
| 44.57 | 1.42 | 1.34 | -8.31 | 1.90 | -1.19 | -73.3 | -76.4 |
| 48.29 | 1.60 | 1.43 | -8.92 | 0.24 | -1.75 | -65.3 | -70.3 |
| 52.00 | 1.51 | 1.58 | -10.62 | -8.18 | -5.41 | -39.9 | -48.6 |

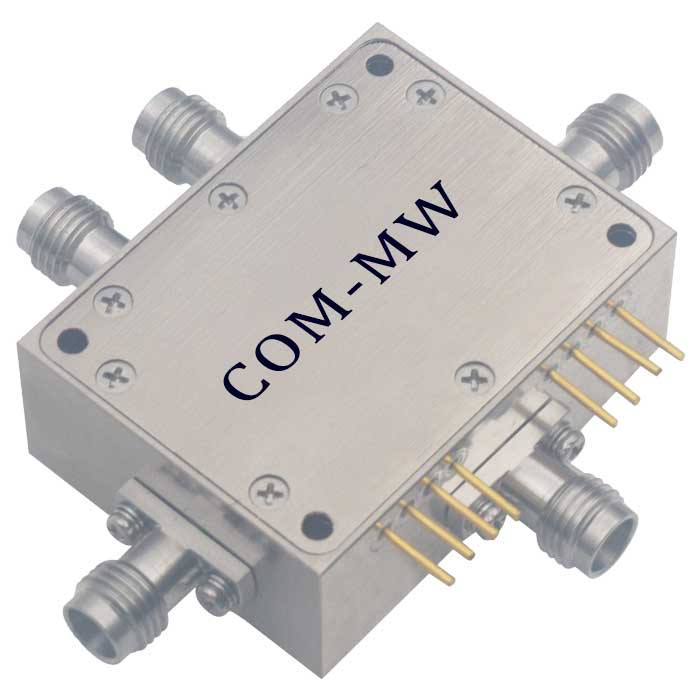

参考实物图

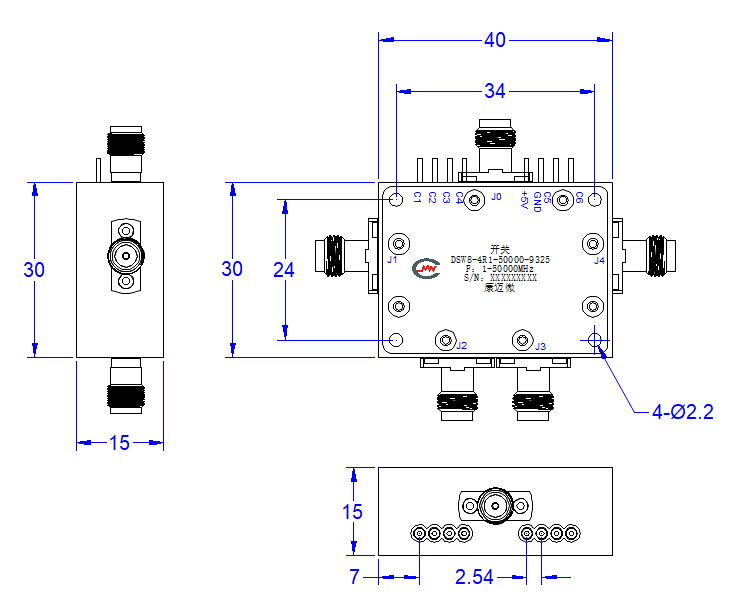

外形结构图（mm）

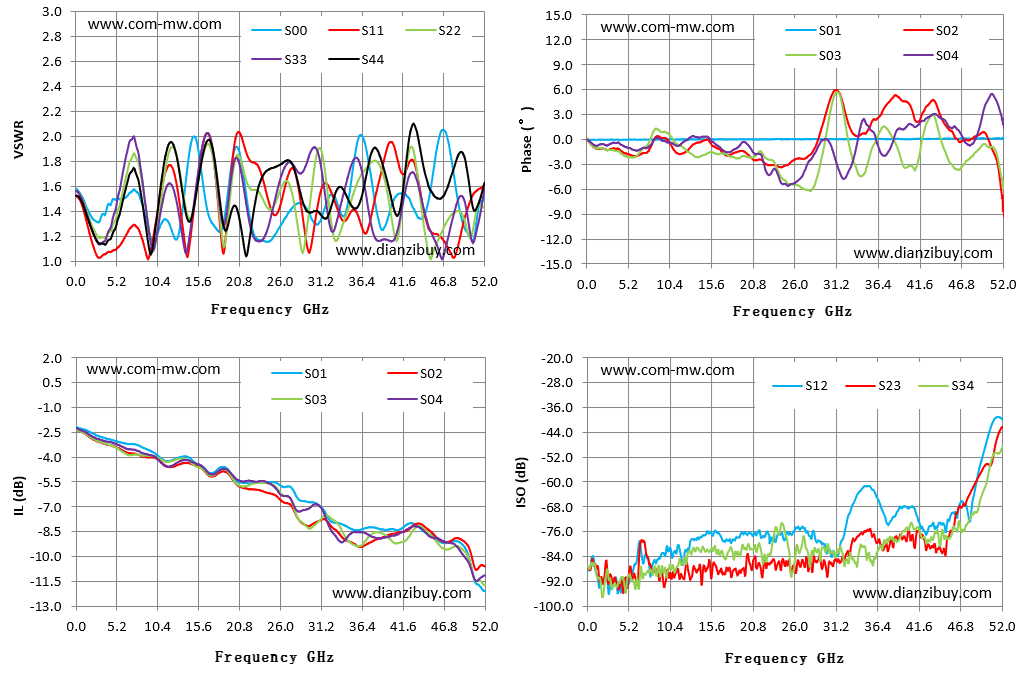

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
