功分器
800~18000MHz, 10W, 2路, 相位0°, SMA
- ZPD8-2M800-18000-2334
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 18000 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 14 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 0.7 | 1.31 | -3.19 | -0.03 | -18.8 |
| 1.94 | 1.21 | -3.22 | 0.09 | -23.08 |
| 3.17 | 1.15 | -3.24 | 0.1 | -27.26 |
| 4.41 | 1.22 | -3.33 | 0.16 | -23.89 |
| 5.64 | 1.14 | -3.39 | 0.28 | -22.54 |
| 6.88 | 1.13 | -3.46 | 0.49 | -23.57 |
| 8.11 | 1.05 | -3.51 | 0.63 | -30.65 |
| 9.35 | 1.14 | -3.55 | 0.77 | -38.69 |
| 10.59 | 1.18 | -3.57 | 0.81 | -31.8 |
| 11.82 | 1.24 | -3.69 | 0.82 | -31.3 |
| 13.06 | 1.22 | -3.75 | 1.04 | -32.83 |
| 14.29 | 1.28 | -3.99 | 1 | -24.22 |
| 15.53 | 1.14 | -3.97 | 1.49 | -20.53 |
| 16.76 | 1.27 | -4.17 | 1.28 | -18.04 |
| 18 | 1.33 | -4.39 | 1.01 | -15.02 |

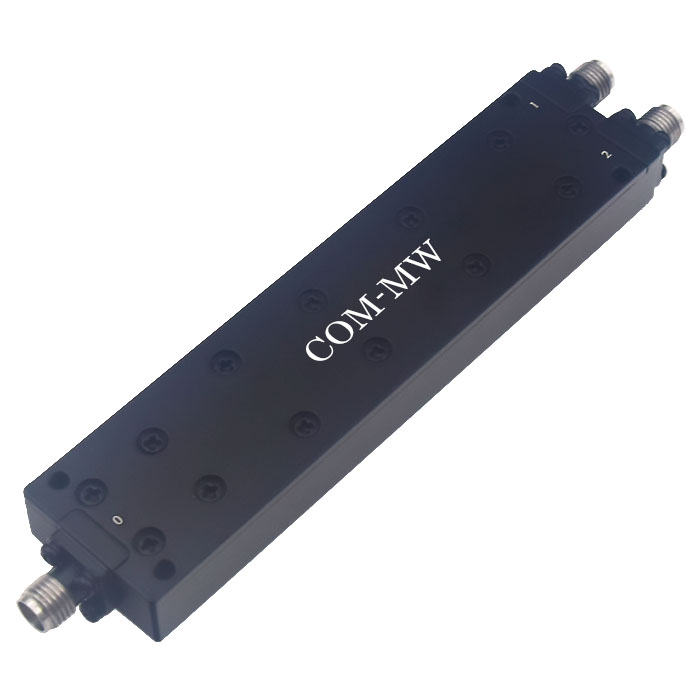

参考实物图

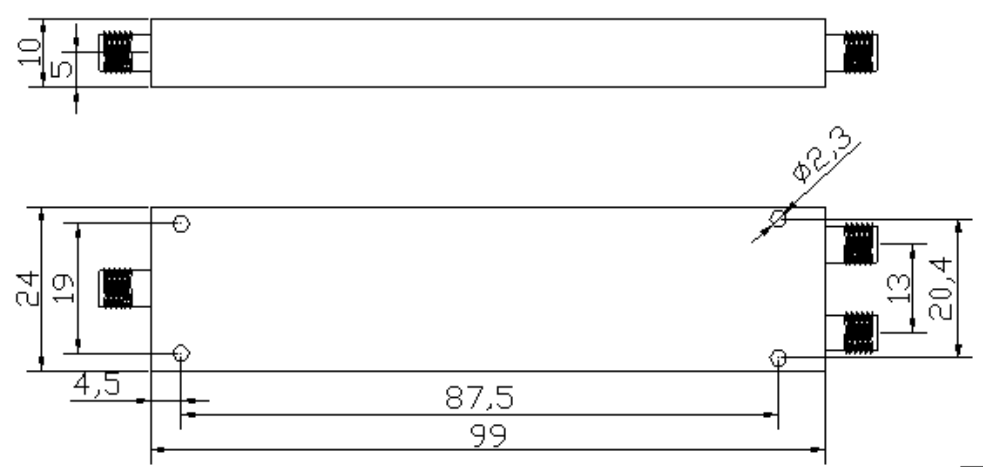

外形结构图（mm）

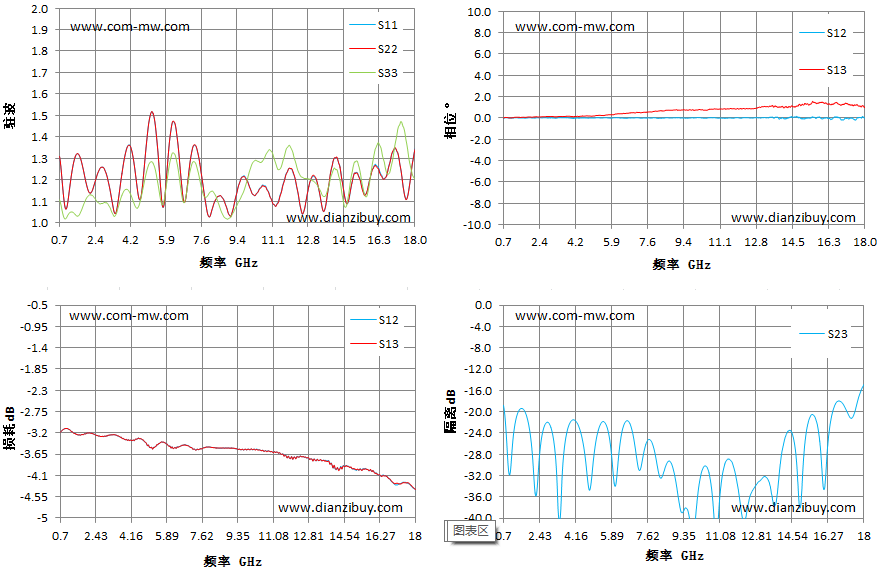

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
