功率放大器
70~110MHz, 增益39dB, 输出功率50dBm, BNC, N
- DPA8-87-108-3963
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
窄带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 70 | ~ | 110 | MHz | |
| 增益 | 38 | 39 | dB | 饱和增益 | |
| 输入驻波比 | 1.8 | ||||
| 输出功率 | 49 | 50 | dBm | CW | |
| 效率 | 35 | % | |||
| 谐波抑制 | 40 | dBc | |||
| 杂波抑制 | 60 | dBc | @F0±300kHz | ||
| ACP | 70 | dBc |
其它参数
| 输入接口形式 | BNC-K |
| 输出接口形式 | N -K |
| 输出接口形式 | BNC-K，射频检测，耦合度40dB |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +50±2V |
| 工作电流 | 8A |
| 偏置电压 | +12V |
| 偏置电流 | 0.7A |
| 工作温度 | -0~+40℃设计保证 |
| 其它 | 具有偏置电平控制接口；长时间工作时外壳温度低于40℃。 |
典型测试数据
| 工作频率（MHz） | 65 | 70 | 80 | 90 | 100 | 110 | 115 |
| VSWR（IN） | 1.42 | 1.67 | 1.08 | 1.09 | 1.15 | 1.64 | 1.76 |
| Pout（SAT）（dBm） | 49.48 | 50.79 | 52.19 | 50.95 | 49.56 | 50.14 | 48.29 |
| Pout（SAT）（W） | 88.7 | 119.95 | 165.56 | 124.45 | 90.36 | 103.28 | 67.45 |
| Gain（SAT）（dB） | 38.9 | 39.02 | 39.05 | 39.09 | 39.16 | 39.15 | 39.17 |
| Ids（A） | 6.14 | 6.76 | 5.84 | 4.45 | 4.96 | 4.2 | 3.94 |
| η(%) | 28.9 | 35.49 | 56.7 | 55.93 | 36.44 | 49.18 | 34.24 |
| 2次谐波抑制（dBC） | 29.16 | 43.3 | 49.46 | 60 | 70.7 | 80 | 81 |
| 3次谐波抑制（dBC） | 70 | 79 | 82.6 | 80 | 80 | 80 | 80 |
| 杂波抑制（dBC） | 62 | 64 | 62 | 62 | 68 | 65 | 68 |
| ACP（dBc） | 71.2 | 70.2 | 70.4 | 71.8 | 70.7 | 74 | 75 |

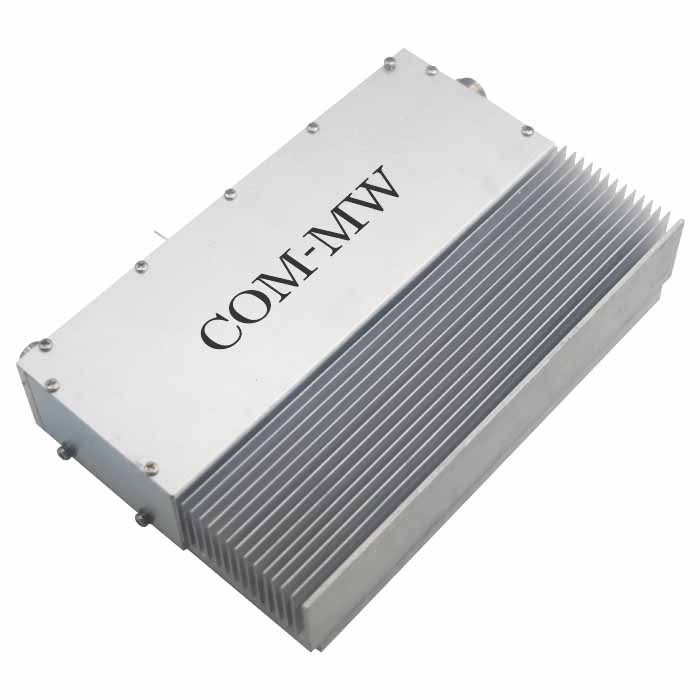

参考实物图

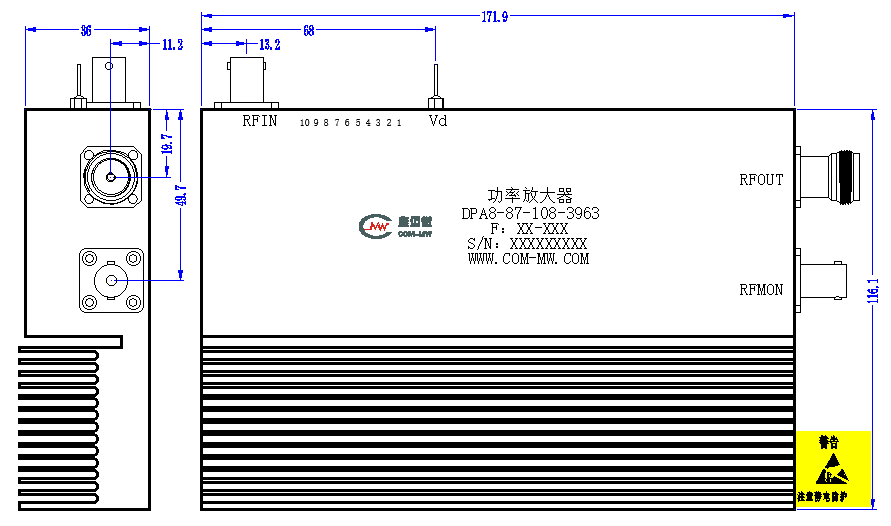

外形结构图

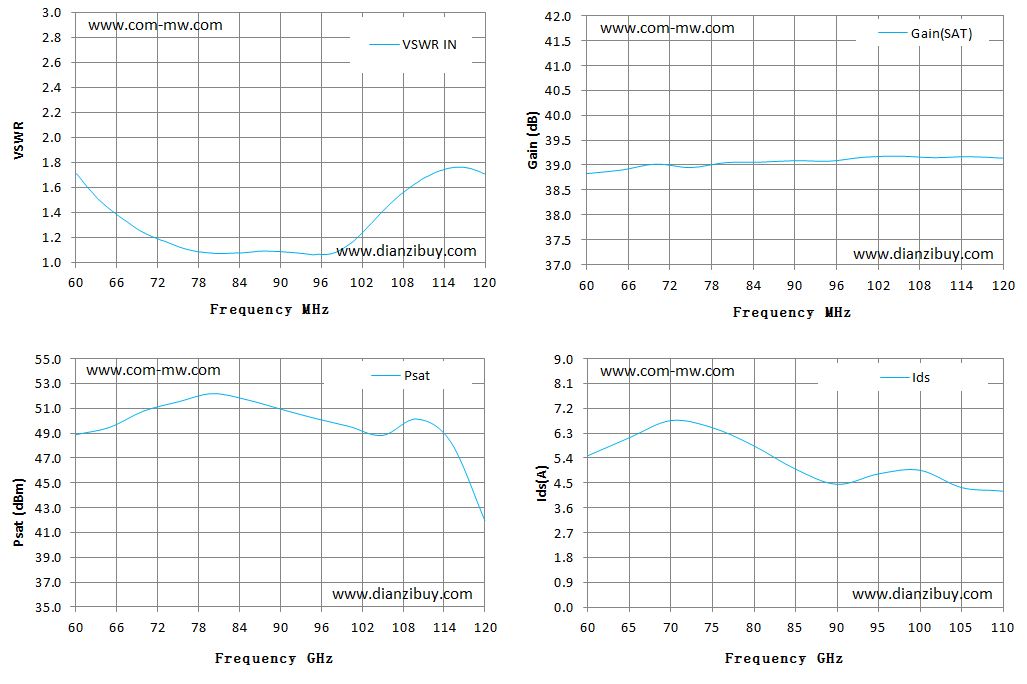

典型测试曲线图
引脚定义（2.54-10P，单排插针）
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 定义 | NC | NC | 电流采样 | 电压采样 | 反射采样 | 入射反应 | NC | +12V | NC | GND |
| 方向 | / | / | O | O | O | O | / | IN | / | I |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
