产品
滤波器
通带频率 1490~1510MHz,f0±100~±300MHzMHz≥42dBc,dB,微带圆针
- ZBF2-C1500-20-2638
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1490 | ~ | 1510 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | f0±100~±300MHz | MHz≥ | 42 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 带宽 | -1dB≥20MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.40 | 24.78 | 34.62 | -48.45 | -48.45 | 0.67 |
| 1.41 | 23.19 | 31.33 | -50.94 | -50.94 | 0.14 |
| 1.43 | 19.22 | 24.48 | -47.00 | -47.00 | -6.37 |
| 1.44 | 16.81 | 21.01 | -35.78 | -35.78 | 2.43 |
| 1.46 | 10.05 | 12.39 | -18.02 | -18.02 | 7.42 |
| 1.47 | 4.73 | 5.70 | -8.93 | -8.93 | 13.58 |
| 1.49 | 1.14 | 1.12 | -2.01 | -2.01 | 16.81 |
| 1.50 | 1.12 | 1.10 | -1.83 | -1.83 | 14.64 |
| 1.51 | 1.18 | 1.13 | -1.88 | -1.88 | 14.40 |
| 1.53 | 2.00 | 2.27 | -3.47 | -3.47 | 20.08 |
| 1.54 | 6.55 | 8.78 | -10.00 | -10.00 | 18.05 |
| 1.56 | 24.11 | 44.87 | -27.07 | -27.07 | 5.50 |
| 1.57 | 29.53 | 56.33 | -34.58 | -34.58 | 3.72 |
| 1.59 | 32.65 | 60.15 | -52.34 | -52.34 | -0.61 |
| 1.60 | 33.00 | 60.10 | -65.17 | -65.17 | -45.77 |

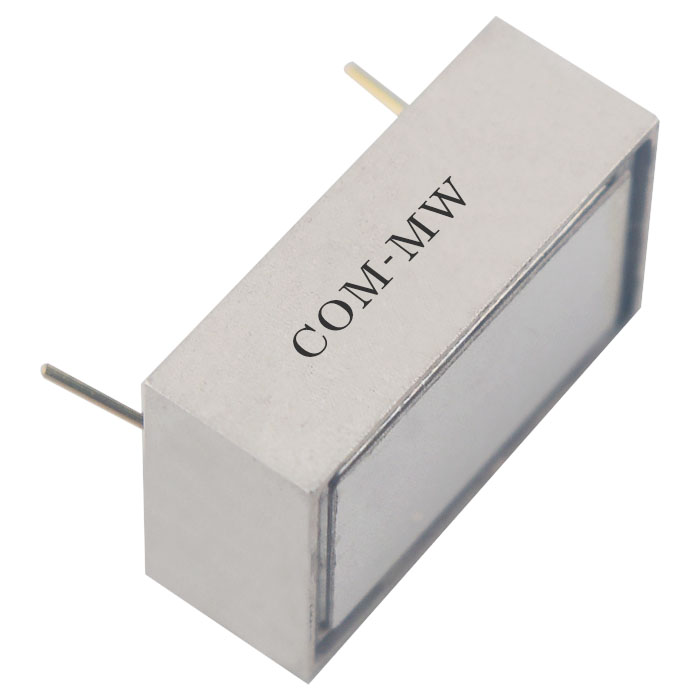

参考实物图

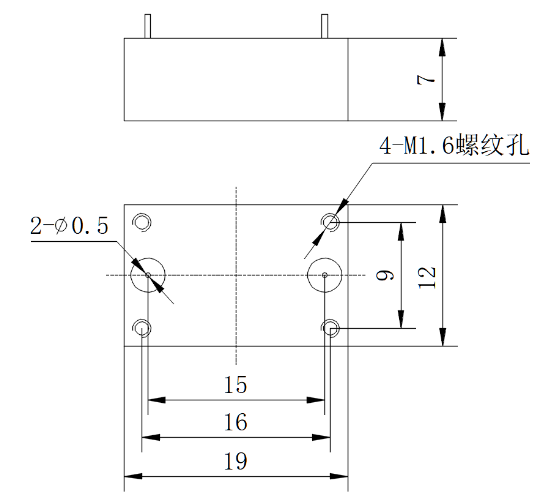

外形结构图（mm）

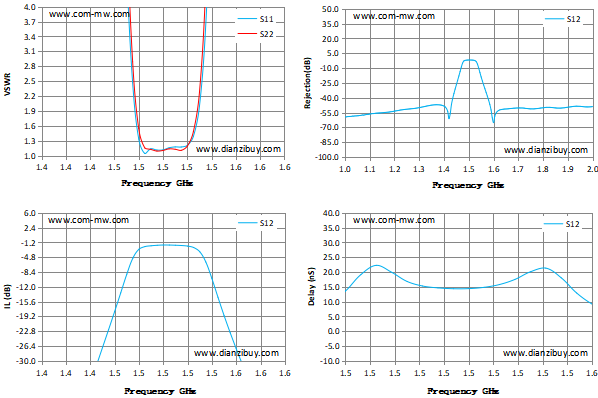

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
