功分器

1400~1900MHz, 400W, 5路径向合成, 相位0°, N

  • ZPD8-5C1400-1900-1621
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

大功率,低损耗。

主要参数

参数 最小 典型 最大 单位
工作频率 1400 ~ 1900 MHz
插入损耗 0.35 dB
隔离度 10 dB
输入驻波比 1.25
输出驻波比 无要求
幅度平衡 0.3 dB
相位平衡 6 °

其它参数

功率容量400W
路数5路径向合成
相位
阻抗50Ω
接口形式N-K;分路端SMA-K
表面白色
产品外壳材料铝6061
工作温度-40~+85℃设计保证

端口定义

公共端口N-K
分配端口SMA-K

建议PCB布局图

频率 MHzS11 驻波S12损耗 dBS12 相位 °S13 隔离 dB
14001.16-7.18-1.26-14.32
14361.12-7.18-1.26-14.37
14711.09-7.16-1.35-13.99
15071.06-7.16-1.39-14.06
15431.04-7.17-1.39-13.9
15791.03-7.15-1.45-13.78
16141.03-7.15-1.59-13.92
16501.04-7.16-1.63-13.61
16861.05-7.14-1.73-14.06
17211.06-7.16-1.78-13.94
17571.06-7.16-1.84-14.28
17931.07-7.16-1.95-14.66
18291.07-7.13-2.08-15.79
18641.07-7.13-2.36-16.34
19001.07-7.09-2.59-18.24

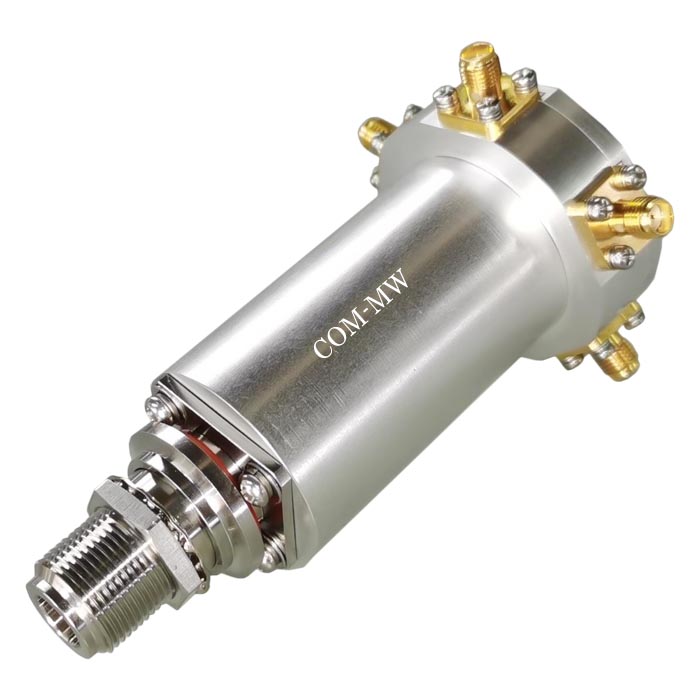

参考实物图

外形结构图(mm)

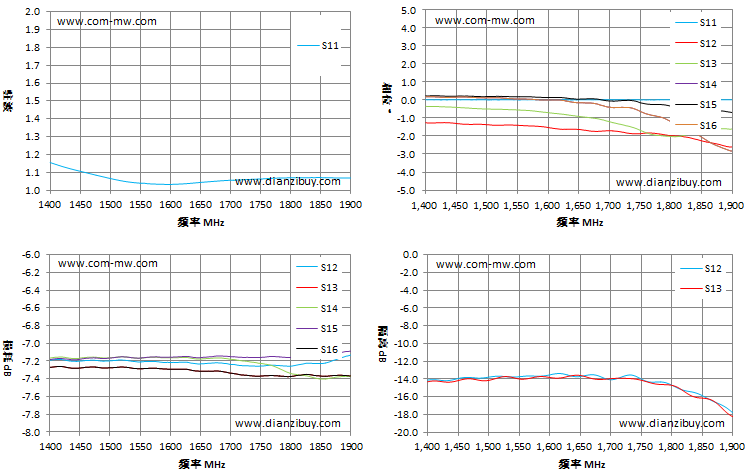

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
