产品
滤波器
通带频率 225~512MHz,150-170MHz≥20dB,DC-150MHz≥42dB,SMA
- ZC21-F225-500
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 512 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | 150-170 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-150 | MHz≥ | 42 | dB | ||
| 带外抑制 | 600-620 | MHz≥ | 32 | dB | ||
| 带外抑制 | 620-1200 | MHz≥ | 42 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝3A21 |
| 相位一致性 | ≤5° |
| 三阶互调 | -40@65设计保证 |
| 工作温度 | -50~+65℃设计保证 |
功能示意图

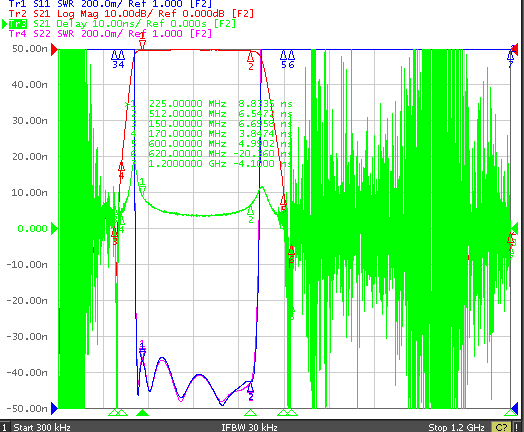

典型测试数据

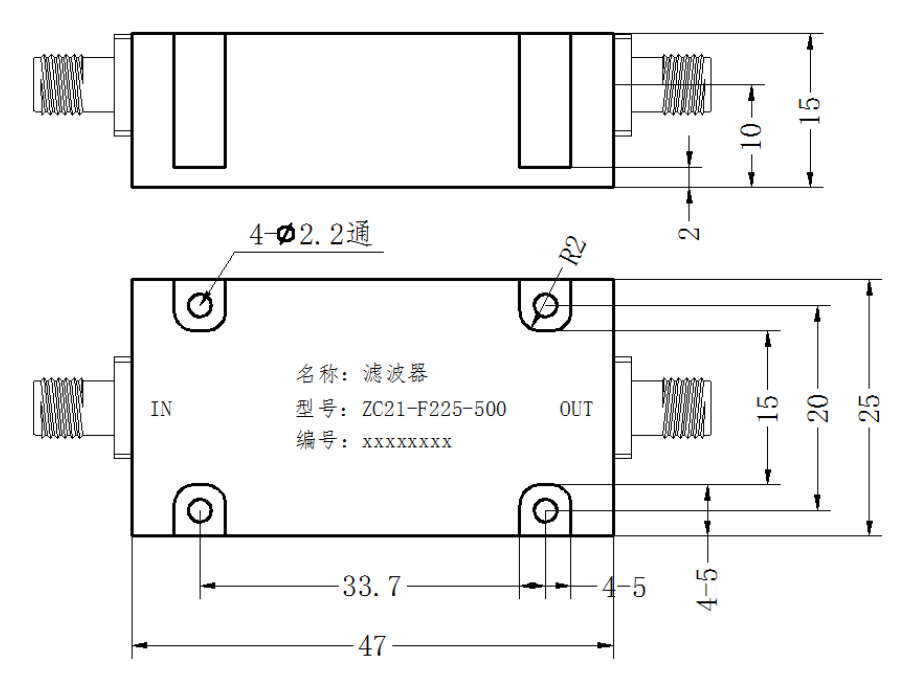

外形结构图（mm）

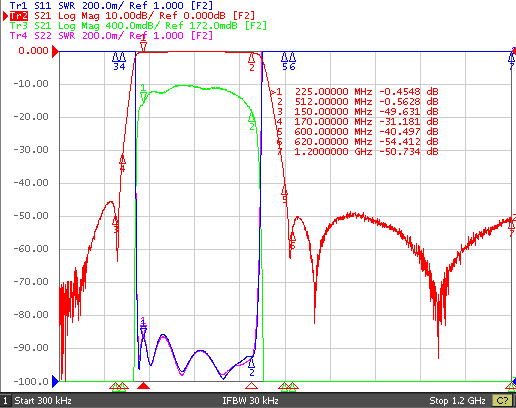

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
