避雷器
避雷器工作频率0~3GHz, 功率容量300W
- CLCEYCA-23RP
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 避雷器工作频率 | 0 | ~ | 3 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 300W设计保证 |
| 接口形式 | N-FM |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 放电开始电压DC-230V |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.01 | 1.02 | |
| 286 | 1.03 | 1.04 | -0.11 |
| 571 | 1.09 | 1.1 | -0.15 |
| 857 | 1.16 | 1.16 | -0.22 |
| 1143 | 1.2 | 1.2 | -0.27 |
| 1429 | 1.21 | 1.2 | -0.27 |
| 1714 | 1.18 | 1.17 | -0.25 |
| 2000 | 1.13 | 1.12 | -0.24 |
| 2286 | 1.07 | 1.07 | -0.27 |
| 2571 | 1.05 | 1.06 | -0.32 |
| 2857 | 1.09 | 1.09 | -0.36 |
| 3143 | 1.21 | 1.2 | -0.43 |
| 3429 | 1.26 | 1.29 | -0.51 |
| 3714 | 1.38 | 1.39 | -0.71 |
| 4000 | 1.71 | 1.69 | -1 |

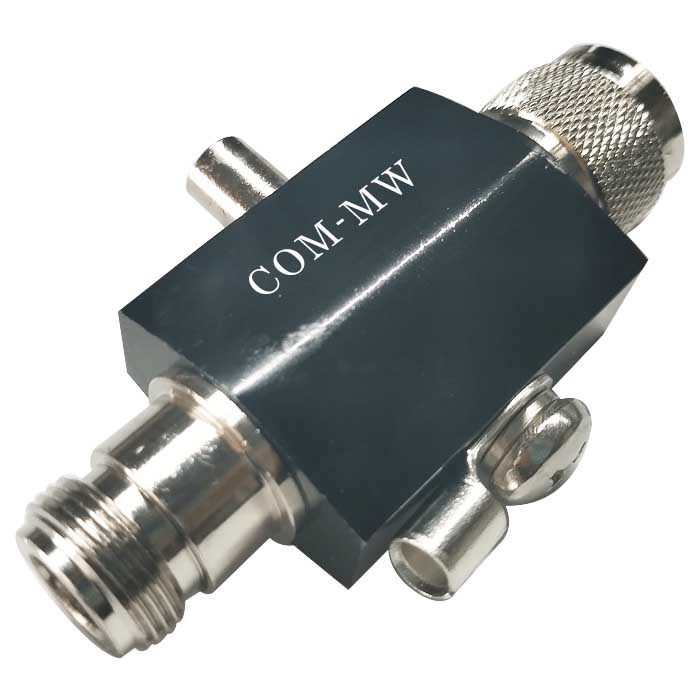

参考实物图
外形结构图（mm）
典型测试曲线图
