产品
滤波器
通带频率39~43GHz, 36-38.5GHz≥40dB, 43.5-45GHz≥35dB, 2.92
- ZBF25-C41-4G-756
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 39 | ~ | 43 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.8 | dB@任意连续1G | ||
| 带外抑制 | DC-36 | GHz≥ | 80 | dB | ||
| 带外抑制 | 36-38.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 43.5-45 | GHz≥ | 35 | dB | ||
| 带外抑制 | 45-55 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.92-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 36 | 16.46 | 34.22 | -104.08 | 0.45 |
| 36.71 | 19.62 | 40.59 | -109.46 | 2.44 |
| 37.43 | 16.47 | 44.67 | -108.84 | 1.33 |
| 38.14 | 13.82 | 29.48 | -91.47 | -0.34 |
| 38.85 | 2.11 | 2.11 | -5.08 | 4.05 |
| 39.57 | 1.16 | 1.11 | -1.17 | 1.53 |
| 40.28 | 1.08 | 1.09 | -1.11 | 1.22 |
| 41 | 1.32 | 1.43 | -1.1 | 1.14 |
| 41.71 | 1.13 | 1.13 | -1.04 | 1.15 |
| 42.42 | 1.18 | 1.2 | -1.14 | 1.32 |
| 43.14 | 3.18 | 3.15 | -5.17 | 3.32 |
| 43.85 | 12.29 | 41.25 | -70.93 | 0.33 |
| 44.56 | 13.69 | 47.5 | -90.65 | 10.13 |
| 45.28 | 12.66 | 42.87 | -93.69 | 6.02 |
| 45.99 | 13.55 | 46.94 | -88.11 | 12.51 |

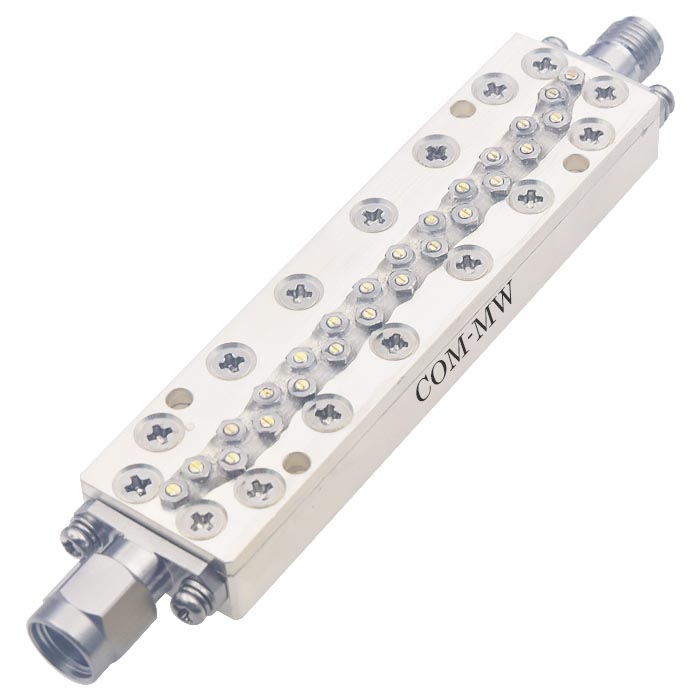

参考实物图

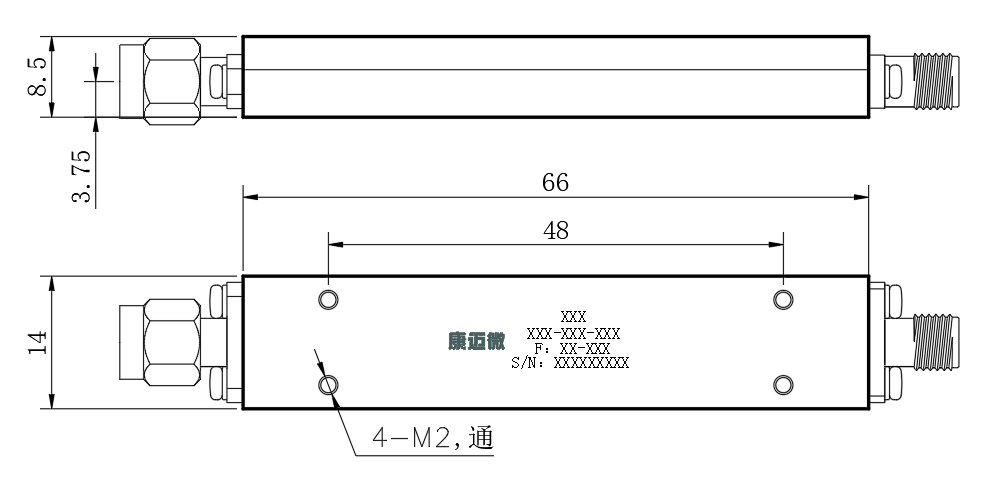

外形结构图（mm）

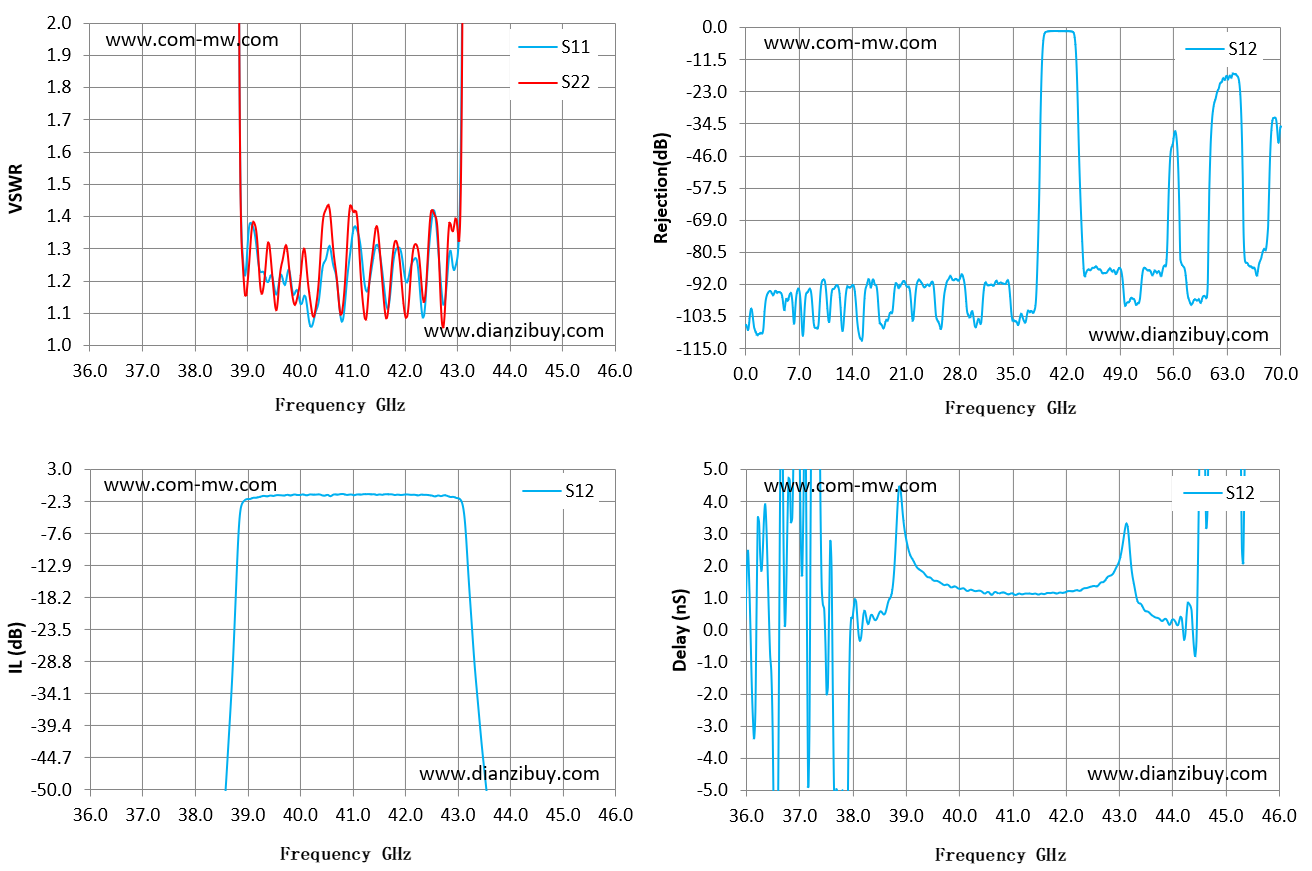

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
