低噪声放大器
2~50GHz,增益 32dB,噪声系数 5.5dB,P-1dB功率 13dBm, 2.4-F or K
- DLNA8-2-50G-9191
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 50 | GHz |
| 增益 | 32 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 5.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 13 | dBm |
其它参数
| 接口形式 | 2.4-F or K可拆 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +8V |
| 工作电流 | 300mA |
| 反向隔离 | 60dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | Gain dB | Noise dB | P-1 dBm | Psat dBm |
| 1.00 | 2.14 | 1.13 | 18.33 | 7.41 | 12.30 | 15.10 |
| 4.50 | 1.51 | 1.31 | 36.51 | 4.63 | 14.29 | 17.90 |
| 8.00 | 1.29 | 1.72 | 35.41 | 3.96 | 14.03 | 17.90 |
| 11.50 | 1.20 | 1.67 | 35.41 | 3.81 | 14.80 | 18.37 |
| 15.00 | 1.24 | 1.39 | 36.30 | 3.42 | 14.68 | 18.40 |
| 18.50 | 1.44 | 1.70 | 35.60 | 3.69 | 13.99 | 17.65 |
| 22.00 | 1.40 | 1.22 | 35.00 | 3.83 | 13.50 | 17.10 |
| 25.50 | 1.10 | 1.47 | 34.94 | 4.35 | 13.63 | 17.10 |
| 29.00 | 1.29 | 1.43 | 34.73 | 4.66 | 13.27 | 16.70 |
| 32.50 | 1.58 | 1.05 | 34.87 | 4.98 | 12.81 | 15.95 |
| 36.00 | 1.43 | 1.39 | 34.96 | 5.17 | 11.42 | 15.48 |
| 39.50 | 1.44 | 1.89 | 34.77 | 5.19 | 10.11 | 14.75 |
| 43.00 | 1.47 | 1.41 | 34.93 | 5.46 | 9.93 | 14.93 |
| 46.50 | 1.42 | 1.96 | 34.58 | 5.66 | 11.52 | 13.96 |
| 50.00 | 1.71 | 1.06 | 33.19 | 5.35 | 11.50 | 13.06 |

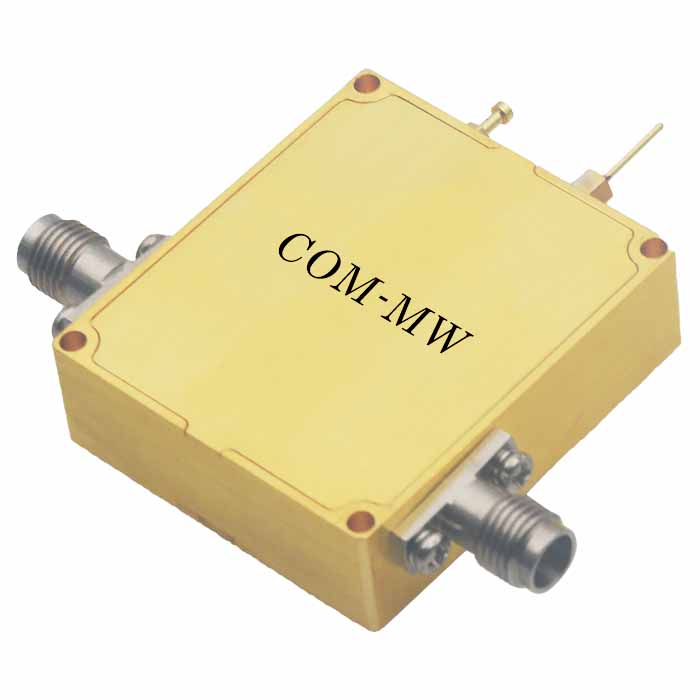

参考实物图

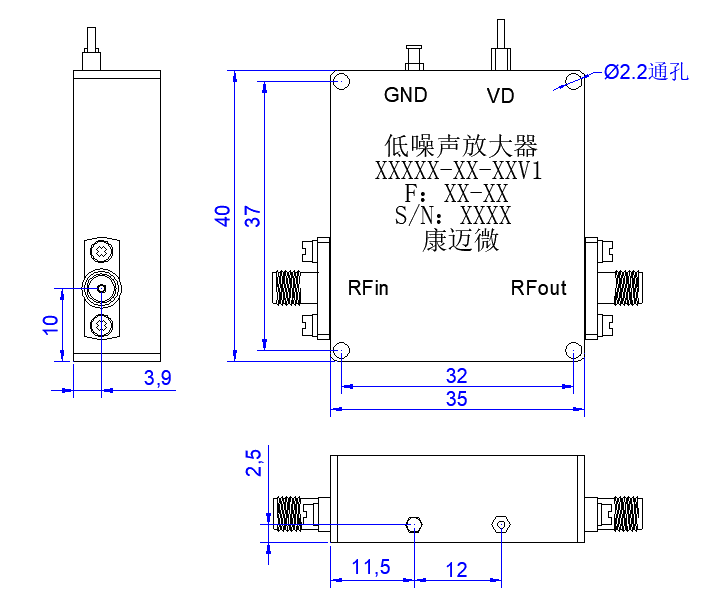

外形结构图（mm）

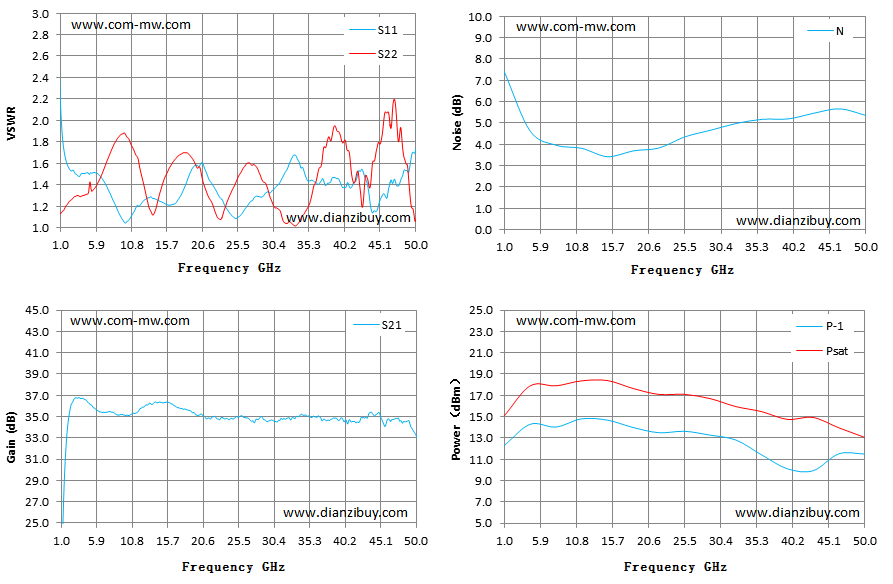

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
