1~15GHz,单刀四掷 ,TTL控制,吸收式,80ns,SMA,5V
- DSW2-4R1-15G-3109
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 15 | GHz |
| 插入损耗 | 3.5 | 3.8 | dB | |
| 隔离度 | 65 | dB | ||
| 驻波比 | 1.8 |
其它参数
| 开关路数 | 单刀四掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 80ns |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 1W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | ±50mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

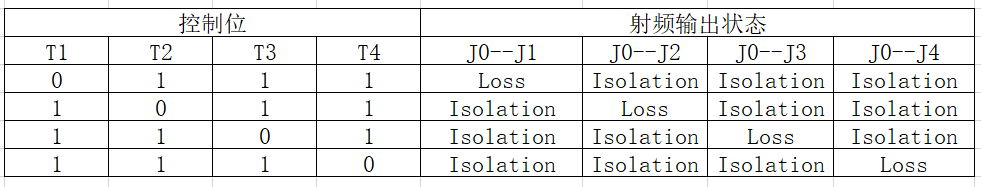

真值表
端口定义
| 公共端口 | J0 |
| 分路端口 | J1-J4 |

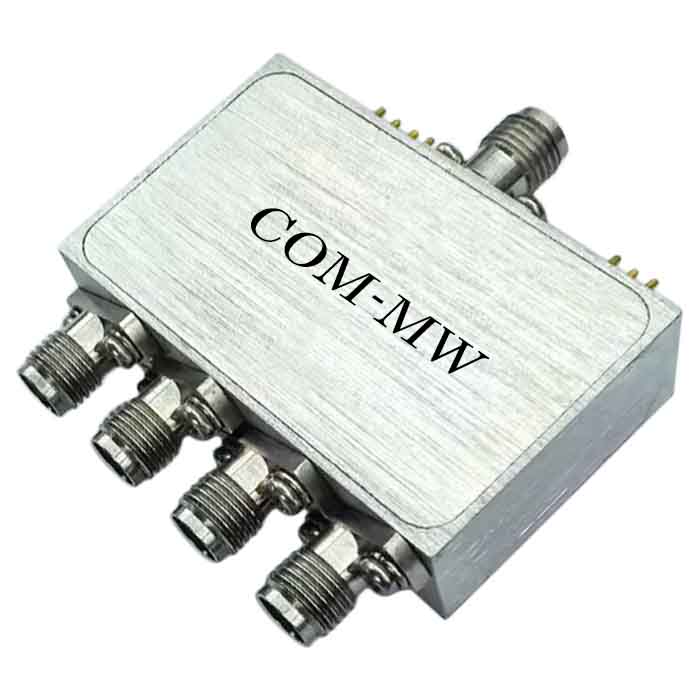

参考实物图

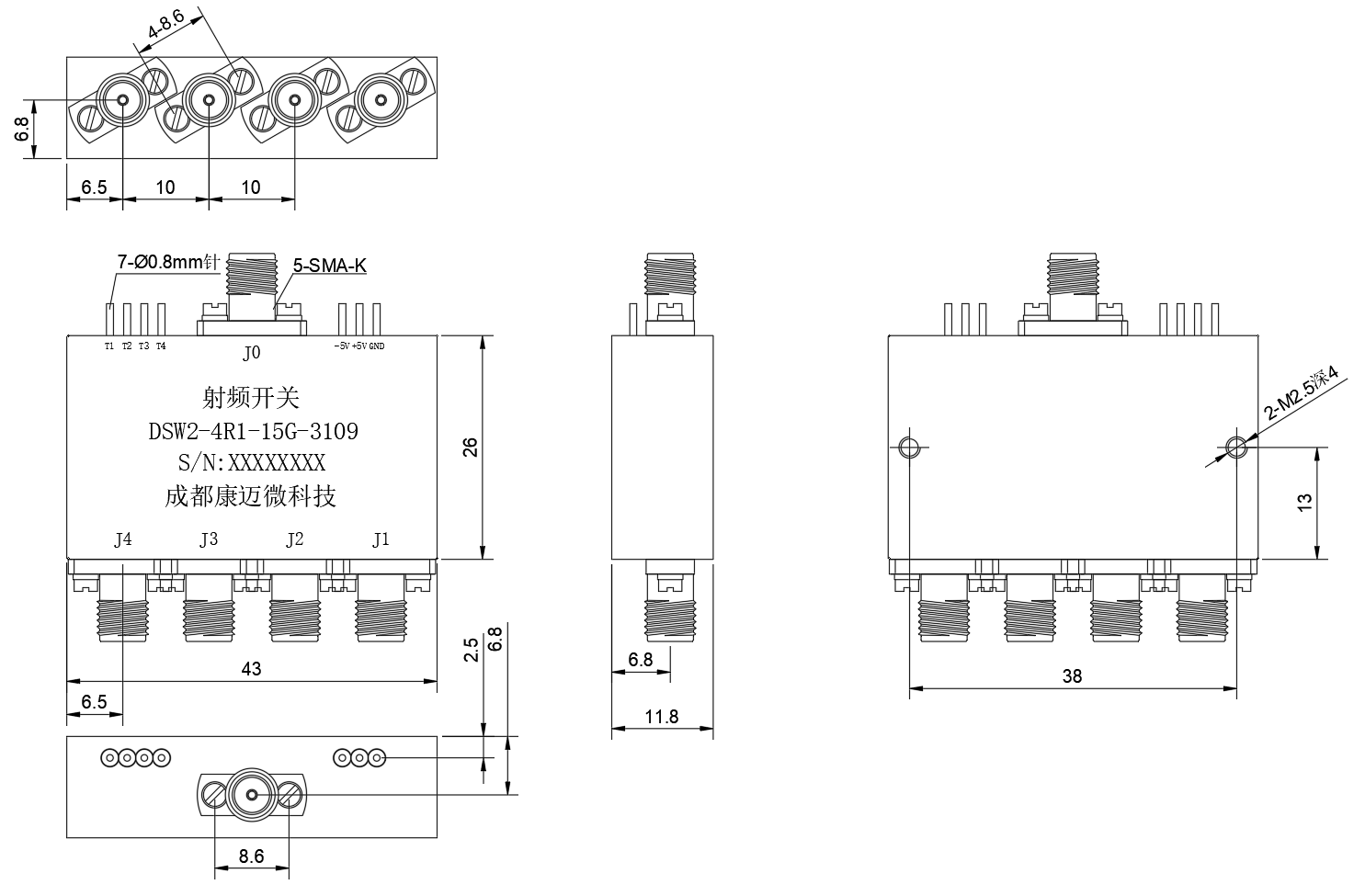

外形结构图（mm）

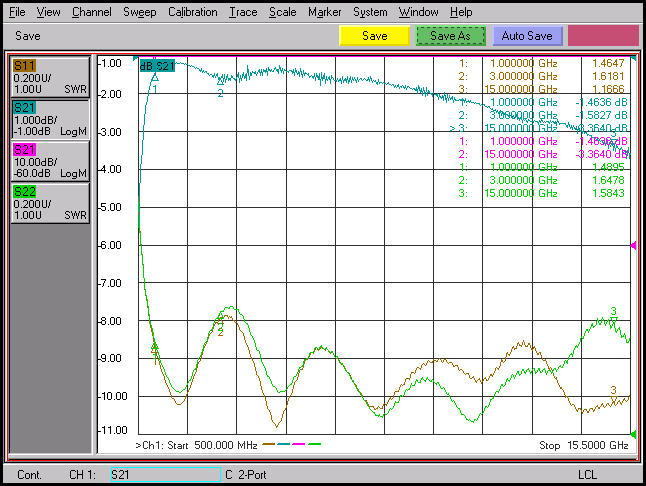

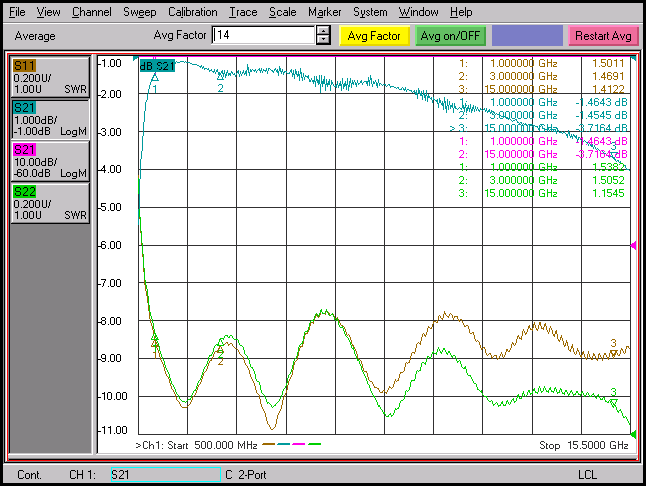

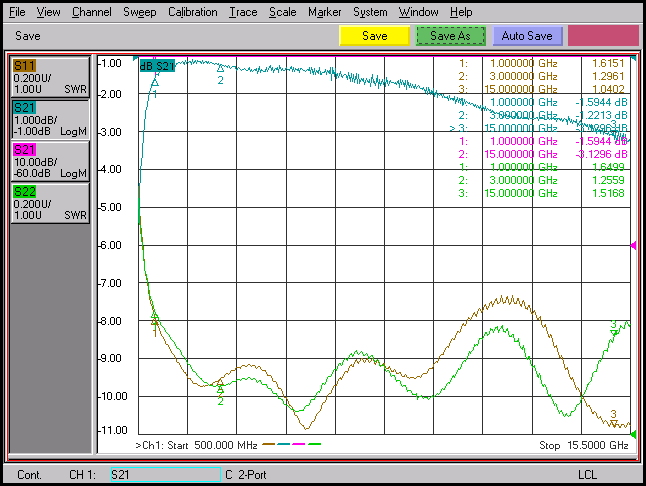

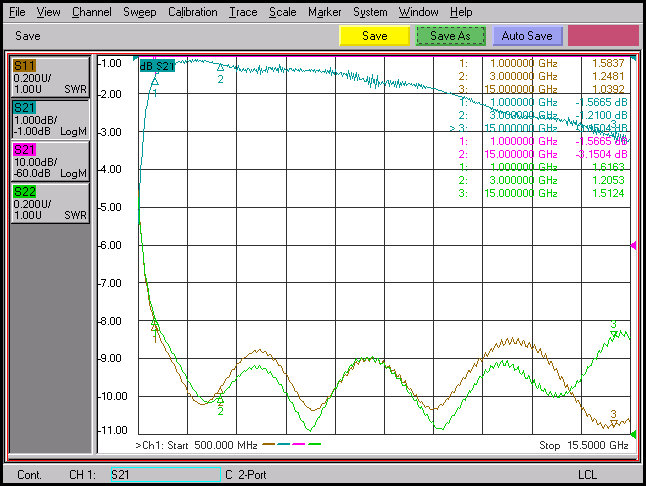

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 内含静电敏感器件，注意静电防护。 |
