功分器
18~26.5GHz, 20W, 16路, 相位0°, SMA, 工业级, 替代ZC16PD-18263-S+
- S0315
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 26.5 | GHz |
| 插入损耗 | 3.1 | 3.8 | dB | |
| 隔离度 | 16 | 23 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 20W |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ZC16PD-18263-S+ |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~16 |

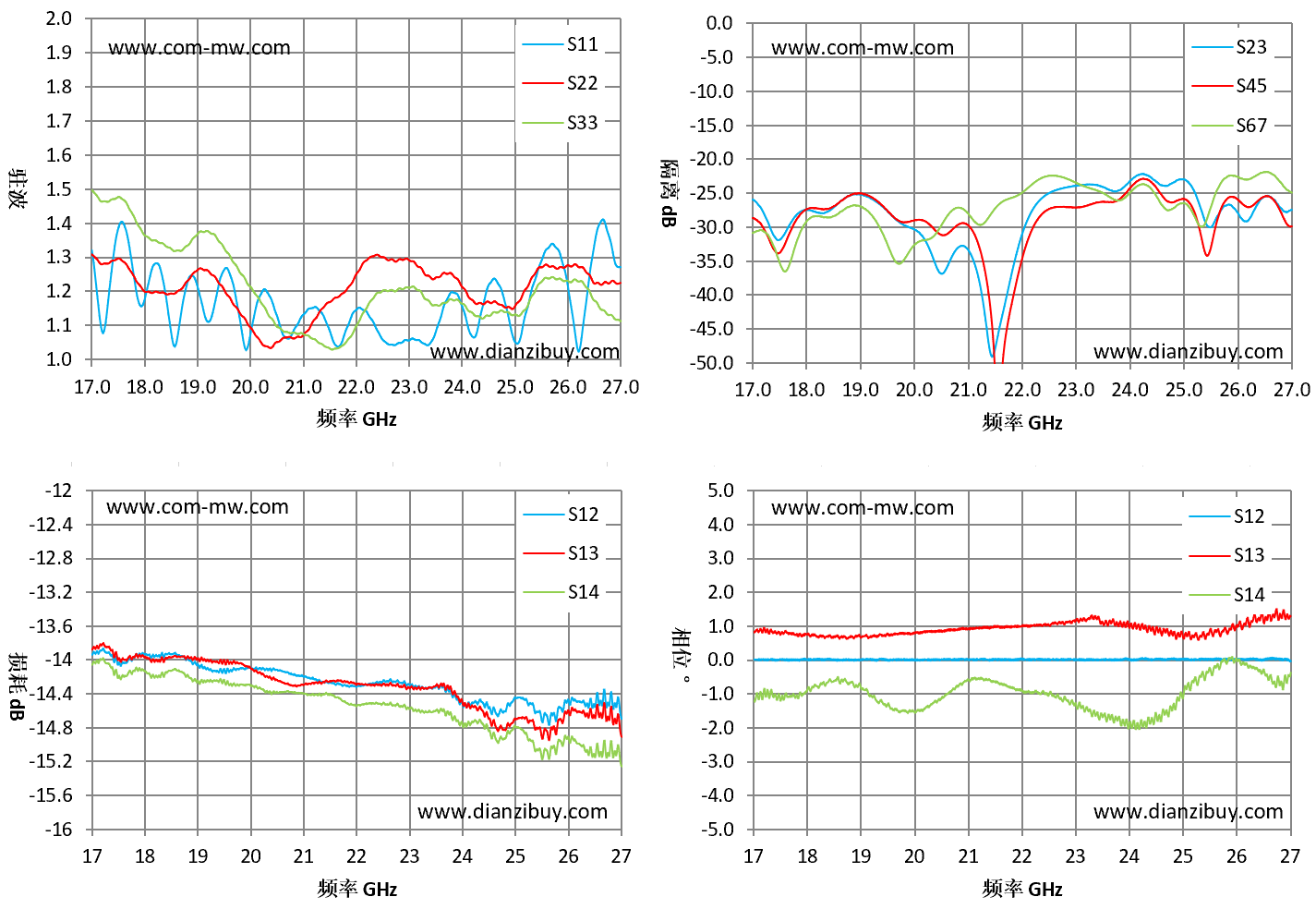

典型测试曲线图

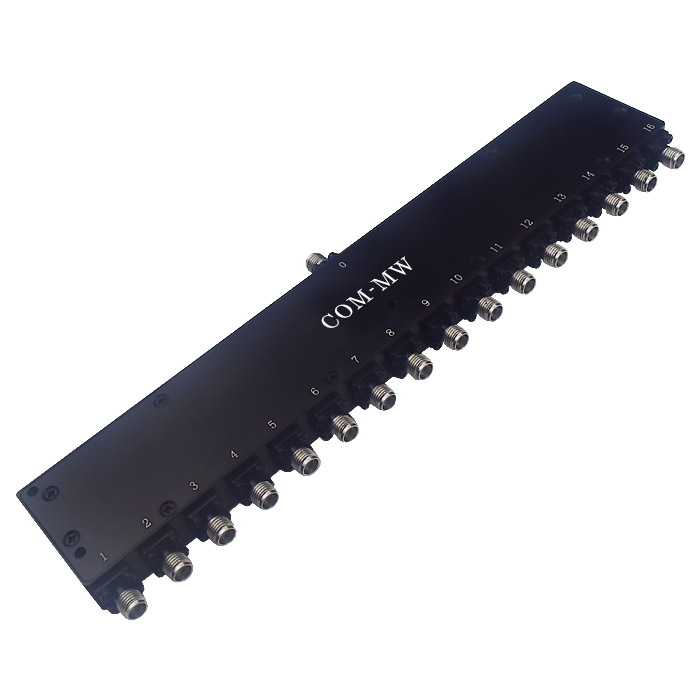

参考实物图

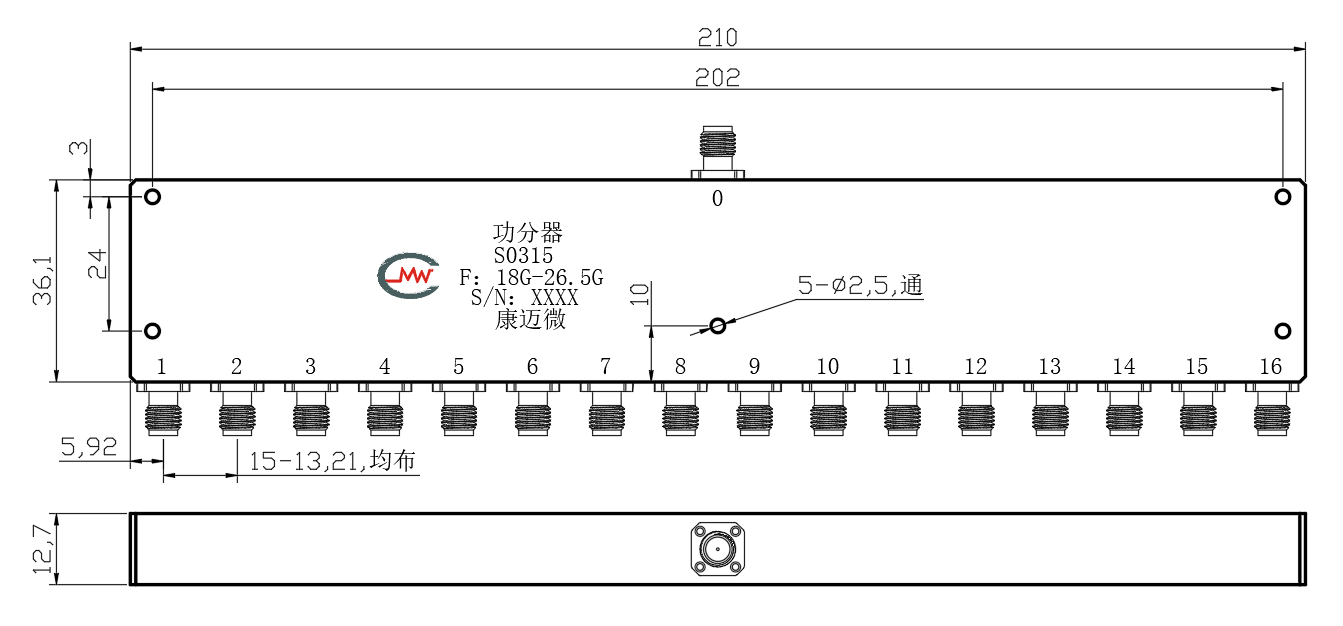

外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S14 损耗 dB | S23 隔离 dB | S14 相位 ° |
|---|---|---|---|---|---|
| 17 | 1.32 | 1.31 | -14.06 | -25.96 | -1.2 |
| 17.71 | 1.33 | 1.27 | -14.13 | -29.4 | -1.07 |
| 18.43 | 1.16 | 1.19 | -14.14 | -27.58 | -0.59 |
| 19.14 | 1.13 | 1.26 | -14.26 | -25.56 | -1.01 |
| 19.86 | 1.06 | 1.13 | -14.3 | -29.89 | -1.55 |
| 20.57 | 1.09 | 1.06 | -14.38 | -36.47 | -1.04 |
| 21.29 | 1.15 | 1.14 | -14.4 | -41.83 | -0.59 |
| 22 | 1.15 | 1.25 | -14.54 | -31.04 | -0.91 |
| 22.71 | 1.04 | 1.29 | -14.54 | -24.37 | -1.14 |
| 23.43 | 1.06 | 1.24 | -14.62 | -23.92 | -1.74 |
| 24.14 | 1.08 | 1.18 | -14.77 | -22.37 | -1.89 |
| 24.86 | 1.14 | 1.15 | -14.84 | -23.17 | -1.42 |
| 25.57 | 1.32 | 1.28 | -15.06 | -29.17 | -0.23 |
| 26.29 | 1.11 | 1.27 | -15.03 | -27.69 | -0.22 |
| 27 | 1.27 | 1.22 | -15.26 | -27.47 | -0.37 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
