产品
开关
2~30GHz, 单刀双掷 , 电子开关, 开关时间800ns, 2.92
- DSW8-2R18-40-1515
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 30 | GHz |
| 插入损耗 | 5 | dB | ||
| 隔离度 | 50 | dB | ||
| 驻波比 | 2.2 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子开关 |
| 开关时间 | 800ns |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 0.1W |
| 工作电压 | ±5V |
| 工作电流 | 40mA |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率 GHz | S00 驻波 | S10 损耗 dB | S20 损耗 dB | S22 驻波 | S12 隔离 dB |
| 1 | 1.41 | -2.54 | -2.83 | 1.64 | -76.62 |
| 3.21 | 1.45 | -1.77 | -1.71 | 1.43 | -78.22 |
| 5.43 | 1.58 | -1.45 | -1.44 | 1.15 | -79.4 |
| 9.86 | 1.55 | -1.64 | -1.65 | 1.4 | -82.17 |
| 12.07 | 1.17 | -1.54 | -1.64 | 1.21 | -81.84 |
| 14.29 | 1.17 | -1.7 | -1.72 | 1.31 | -79.57 |
| 18.71 | 1.83 | -2.62 | -2.26 | 1.84 | -65.15 |
| 20.93 | 1.83 | -2.34 | -2.29 | 1.62 | -69.2 |
| 25.36 | 2.1 | -3.61 | -3.3 | 1.79 | -57 |
| 29.79 | 1.7 | -3.53 | -3.65 | 1.74 | -70.89 |
| 32 | 3.39 | -7.64 | -8.74 | 1.48 | -59.52 |

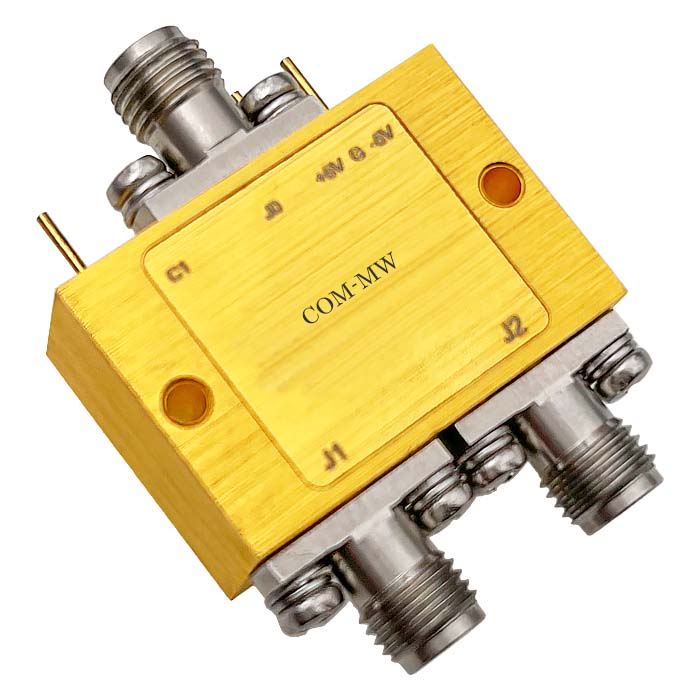

参考实物图

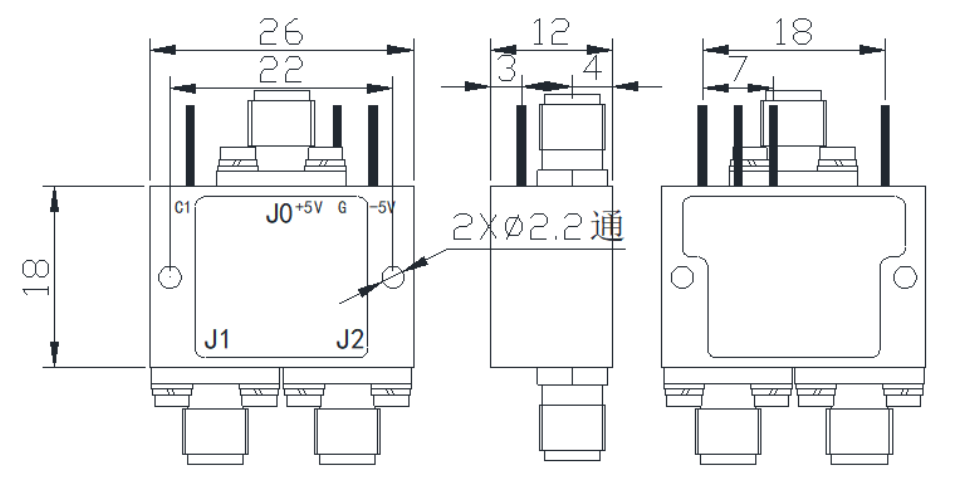

外形结构图（mm）

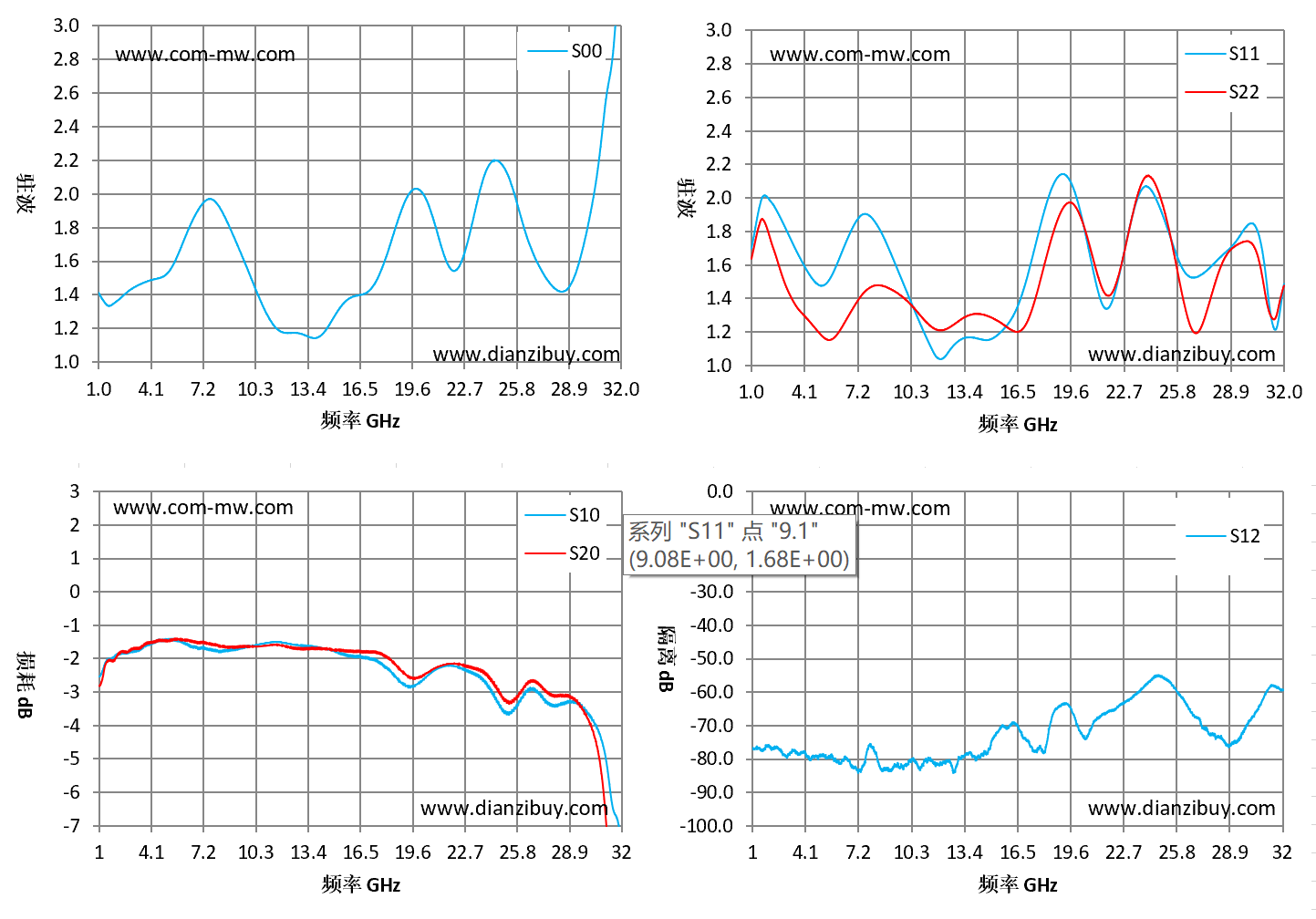

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
