电桥
30~100MHz, 1W, 90°功分器, 表面贴装, 替代JSPQW-100A+
- B0015
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 100 | MHz |
| 插入损耗 | 0.45 | 1.1 | dB | |
| 隔离度 | 30 | dB | ||
| 驻波比 | 1.4 | 1.6 | ||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 4 | ° |
其它参数
| 功率容量 | 1W |
| 相位 | 90°功分器 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代JSPQW-100A+ |
端口定义
| 输入端口 | 1 |
| 输出端口 | 7（0°） |
| 输出端口 | 8（+90°） |
| 接地端口 | 2.3.4.5.6.9.10.11.12.13.14 |
建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 相位 ° | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 10 | 1.26 | 1.89 | -3.71 | -0.02 | -84.9 | -22.82 |
| 18 | 1.22 | 1.77 | -3.69 | -0.01 | -90.08 | -25.78 |
| 26 | 1.16 | 1.52 | -3.61 | -90 | -27.06 | |
| 34 | 1.13 | 1.29 | -3.55 | -0.01 | -89.97 | -27.59 |
| 49 | 1.11 | 1.03 | -3.53 | -0.01 | -90.47 | -27.96 |
| 57 | 1.12 | 1.1 | -3.61 | -0.02 | -90.68 | -28.12 |
| 65 | 1.15 | 1.19 | -3.63 | -0.03 | -90.72 | -28.29 |
| 73 | 1.18 | 1.26 | -3.68 | -90.49 | -28.47 | |
| 81 | 1.21 | 1.32 | -3.73 | -0.01 | -90.1 | -28.8 |
| 96 | 1.26 | 1.38 | -3.79 | 0.02 | -88.67 | -29.4 |
| 104 | 1.28 | 1.39 | -3.79 | -0.02 | -87.65 | -29.69 |
| 112 | 1.3 | 1.39 | -3.81 | -0.01 | -86.52 | -30.12 |
| 120 | 1.32 | 1.37 | -3.84 | 0.03 | -85.3 | -30.52 |

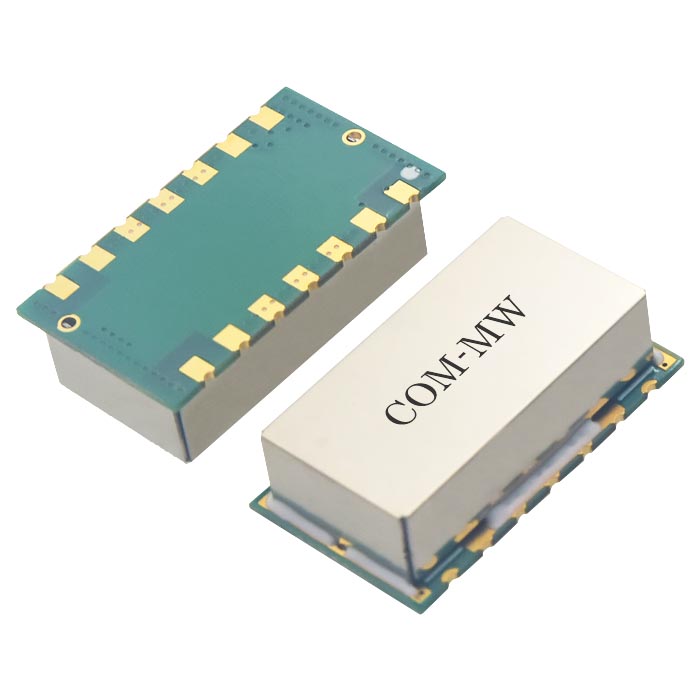

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
